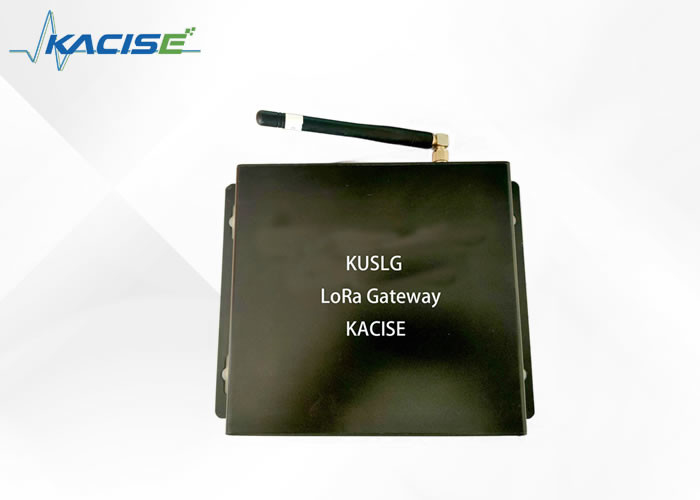

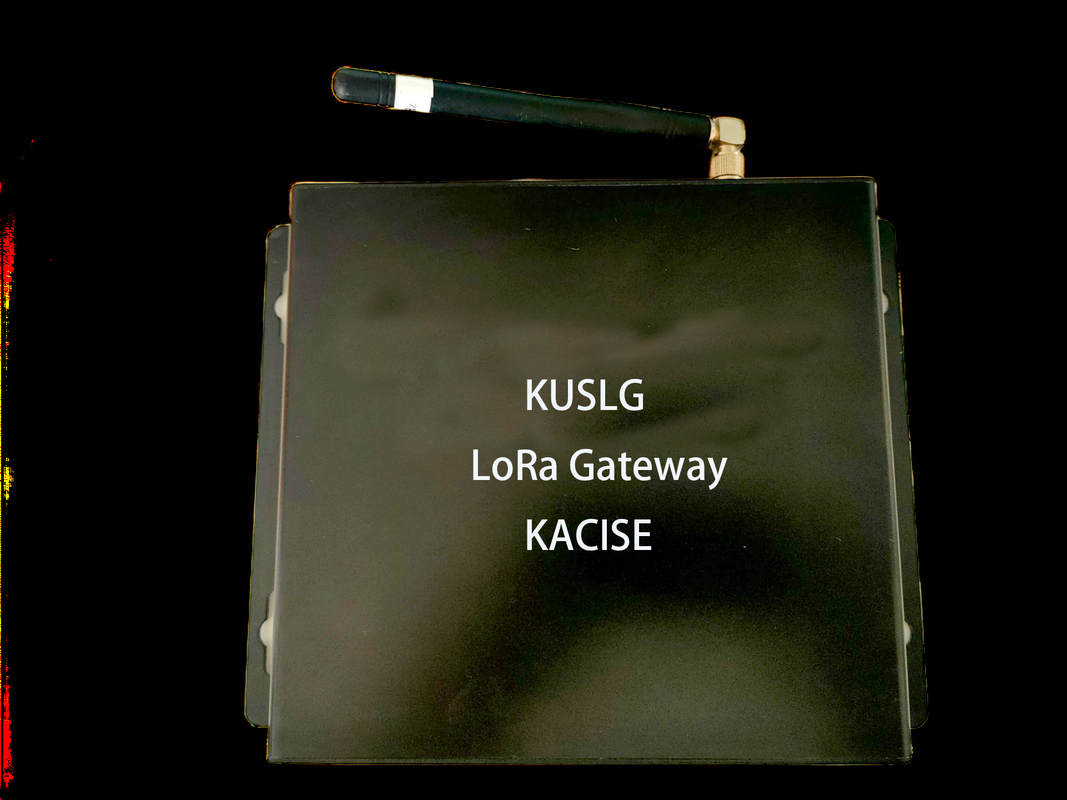

LoRa Gateway Supports ADR Higher Rate Lower Energy Consumption Supply Voltage 12V ESD 8000V

LoRa Gateway Mendukung ADR Tingkat Tinggi Tegangan Pasokan Konsumsi Energi Lebih Rendah 12V ESD 8000V

1.Perkenalan

LoRa adalah teknologi komunikasi spektrum penyebaran nirkabel, dan LoRaWAN adalah protokol komunikasi berbasis LoRa.

Seperti yang ditunjukkan pada gambar di atas, LoRaWAN mendefinisikan Node, Gateway dan Server, total 3 entitas, pada saat yang sama, mendefinisikan antarmuka komunikasi antar entitas, dan untuk memastikan "interkoneksi" produk pabrikan global, LoRaWAN protokol (saat ini, versi terbaru adalah V1.0.2) dan pita frekuensi berbagai negara (wilayah) diungkapkan.

LoRaWAN telah menjadi salah satu standar industri untuk Internet of Things dengan "standar, terbuka, gratis, dan aman", dan diyakini akan sesukses protokol IP 30 tahun lalu.

2.Fitur

• Mendukung parameter web, yang sangat meningkatkan kemudahan penggunaan dan stabilitas.
• Multi-saluran: Berdasarkan chip SX1302, 8 saluran, hingga 10.000 node LoRa.
• Jarak jauh: Lingkungan terbuka dapat mencakup area dengan radius 5 km.
• Adaptif: Mendukung ADR, laju lebih tinggi, konsumsi energi lebih rendah, ekspansi mudah.
• Kompatibilitas: Sepenuhnya kompatibel dengan LoRaWAN, "dapat dioperasikan" dengan peralatan dari berbagai produsen.
• Kualitas tinggi: platform ARM kelas industri, efisien dan stabil, berdasarkan sistem Linux, matang dan mudah digunakan.

3. Spesifikasi Teknis

4. Catu daya dan instalasi

Seperti yang ditunjukkan pada gambar di bawah, gunakan "Adaptor Daya 12V" (aksesori gateway) untuk memberi daya pada "Gateway" dan sambungkan ke Internet/Intranet melalui "Router".

5.Ukuran

6.Nilai dan frekuensi

6.1 Nilai jarak sensitivitas

Seperti terlihat pada tabel di bawah, base station mendukung 6 tarif komunikasi. Semakin tinggi tarifnya, semakin dekat jarak komunikasi efektifnya, dan semakin rendah tarifnya, semakin jauh jarak komunikasi efektifnya.

Untuk menyederhanakan penggunaan, kecepatan komunikasi diatur secara dinamis oleh server, dan aturannya adalah: node dekat dengan stasiun pangkalan dan sinyalnya bagus, kecepatan tinggi diadopsi, dan node jauh dari stasiun pangkalan dan sinyalnya lemah, digunakan rate yang rendah. Ini disebut ADR (Data Adaptif

Nilai) teknologi.

6.2 Indikator Sinyal LoRa

Nilai kekuatan medan RSSI: nilai normal -120 ~ -10 dBm, di bawah -125 dBm tingkat kehilangan paket akan lebih tinggi.

SNR: Nilai batas -20 dB.

6.3 Frekuensi komunikasi

7 Berkomunikasi dengan node

Secara umum, base station dan node berkomunikasi dengan baik. Jika komunikasi gagal, atasi penyebabnya dengan urutan berikut:

8. Definisi antarmuka

Stasiun pangkalan secara ketat mengikuti standar LoRaWAN GSID (Gateway to Server Interface Definition).

Secara umum, selama 3 parameter berikut ditetapkan, basisnya

stasiun dapat dihubungkan ke Server LoRaWAN "apa pun".

1) server_address (Penjelasan: alamat nama domain server, mis

router.cn.thethings.network)

2) serv_port_up (Penjelasan: Port UDP diunggah ke server oleh basis

stasiun, defaultnya adalah 1700)

3) serv_port_down (Penjelasan: Server turun ke port UDP

stasiun pangkalan, defaultnya adalah 1700)

Tumpukan protokol GSID LoRaWAN ditunjukkan pada gambar berikut

9.Masalah Umum dan Solusinya

T: Mengapa tingkat kehilangan paket antara stasiun pangkalan dan node tinggi?

A: Silakan periksa apakah antena dipasang dengan benar dan cocok.

Stasiun pangkalan <--> apakah lingkungan jaringan Internet/intranet

servernya lancar.

Apakah lingkungan penerimanya keras, seperti: hambatannya sangat besar

padat dan terdapat sumber interferensi yang kuat.

Apakah node telah mengaktifkan ADR untuk mengurangi interferensi saluran bersama.

Q: Apa yang harus saya perhatikan dalam tes proximity?

J: Stasiun pangkalan dan node harus berjarak lebih dari 10 meter

mungkin.

Stasiun pangkalan dalam ruangan Pasang simpul antena "fiberglass" <--> untuk melepaskannya

antena

Stasiun pangkalan dalam ruangan Pasang simpul antena "lem tongkat" <--> untuk memasang "lem

tongkat" antena

T: Kualitas komunikasi 4G buruk dan tingkat kehilangan paket tinggi.

A: Silakan periksa apakah antena 4G dipasang dengan benar dan cocok.

Periksa kualitas sinyal 4G lokal Anda.

10.Parameter Konfigurasi

Langkah 1: Siapkan lingkungan jaringan Anda

Nilai default stasiun pangkalan adalah 192.168.1.99, harap atur PC ke 192.168.1.100, dan sambungkan stasiun pangkalan dan PC secara langsung melalui kabel jaringan.

Jika Anda ingin base station terhubung langsung ke Server LoRaWAN di LAN, Anda dapat mengatur base station ke IP statis, saat ini pastikan untuk mencatat alamat IP (seperti yang ditunjukkan pada gambar di atas 172.16.0.123 ), jika tidak, PC akan gagal terhubung ke stasiun pangkalan!

Prinsip: PC dengan parameter konfigurasi harus berada pada segmen jaringan yang sama dengan stasiun pangkalan (misalnya, 192.168.0.x atau 172.16.0.x).

Langkah 2: Masuk ke stasiun pangkalan menggunakan browser

Masukkan alamat IP stasiun pangkalan, pengguna=tamu, kata sandi=rimelink, dan klik "Masuk".

Langkah 3: Konfigurasikan parameter

Pengaturan dukungan: alamat dan port server, frekuensi, daya, alamat IP. Klik "OK" dan itu akan segera berlaku!.

11.Lihat log

Diagnosis 1: Apakah node melaporkan data

Paket RF yang diterima oleh konsentrator:131<-- Menerima 131 paket LoRa

Diagnosis 2: Apakah server merespons paket jabat tangan Gateway

(Firewall Diaktifkan)

PULL_DATA terkirim:5(100,00%diakui) <-- Stasiun pangkalan dan

server memiliki 5 jabat tangan secara normal

Diagnosis 3: Apakah server mengirimkan data node

Paket RF dikirim ke konsentrator:2(46 byte) <--Stasiun pangkalan mentransmisikan

dua paket downlink LoRa
