KSULR-100 Universal LORA RTU

Panduan penggunaan

1.Pengantar

KSULR-100 universal LORA RTU adalah kotak akuisisi data sensor multifungsi yang diluncurkan oleh perusahaan kami untuk industri pintar, pertanian pintar dan komunitas pintar.Ini mengadopsi protokol standar LoRaWAN, memiliki SPI, UART, ADC, GPIO, I2C dan antarmuka komunikasi lainnya dan beberapa antarmuka input, dan konfigurasi fleksibel.Pilihan terbaik untuk memecahkan fragmentasi aplikasi LoRa iot adalah untuk menghubungkan sensor yang berbeda dengan mudah dan cepat, memperpendek siklus docking sensor dan biaya penelitian dan pengembangan, dan dengan cepat mewujudkan jaringan dan skala sensor.Modul nirkabel bawaan menggunakan jaringan untuk menyediakan pengguna dengan transmisi data nirkabel jarak jauh dan daya rendah, dan mengirim semua data status sensor ke server manajemen latar belakang cloud secara real time untuk mewujudkan analisis statistik data platform cloud cerdas.

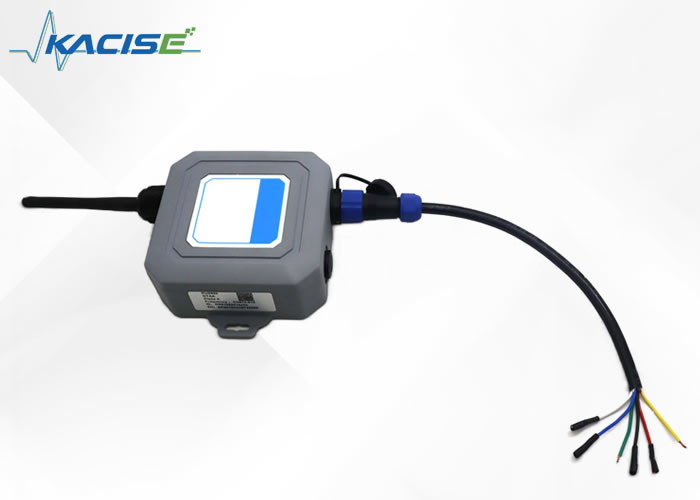

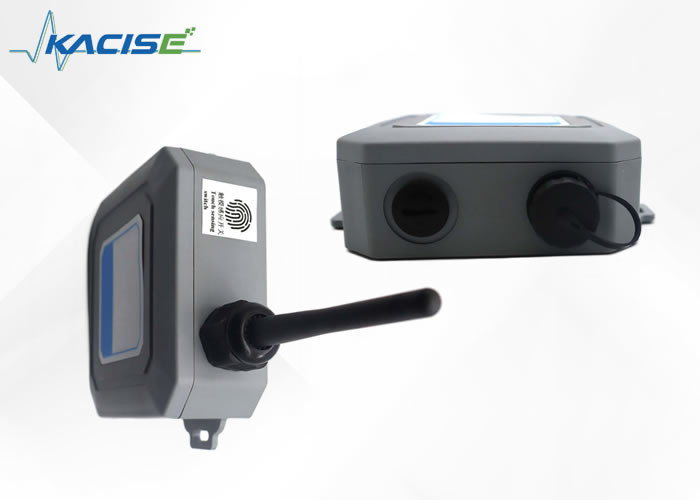

2. Gambar

3.Fitur

• Mendukung protokol LoRaWAN standar;
• Mendukung berbagai pita frekuensi di dalam dan luar negeri, seperti: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 / CT850;
• Integrasi SPI, UART, ADC, GPIO, I2C dan antarmuka komunikasi lainnya, dapat terhubung secara luas ke berbagai jenis sensor;
• Ini mengadopsi desain konsumsi daya rendah, dan menyediakan dua mode pasokan listrik eksternal dan pasokan listrik baterai untuk dipilih;
• Modus catu daya baterai mengadopsi baterai berkapasitas besar 19000mAH;
• Mendukung berbagai tegangan output, seperti: 3.3V, 5V, 9V, 12V, dll.
• Mendukung konfigurasi parameter kabel dan nirkabel dan upgrade firmware, Mendukung konfigurasi jarak jauh;
• Mendukung alarm baterai rendah;
• Dukungan laporan paket detak jantung, interval detak jantung dapat dikonfigurasi;
• Kisaran suhu industri -40°C ~ + 80°C.

4.menerapkan

Seri LORA RTU universal KSULR-100 digunakan untuk mengumpulkan nilai dari berbagai sensor di titik instalasi,dan mengunggah data real-time ke platform manajemen terpusat melalui built-in wireless transmission module, yang nyaman bagi pengguna untuk manajemen terpusat cerdas, instalasi sederhana dan perawatan yang nyaman. dapat fleksibel di tiang, tiang lampu, bangunan di dalam dan di luar dinding,atap tiangIni cocok untuk pemantauan sensor di pabrik dok, gudang, rumah kaca pertanian, ruang komputer, hidrologi dan skenario lainnya (misalnyaSensor tekanan air, sensor tingkat cairan, sensor aliran cairan, sensor perendaman air, sensor suhu, sensor kelembaban, sensor cahaya, PM2.5, sensor sudut, sensor kecepatan angin, dll), mencapai akses terpadu, pengumpulan data terpadu, dan kemampuan ekspansi yang fleksibel.

5.Parameter teknis

6.Pengaturan parameter

Parameter dapat diatur atas permintaan sesuai dengan instruksi pabrik, dan dapat digunakan setelah menerima pengalihan stasiun dasar LoRaWAN

6.1KSULR-100 Umum LORA RTU pengaturan parameter

KSULR-100 universal LORA RTU terhubung untuk mengatur parameter melalui kabel USB-TTL (dibeli sendiri).Setelah menghapus plug lunak di bagian belakang kotak akuisisi dengan pinset dan menghapus sekrup, shell dibuka dan terhubung seperti yang ditunjukkan (RXD dan TXD cross connect, yaitu RXD kabel USB-TTL terhubung ke TXD kotak akuisisi, TXD terhubung ke RXD kotak akuisisi,dan TXD terhubung ke RXD dari kotak akuisisi. VCC disingkat menjadi 3V3 dengan tutup shorting, dan GND terhubung ke GND dari kotak akuisisi)

6.1.1 Aktifkan fungsi motherboard 485

open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion

6.1.2 Mengubah laju baud dari antarmuka komunikasi sensor

Klik pada kotak setelah UART>AT+UART1CFG, masukkan 9600> dan kemudian pilih 8n1. Klik OK di bawah AT+UART1CFG untuk menunjukkan selesai

6.2Atur parameter permintaan sensor dan waktu permintaan

(Factory default untuk mengumpulkan data setiap 30 menit, dan peningkatan frekuensi kueri akan meningkatkan konsumsi daya).

Klik AN201> Klik RS485> Klik AT+TRANS485MODE= segitiga terbalik belakang pilih polling> klik AT+TRANS485MODE= set parameters,ok> Masukkan 1800 di kotak setelah AT+SAMPLEDATATIM= > Klik pada AT+SAMPLEDATATIM= Set parameters, ok> Masukkan 8 di kotak setelah AT+REQDATA= > Masukkan 0103010000030437 di kotak setelah 8> Klik AT+REQDATA= set parameters,ok> AT+RESPONSETIM= input 10000 di kotak setelah AT+RESPONSETIM= (waktu pasokan listrik untuk sensor selama setiap kueri, terlalu pendek dapat menyebabkan kegagalan untuk mendapatkan data yang benar)> Klik AT+ responsetim = set parameters, ok> klik AT+REBOOT muncul di bagian kiri bawah.itu berarti bahwa jaringan berhasil masuk, dan data dapat dilihat di latar belakang.

6.3 Arahkan kembali LoRaWAN stasiun dasar

Agar paket stasiun dasar LoRaWAN dapat dikirim ke Server LoRa yang ditentukan, perlu untuk mengkonfigurasi alamat Server untuk stasiun dasar.

Buka browser Chrome, masukkan IP stasiun dasar LoRaWAN (192.168.10.99 untuk contoh ini), lalu masukkan nama pengguna dan kata sandi (nama pengguna = tamu, kata sandi = rimelink untuk contoh ini), dan masukkan halaman konfigurasi web seperti yang ditunjukkan di bawah ini.

Kemudian klik Konfigurasi Server LoRaWAN > Alamat Server > masukkan IP (lorawan.timeddd.com /b19>) > OK. Seperti yang ditunjukkan pada gambar di bawah ini

6.4Masuk ke latar belakang untuk melihat data

Masuk ke http://lorawan.timeddd.com/unit/ULogin.aspx,

Nomor rekening: 19240527

Kata sandi: admin @ 666666

Setelah masuk, klik opsi data dari perangkat ID yang sesuai untuk melihat data yang sesuai, dan pengaturan pabrik untuk mengirim data setiap 30 menit

Lokasi ID ditunjukkan pada gambar

Data yang diperoleh adalah sebagai berikut (dalam hexadecimal), unit jarak adalah 0,1 mm di bawah 6 m, unit rentang adalah mm di atas 6 m, dan unit suhu adalah ° C. Byte ke-90 adalah nilai tingkat cairan,dan byte ke-11 adalah nilai suhuDalam hal ini nilai tingkat cairan adalah 08E3, satuan adalah mm, dan nilai suhu adalah 001B. Ketika dikonversi ke angka desimal,sensor mengukur tingkat cairan hingga 2275mm dan suhu hingga 27°C.

7.KSULR-100UniversalLORA RTUterhubung ke sensor

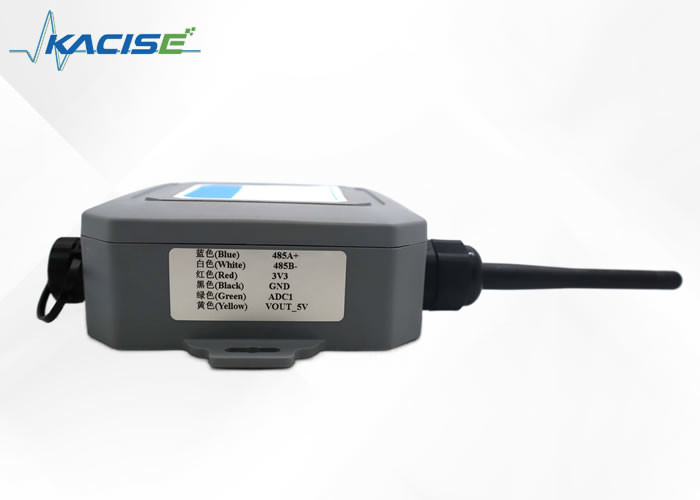

KSULR-100 universal LORA RTU adalah semua 485 keluar, yang dapat terhubung ke label pada sensor sesuai dengan kotak akuisisi.

7.1Pemasangan

7.1.1 Peringatan

Untuk menghindari kerusakan peralatan yang disebabkan oleh pemasangan dan konstruksi yang tidak benar, silakan ikuti tindakan pencegahan berikut:

• Pemasangan peralatan hanya dapat dilakukan oleh personel profesional atau perwakilan teknik yang berwenang;
• Untuk memastikan keselamatan pribadi personil konstruksi, gunakan alat instalasi profesional dan berkualitas;
• Lokasi pemasangan peralatan harus jauh dari api, medan listrik yang kuat dan lingkungan lainnya, jika tidak, hal itu dapat menyebabkan kerusakan pada peralatan;
• Dilarang memasang peralatan di lingkungan getaran tinggi;
• Peralatan pemasangan di luar ruangan perlu memasang tangki tahan air;
• Perusahaan berhak untuk menginterpretasikan tindakan pencegahan instalasi.

7.1.2Siapkan alat instalasi

Alat pemasangan tidak disediakan untuk pemasangan peralatan. Silakan siapkan alat pemasangan berikut sesuai dengan lingkungan pemasangan yang sebenarnya

7.1.3Pemasangan peralatan di dalam ruangan

Instalasi yang dipasang di dinding

Pertama, letakkan kotak multifungsi datar di posisi instalasi dinding, dan gunakan penanda untuk menandai lubang instalasi.pengeboran perkusi (bor adalah 8mm) digunakan untuk mengetuk lubang di posisi penandaan dinding, dan sarung karet dimasukkan ke dalam lubang lagi. palu digunakan untuk memukul sarung karet, sehingga sarung karet adalah semua ke dalam lubang instalasi.sekrup dengan spacer digunakan untuk memperbaiki kotak multifungsi di dinding.

Metode pemasangan tiang

Pertama, gunakan sekrup pengikat untuk mengikat backplane ke bagian belakang kotak multi-fungsi, dan kedua, gunakan lingkaran untuk melewati lubang backplane di bagian belakang kotak multi-fungsi;Bungkus lingkaran di sekitar tiang lagi, akhirnya menggunakan obeng kecil untuk mengunci lingkaran erat dan pemasangan selesai.

7.1.4Pemasangan peralatan di luar ruangan

Deskripsi format komunikasi data

7.2Penyimpanan dan Pengangkutan

1, produk harus disimpan pada -40°C~+80°C, kelembaban relatif tidak lebih dari 90%, berventilasi, kering, tidak ada gudang gas korosif.

Produk ini dikemas dalam satu paket dengan sertifikat dan manual penggunaan.

7.3Syarat Jaminan

Pengguna dalam ketat sesuai dengan instruksi, kabel yang benar, instalasi, pemeliharaan kasus, produk ini gratis garansi selama 1 tahun.

Keadaan berikut tidak tercakup dalam garansi:

1Membongkar papan sirkuit dan komponen-komponennya;

2. petir atau listrik yang kuat ke dalam sistem, terbakar sirkuit;

3. tegangan catu daya melebihi nilai batas, papan sirkuit terbakar;

4. air kotak listrik atau benda asing lainnya;

5. pilihan yang salah, melebihi ruang lingkup penggunaan produk;

6Bagian tertentu dari sensor atau seluruh mesin terluka atau rusak.
