Deskripsi produk:

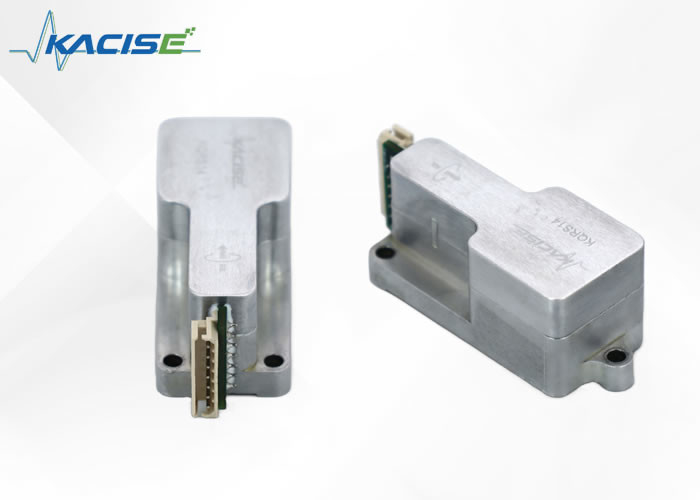

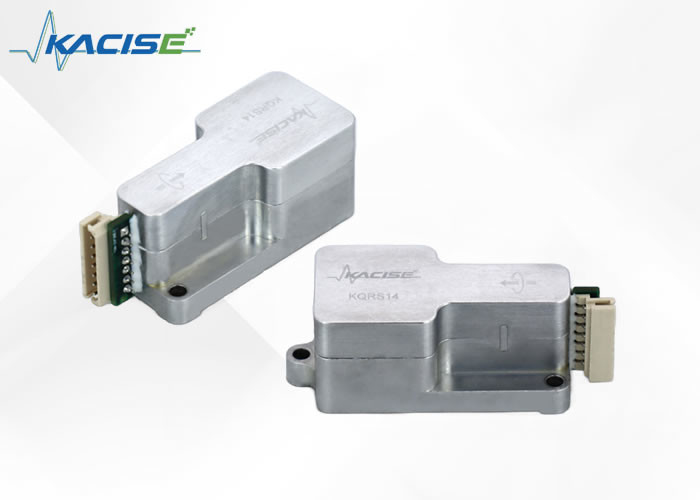

Sensor Kecepatan Rotasi Sudut KQRS14
KQRS14 adalah sensor inersia solid state yang sangat serbaguna yang dirancang untuk mengukur kecepatan rotasi sudut.yang memberikan akurasi dan keandalan yang luar biasaSelain itu, termasuk pengaturan daya internal dan operasi input DC untuk kenyamanan tambahan.
Tergantung pada kebutuhan spesifik Anda, ada dua versi KQRS14 yang tersedia. yang pertama adalah versi +12Vdc, yang sangat berguna bagi mereka yang lebih memilih menggunakan daya baterai standar.Versi ini memiliki tingkat tinggi +1.0 sampai +4.0 output Vdc yang memberikan kinerja yang dapat diandalkan dan tidak ada kompromi.
Versi kedua dari KQRS14 adalah model plus dan minus15 Vdc. Ini sangat ideal untuk individu yang mencari output bipolar ± 5 Vdc.Versi ini dirancang untuk digunakan dengan sumber daya konvensional dua sisi.
Fitur:
- Desain kompak, ringan
- Jangkauan Suhu yang Luas
- DC Input/High-Level DC Output
- Peraturan Daya Internal
- Keandalan Tinggi
- Tahan kejut
Parameter teknis:
| Parameter |
KQRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| Kebutuhan Daya |
| Tegangan Masuk |
+9 sampai +18 Vdc |
+9 sampai +18 Vdc |
| Input Current |
< 20 mA |
< 25 mA (setiap pasokan) |
| Kinerja |
| Jangkauan Standar |
± 50,100,200500°/detik. |
| Output skala penuh (nominal) |
+1,0 Vdc (-FS) sampai +4,0 Vdc (+FS) |
± 5 Vdc |
| Kalibrasi Faktor Skala (pada 22°C Tipikal) |
± 2% dari nilai |
| Faktor Skala atas Suhu (Dev. dari 22°C Tipikal) |
≤ 0,06%/°C |
| Kalibrasi bias (pada 22°C) |
+2,5 ±0,045 Vdc |
0.0±0.075 Vdc |
| Bias Variasi atas Suhu (Dev. dari 22°C) |
< 3,0°/detik. |
| Stabilitas Bias Jangka Pendek (100 detik pada temp konstan) |
< 0,05°/detik, tipikal |
| Stabilitas bias jangka panjang (1 tahun) |
≤ 1,0°/detik. |
| G Sensitivitas (Biasa) |
≤ 0,06°/detik/g |
| Waktu Mulai (Biasa) |
< 2,0 detik |
| Bandwidth (-90° Shift Fase) |
> 50 Hz |
| Non-linearitas (Biasa) % Full Range |
≤ 0,05% dari F.R. |
| Sempadan/Resolusi |
≤ 0,004°/detik.* |
| Kebisingan output (DC sampai 100 Hz) |
≤ 0,05°/detik./√Hz* |
≤ 0,02°/detik./√Hz* |
| Berat badan |
≤ 50 gram |
| Lingkungan |
| Suhu operasi |
-40°C sampai +85°C |
| Suhu penyimpanan |
-55°C sampai +100°C |
| Operasi getaran*** |
5 gram 20 Hz sampai 2 kHz acak |
| Keberlanjutan Getaran*** |
10 gram 20 Hz sampai 2 kHz acak 5 menit/sumbu |
| Kejutan |
200g, setiap sumbu |
Dimensi:
Deskripsi antarmuka:
KQRS14-0XXXX-102 penugasan pin
| Nomor |
Jelaskan |
Nomor |
Jelaskan |
| 1 |
Daya dan Tanah Sinyal |
5 |
Rate Output |
| 2 |
+Vdc Input |
6 |
Tidak ada koneksi, biarkan terbuka. |
| 3 |
Tidak ada koneksi, biarkan terbuka. |
7 |
Dibangun-dalam-tes |
| 4 |
Tidak ada koneksi, biarkan terbuka. |
|
|
KQRS14-0XXXX-103 penugasan pin
| Nomor |
Jelaskan |
Nomor |
Jelaskan |
| 1 |
-Vdc Input |
5 |
Rate Output |
| 2 |
+Vdc Input |
6 |
Tidak ada koneksi, biarkan terbuka. |
| 3 |
Power Ground |
7 |
Dibangun-dalam-tes |
| 4 |
Tanah sinyal |
|
|
Aplikasi:
Stabilitas dan Kontrol yang Ditingkatkan untuk Berbagai Aplikasi
- Stabilisasi Platform
- Navigasi Jangka Pendek
- Peningkatan GPS
- Stabilisasi Kamera
- Instrumen
- Stabilisasi Kontrol Perjalanan
- Kontrol Turbin Angin
Stabilisasi platform meningkatkan stabilitas platform, seperti perahu dan drone, untuk memastikan pergerakan yang stabil dan mengurangi sakit gerak.Navigasi jangka pendek membantu dalam menavigasi daerah yang tidak dikenal dan mengkompensasi gangguan dalam sinyal GPS.
Teknologi augmentasi GPS kami meningkatkan akurasi sinyal GPS, membuatnya lebih dapat diandalkan dan memberikan informasi lokasi yang tepat untuk berbagai aplikasi.Stabilisasi kamera memastikan jelas, rekaman yang stabil dengan mengkompensasi getaran kamera dan getaran.
Instrumen meningkatkan pengukuran dan analisis data dalam berbagai aplikasi. Stabilisasi kontrol perjalanan mengurangi kebisingan, getaran, dan kekerasan (NVH) di kendaraan untuk perjalanan yang lebih nyaman,sementara kontrol turbin angin mengoptimalkan kinerja turbin angin melalui algoritma kontrol canggih.
Dukungan dan Layanan:
Sensor Giroskop Elektronik kami dirancang untuk memberikan sensasi gerakan yang tepat dalam berbagai aplikasi.Dukungan dan layanan teknis produk kami didedikasikan untuk memastikan bahwa Anda dapat mengintegrasikan dan menggunakan sensor gyroscope kami secara efektif dalam proyek Anda.
Dukungan Teknis:
- Dokumentasi online yang komprehensif: Akses spesifikasi produk rinci, panduan integrasi,dan artikel masalah untuk membantu Anda dengan pertanyaan teknis mengenai Sensor Giroskop Elektronik kami.
Layanan:
- Dukungan email: Hubungi tim dukungan khusus kami untuk bantuan pribadi dengan masalah teknis yang mungkin Anda hadapi.
Kami berkomitmen untuk memberikan dukungan yang Anda butuhkan untuk memanfaatkan Sensor Giroskop Elektronik kami untuk potensi penuhnya.
Kemasan dan Pengiriman:
Sensor Giroskop Elektronik ditempatkan dalam kemasan yang kuat dan anti-statis untuk memastikan perangkat tetap aman dan tidak rusak selama transportasi.Bagian dalam kemasan dilapisi dengan bahan bantalan yang menyerap kejutan dan getaran, memberikan perlindungan tambahan untuk komponen sensitif dari sensor.
Sebelum pengiriman, setiap bungkus disegel dan diperiksa secara menyeluruh untuk memastikan bahwa sensor ditutup dengan aman.Bagian luar kemasan diberi label yang jelas dengan instruksi penanganan dan isi kemasan untuk memudahkan penanganan yang hati-hati dan untuk memberi tahu penerima tentang perangkat yang disertakan.
Untuk pengiriman, Sensor Gyroscope Elektronik yang dikemas diletakkan dalam kotak karton yang lebih besar dan tahan lama yang dirancang untuk menahan kesulitan transportasi.jika perlu, bahan cushioning tambahan ditambahkan untuk mencegah gerakan di dalam kotak selama pengiriman.
Setiap kiriman termasuk slip kemasan rinci dengan informasi produk dan nomor seri unik untuk tujuan pelacakan persediaan dan kontrol kualitas. The package is then dispatched through a reliable courier service with options for tracking and insurance to ensure the Electronic Gyroscope Sensor arrives at its destination promptly and in pristine condition.
