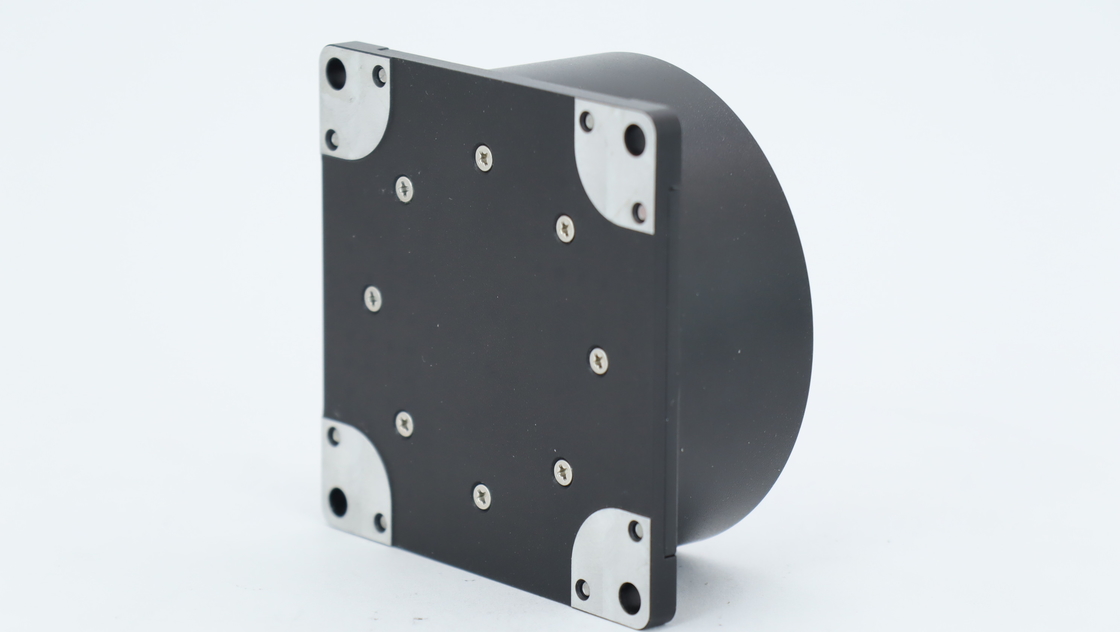

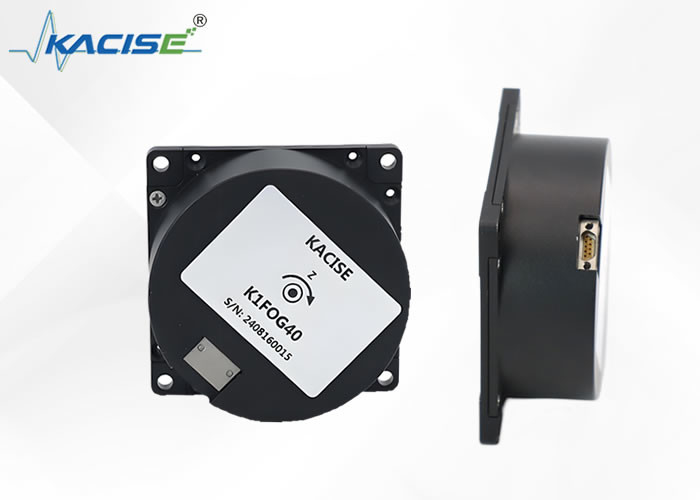

Gambaran umum dari Inertial Angle Rate Sensor
Produk yang dimaksud adalah sensor kecepatan sudut inersia canggih yang menggunakan efek Sagnac optik sebagai prinsip dasarnya.Dirancang untuk mengukur kecepatan sudut rotasi benda di sepanjang sumbu sensitifnya, sensor ini bekerja dengan lancar untuk memberikan pembacaan yang akurat penting untuk berbagai aplikasi.
Prinsip Operasi
Inti dari operasinya adalah sirkuit deteksi digital dengan loop tertutup.Fitur inovatif ini bertanggung jawab untuk membedakan perbedaan jalur optik yang disebabkan oleh kecepatan sudut fisik eksternalSecara khusus, hal ini dicapai dengan akurat mengevaluasi perubahan dalam penyebaran cahaya searah jarum jam dalam sistem.sensor mengalami proses modulasi dan demodulasi sinyal tegangan yang berkorelasi dengan sinyal jalur optikSelain itu, ia menggunakan sistem umpan balik dan kontrol loop tertutup yang canggih. Mekanisme integral ini sangat penting, karena memungkinkan deteksi sinyal kecepatan sudut secara real time,memastikan penilaian cepat dan tepat dari dinamika yang diamati.
Spesifikasi fungsional
Produk ini dengan cerdik dibagi menjadi dua komponen utama: unit optik kecepatan sudut sensitif dan modul deteksi sinyal.Unit sensitif kecepatan sudut optik adalah elemen inti yang dirancang untuk menangkap informasi peningkatan sudut uniaxial dengan fidelitas tinggiPada saat yang sama, modul deteksi sinyal berkontribusi secara substansial dengan menyediakan data suhu internal yang berharga.mampu memberikan tingkat kinerja yang memenuhi persyaratan yang menuntut dari pengukuran kecepatan rotasi kontemporer.
Fitur:
- Nama produk: Sensor giroskop FOG
- Jangkauan dinamis (°/s): ±500
- Suhu penyimpanan (°C): -45 sampai +80
- Dimensi (mm): 70×70×32
- Faktor pengulangan skala (ppm): ≤10
- Kebalikan bias (°/h): ≤0.03
- Menggunakan teknologi fiber optic gyroscope (FOG) untuk presisi
- Ideal untuk digunakan sebagai gyroscope pesawat karena keandalan dan stabilitasnya yang tinggi
- FOG gyro menawarkan kinerja yang luar biasa dalam lingkungan yang menuntut
Parameter teknis:
| Sn# |
item uji |
H |
M |
L |
| 1 |
Dimensi (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
Waktu awal (s) |
5 |
5 |
5 |
| 3 |
Bias drift (°) / h (10s dan 100s smoothing, suhu tetap) |
≤ 0,03 (< 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Bias drift (°) / h (10s smoothing) -45 ~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Kebalikan bias (°) / jam |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Koefisien berjalan acak(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Non-linearitas faktor skala (ppm) |
≤10 |
≤ 20 |
≤ 50 |
| 8 |
Repeatability skala faktor (ppm) |
≤10 |
≤ 20 |
≤ 50 |
| 9 |
Suhu operasi (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Suhu penyimpanan (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Jangkauan dinamis (°) / s |
± 500 |
± 500 |
± 500 |
| 12 |
Tegangan pasokan (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Konsumsi daya dalam keadaan konstan (suhu penuh) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
berat (g) |
<290 |
<290 |
<290 |
Dimensi
Aplikasi:
Lingkup Aplikasi Produk
Rentang aplikasi untuk produk kami beragam dan meluas ke berbagai bidang. Terutama, mereka dirancang untuk berintegrasi dengan mulus dengan berbagai sistem dan perangkat.Di bawah ini adalah rincian rincian penggunaan potensial mereka:
- Keran fotovoltaik:Produk kami sangat cocok untuk integrasi dengan crane yang menggunakan sistem fotoelektrik untuk meningkatkan fungsionalitas.
- Crane dan Platform Terbang:Mereka juga dapat digunakan secara efektif dengan derek standar dan platform kerja udara, menawarkan layanan yang dapat diandalkan di lingkungan seperti itu.
- Sistem Navigasi Inersia:Produk teknologi canggih kami sangat ideal untuk dimasukkan ke dalam sistem navigasi inersia, membantu dalam penentuan posisi dan arah yang tepat.
- Sistem Pengukuran Inersia:Dengan kemampuan pengukuran presisi tinggi, produk ini dapat diterapkan pada sistem pengukuran inersia yang digunakan di berbagai bidang.
- Instrumen optik:Instrumen optik mendapatkan keuntungan dari presisi dan stabilitas yang disediakan oleh produk kami, meningkatkan kinerja mereka.
- Peralatan Fotografi:Produk kami kompatibel dengan berbagai peralatan fotografi, memainkan peran penting dalam menstabilkan dan meningkatkan kualitas gambar yang ditangkap.
- Perangkat Stabilisasi Platform:Perangkat stabilisasi platform adalah bidang lain di mana produk kami menemukan kegunaan, memastikan operasi yang stabil dalam berbagai kondisi.
- Instrumen Pengukuran Inersia:Mereka juga sangat cocok untuk digunakan dalam instrumen pengukuran inersia, meningkatkan akurasi dan keandalan mereka.
Dukungan dan Layanan:
Sensor giroskop FOG adalah perangkat canggih yang dirancang untuk deteksi gerakan yang tepat dan kontrol stabilitas.Dukungan produk dan layanan kami berkomitmen untuk menyediakan pelanggan dengan alat yang diperlukan dan bantuan untuk memastikan kinerja optimal dan umur panjang sensor.
Dukungan Teknis:
Tim khusus kami dari spesialis dukungan teknis tersedia untuk membantu dengan pertanyaan atau kekhawatiran mengenai Sensor Giroskop Elektronik.pedoman penggunaan produk, dan saran tentang praktik terbaik untuk integrasi dan pemeliharaan.
Pembaruan Firmware:
Kami menyediakan pembaruan firmware secara teratur untuk meningkatkan fungsionalitas Sensor Giroskop Elektronik dan memperkenalkan fitur baru.Pelanggan dapat mengunduh firmware terbaru dari halaman web dukungan produk resmi kami.
Dokumen produk:
Manual produk, spesifikasi teknis, dan panduan pemasangan terperinci tersedia untuk diunduh.Dokumen-dokumen ini memberikan informasi berharga untuk membantu pengguna memahami dan secara efektif menggunakan Sensor Giroskop Elektronik.
Layanan Jaminan:
Sensor Giroskop Elektronik dilengkapi dengan garansi standar yang mencakup cacat bahan dan pengerjaan.silakan hubungi tim dukungan kami untuk penilaian dan pilihan layanan.
Layanan perbaikan:
Jika Sensor Giroskop Elektronik Anda membutuhkan perbaikan di luar masa garansi, kami menawarkan layanan perbaikan dengan biaya yang wajar.Teknisi kami yang terampil akan mendiagnosis dan mengembalikan sensor Anda ke fungsi penuh.
Sumber Daya Online:
Kami memiliki repositori FAQ, artikel basis pengetahuan, dan video panduan, yang dapat diakses secara online 24/7.Sumber daya ini dirancang untuk memberikan bantuan segera dan menjawab pertanyaan umum tentang Sensor Giroskop Elektronik.
Forum Komunitas:
Bergabunglah dengan forum komunitas kami untuk terhubung dengan pengguna Sensor Giroskop Elektronik lainnya. Berbagi pengalaman, solusi, dan dapatkan saran dari komunitas pengguna aktif dan ahli produk kami.
Umpan balik pelanggan:
Kami menghargai umpan balik pelanggan dan terus berusaha untuk meningkatkan produk dan layanan kami. Silakan bebas untuk berbagi pengalaman produk dan saran dengan kami untuk membantu kami melayani Anda dengan lebih baik.
Kemasan dan Pengiriman:
Kemasan produk:
Sensor Giroskop Elektronik terbungkus dengan aman dalam kantong anti-statis untuk mencegah kerusakan listrik.Ini dibungkus dengan bantalan busa untuk melindungi dari kejut dan getaran selama transportasiProduk kemudian dimasukkan ke dalam kotak kardus bergelombang yang kokoh yang dirancang untuk menahan kesulitan pengiriman.Setiap kotak disegel dengan pita anti tamper untuk memastikan integritas produk pada saat pengiriman.
Pengiriman:
Sensor Giroskop Elektronik kami dikirim melalui layanan kurir terpercaya untuk memastikan pengiriman tepat waktu dan aman.memungkinkan pelanggan untuk memantau kemajuan paket mereka. Produk diasuransikan selama transit untuk melindungi dari hilangnya atau kerusakan. Pelanggan diminta untuk memeriksa paket saat kedatangan dan melaporkan masalah dalam waktu 48 jam.Kami berusaha untuk mengirim pesanan dalam waktu 24 jam setelah menerima pembayaran, dan waktu pengiriman bervariasi tergantung pada tujuan.
