Deskripsi Produk

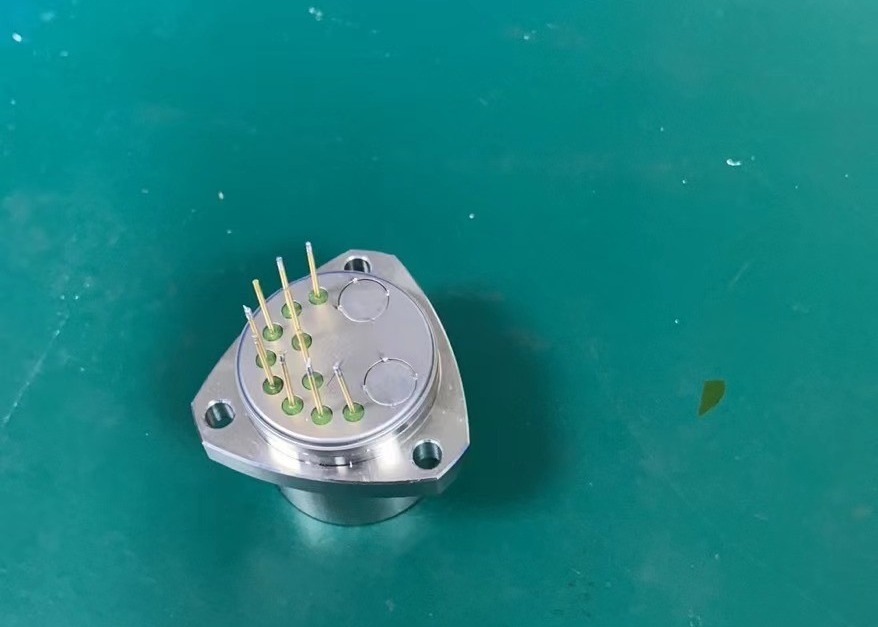

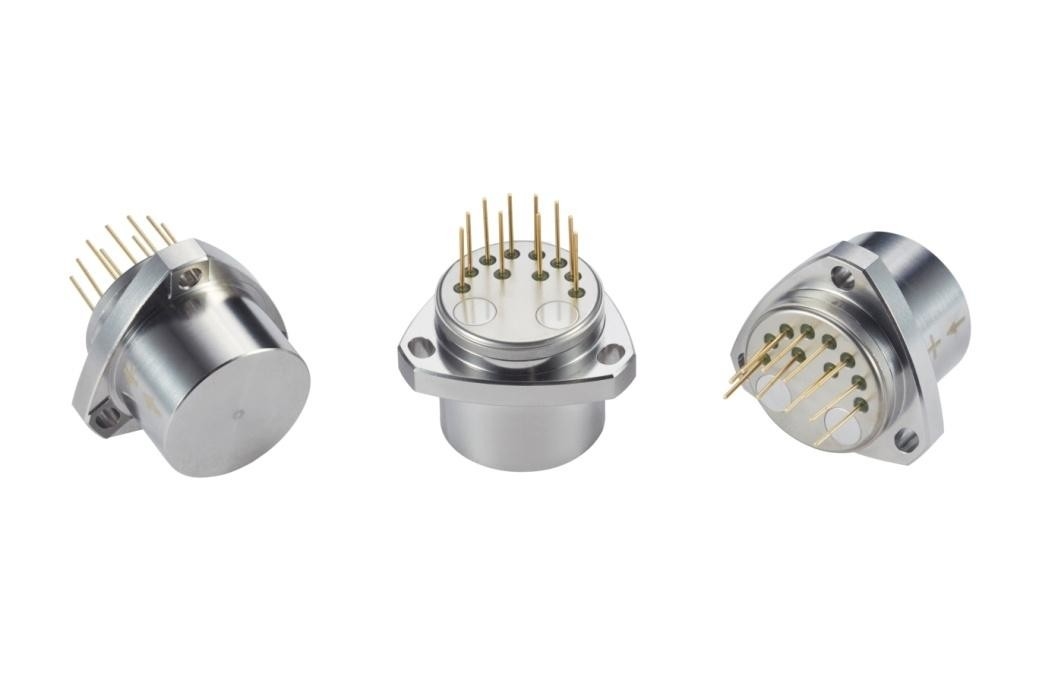

Seri KSJB5 Quartz Flexible Accelerometer adalah sensor presisi menengah dengan desain kompak yang unik.Kinerja respon dinamisSensor serbaguna ini ideal untuk pengujian statis dan dinamis dan berfungsi sebagai sensor getaran dan kecenderungan standar.
Produk ini memiliki desain struktural yang khas dan menggunakan sirkuit khusus. arus output produk mempertahankan hubungan linier dengan gaya yang diterapkan atau percepatan.Pengguna dapat mencapai output presisi tinggi dengan memilih resistensi pengambilan sampel yang tepat melalui perhitunganSelain itu menawarkan kenyamanan sensor suhu terintegrasi, memungkinkan pengguna untuk mengkompensasi nilai offset dan faktor skala,efektif meminimalkan pengaruh suhu lingkungan berdasarkan kebutuhan spesifik mereka.
1Ukuran garis besar dan definisi pin JB5-A
2Ukuran garis besar dan definisi pin dari JB5-B
3. Ukuran garis besar dan definisi pin dari JB5-C
Definisi pin:
1, Keluar sinyal
2, udara
3, daya -15V
4, daya +15V
5, daya dan sinyal tanah
6, 7, 8, kosong
9, -9V atau pt1000
10, +9V atau pt1000
Parameter teknis
| Nomor |
Parameter |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Ruang lingkup |
± 50 g |
± 50 g |
± 50 g |
| 2 |
rasio resolusi |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
nilai penyimpangan K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
faktor skala K1 |
10,111,3 mA/g |
10,111,3 mA/g |
10,111,3 mA/g |
| 5 |
Koefisien nonlinier orde kedua K2 |
≤ ± 20μg /g2 |
≤ ± 20μg /g2 |
≤ ± 20μg /g2 |
| 6 |
Nilai penyimpangan sintesis repeatability σK0(1σ,satu bulan) |
< 30μg |
< 50μg |
< 80μg |
| 7 |
Skala faktor terintegrasi repeatability σK1/ K1(1σ,satu bulan) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Kemungkinan berulang yang komprehensif dari koefisien nonlinier K2/ K1(1σ,satu bulan) |
≤ ± 20 μg /g2 |
≤ ± 20 μg /g2 |
≤ ± 20 μg /g2 |
| 9 |
Kemungkinan berulang yang komprehensif dari koefisien nonlinier K2/ K1(1σ,satu bulan) |
< 20μg/°C |
< 30μg/°C |
< 40μg/°C |
| 10 |
Nilai penyimpangan Koefisien suhu ((nilai rata-rata dari seluruh zona suhu) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Kebisingan ((Resistensi pengambilan sampel adalah 840Ω) |
≤5mv |
≤5mv |
≤5mv |
| 12 |
Bandwidth |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Kesalahan pembetulan getaran |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
| 14 |
Getaran acak |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
pemogokan |
250g 4,5ms |
250g 4,5ms |
250g 4,5ms |
| 16 |
kesalahan pemasangan |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 17 |
Kisaran suhu operasi |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Sumber daya listrik |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
| 19 |
Konsumsi saat ini |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Sensor suhu |
Pengguna dapat disesuaikan |
Pengguna dapat disesuaikan |
Pengguna dapat disesuaikan |
| 21 |
berat badan |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diameter pemasangan |
F25mm |
F25.3mm |
F25mm |
| 23 |
Bahan kerang |
300 seri Baja tahan karat |
300 seri Baja tahan karat |
300 seri Baja tahan karat |
Catatan:
1. Skala faktor disesuaikan sesuai dengan kebutuhan pengguna;
2Sensor suhu: dibagi menjadi AD590, pt1000, 18B20,
3Siklus pengujian: dibagi menjadi 1 bulan, 3 bulan, 6 bulan, 12 bulan, sesuai dengan kebutuhan pengguna untuk pengujian;
4Menginstal sesuai dengan kebutuhan pengguna; Dimensi dapat sedikit disesuaikan sesuai dengan kebutuhan pengguna, dan persyaratan uji lainnya dapat dilakukan sesuai dengan kebutuhan pelanggan.
Aplikasi
Kacise KSJB5 sangat ideal untuk kontrol gerak dan pemantauan gaya gravitasi dalam berbagai aplikasi.termasuk otomotifIni juga cocok untuk lingkungan yang berbeda, termasuk aplikasi suhu rendah, suhu tinggi, akselerasi tinggi, dan getaran.Kacise KSJB5 adalah perangkat yang dapat diandalkan dan efisien yang dapat digunakan untuk secara akurat mengukur dan memantau gaya gravitasi dan gerakan.
Dukungan dan Layanan
Accelerometer Sensor menyediakan dukungan teknis dan layanan untuk pelanggan. tim dukungan teknis kami tersedia 24/7 untuk menjawab pertanyaan yang mungkin Anda miliki tentang sensor akselerometer Anda.Kami menyediakan bantuan pemecahan masalah yang komprehensif, bersama dengan tutorial online dan dokumentasi untuk membantu Anda mendapatkan hasil maksimal dari sensor akselerometer Anda.Kami juga menawarkan pembaruan perangkat lunak secara teratur untuk memastikan bahwa sensor akselerometer Anda up to date dan siap untuk fitur baru atau perbaikan bug.
Untuk bantuan yang lebih pribadi, kami menawarkan layanan instalasi dan pemeliharaan di tempat. teknisi berpengalaman kami dapat datang ke lokasi Anda untuk memasang dan mengkonfigurasi perangkat,serta menyediakan pemeliharaan dan dukungan yang berkelanjutanKami juga menyediakan dukungan jarak jauh jika diperlukan, memungkinkan kami untuk dengan cepat mendiagnosis dan memperbaiki masalah dari jarak jauh.
Di Accelerometer Sensor, kepuasan pelanggan adalah prioritas utama kami.sehingga mereka bisa mendapatkan hasil maksimal dari sensor akselerometer mereka.
