Alat pengukur aliran jaringan pipa berdasarkan sensor Doppler

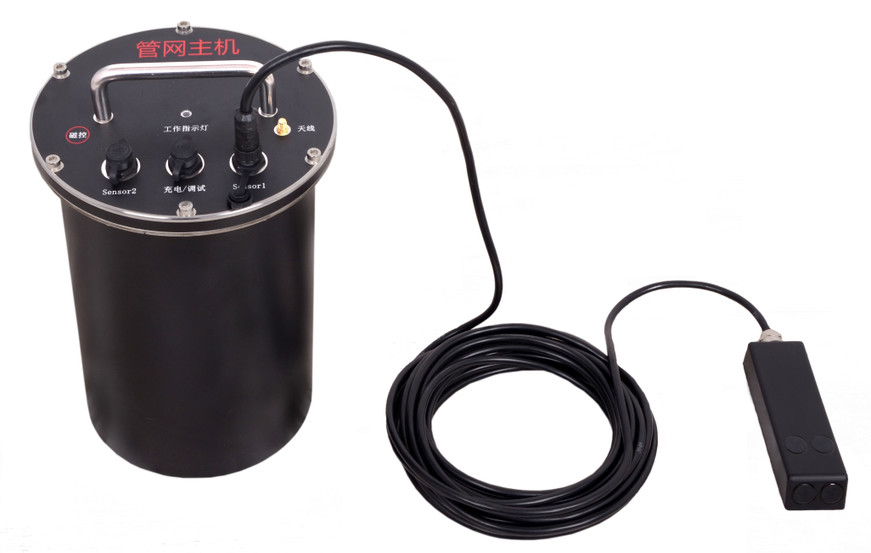

Meter aliran jaringan pipa terutama digunakan untuk pemantauan parameter hidrologi jaringan pipa air limbah dan jaringan pipa air hujan, dan tidak nyaman untuk pasokan energi surya dan listrik jaringan,dan data perlu ditransmisikan ke platform cloud. Host jaringan pipa menyediakan baterai kapasitas besar, DTU dan sirkuit manajemen daya rendah.

Karakteristik

(1)Support flow rate, instantaneous flow,cumulative flow,Liquid level,temperature

(2) Parameter kualitas air dapat disesuaikan

(3) Waktu pengumpulan dan laporan dapat disesuaikan

(4)Pekerjaan terus menerus selama lebih dari 2 tahun

(5)Penginstalan dan konstruksi kecil

(6) Konektivitas sensor multi-saluran

(7)Baterai kapasitas tinggi sekali pakai

1.Deskripsi produk

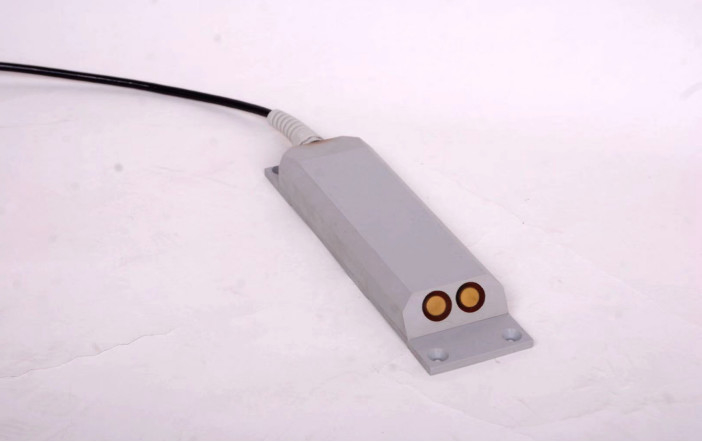

Produk ini mengukur laju aliran sesuai dengan prinsip efek ultrasonik Doppler, dan dapat mengukur tingkat air dan suhu melalui sensor tekanan.yang dapat secara efektif tahan air dan segel.

◆ Protokol komunikasi Modbus dan bus RS485 digunakan untuk berkomunikasi dengan komputer genggam.

◆ Perangkat sensor bawah air mudah dipasang.

◆ Semua peralatan menggunakan desain elektronik, catu daya tegangan tinggi, konsumsi daya rendah, tidak ada bagian mekanik.Keandalan tinggi dan anti interferensi yang kuat.

◆ Berbagai macam aplikasi. Ia dapat digunakan di berbagai lingkungan air mulai dari air murni hingga air Sungai Kuning.

2.PPrinsip produk

Prinsip flowmeter Doppler: Ketika sumber ultrasonik dan pengamat melakukan gerakan relatif, frekuensi yang diterima oleh pengamat akan berbeda dari frekuensi sumber ultrasonik.Oleh karena itu, partikel kecil dan gelembung bergerak dengan air relatif terhadap transduser ultrasonik juga akan mengubah frekuensi penerima transduser,dan meningkat dengan peningkatan kecepatan gerak suspensi di airDengan demikian, pergeseran frekuensi Doppler diukur, dan kecepatan aliran air di titik Doppler current meter diukur.Ini dikalikan dengan luas pemotongan saluran untuk mendapatkan informasi aliran.

Karena pengukuran aliran Doppler menggunakan kecepatan propagasi suara di air, dan kecepatan propagasi suara di air sangat terkait dengan suhu air,Perangkat memiliki sensor suhu bawaan untuk pengukuran suhu, dan kemudian mengoreksi kecepatan suara.

Pengukuran kedalaman permukaan menggunakan sensor tekanan untuk mengukur jarak antara posisi sensor kecepatan aliran dan tingkat cairan.

3Parameter produk

3.1 Atribut Produk

◆ Jenis pengukuran: kecepatan titik, tingkat cairan, suhu, laju aliran

◆ Kelas perlindungan: IP68

◆ Metode pengukuran: online

◆ Prinsip pengukuran: metode Doppler akustik, metode area kecepatan

◆ Sumber daya listrik: baterai, energi matahari, listrik mains

◆ Sinyal keluar: Modbus RS485

◆ Konten sinyal output: kecepatan titik, aliran instan, aliran kumulatif, tingkat air, suhu

◆ Sinyal output (sumber daya eksternal): 4 ~ 20mA

◆ 4 ~ 20mA Konten sinyal output: aliran instan

◆ Persyaratan pH cairan: pH 6~8

◆ Persyaratan tekanan cairan: 1 atmosfer standar di lingkungan alami

◆ Konsumsi daya operasi terus menerus:12V*65mA=12V*0.065A≈0.8W

3.2 Indeks Pengukuran

3.3 Spesifikasi

4.Akasus aplikasi
