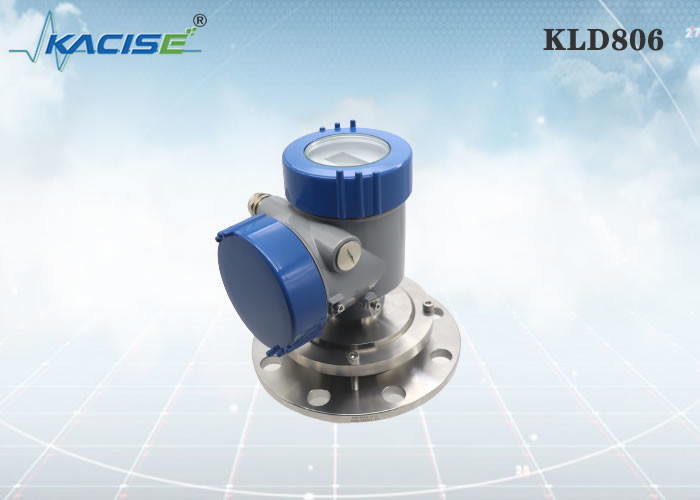

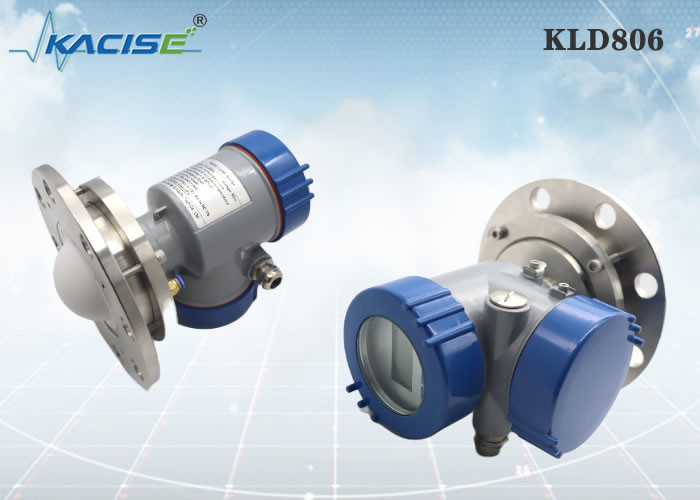

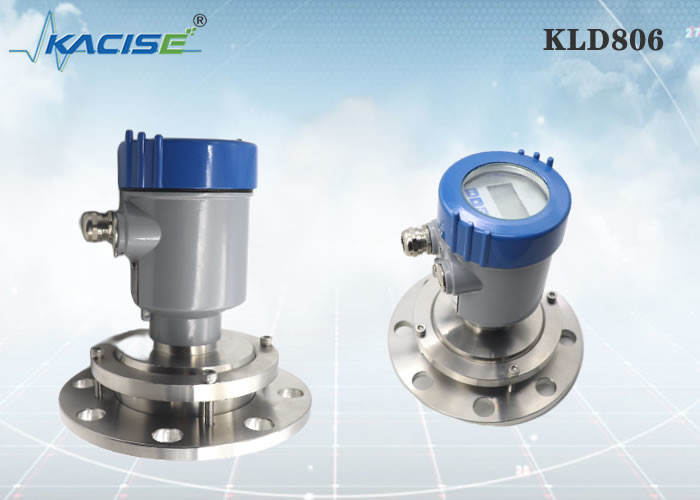

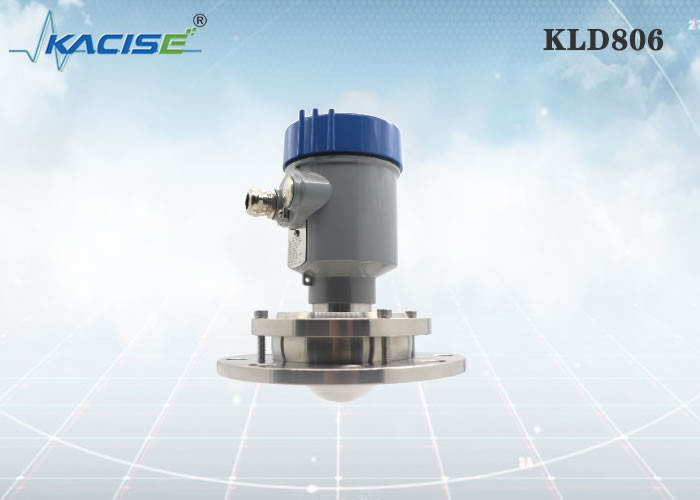

Sensor Tingkat Radar KLD806 80GHz dengan Antena PTFE dan Perlindungan IP67 untuk Tangki Padat dan Cair

Pengukuran tingkat radar silo menggunakan generator pulsa dan sensor pengisian bin biji-bijian untuk menentukan tingkat zat padat yang ada di silo.kemudian kembali ketika ia menemukan perubahan di dielektrik ditandai oleh pergeseran dari udara ke butiran.

1. Mengukur tingkat partikel padat, tangki cairan kimia, tangki minyak dan wadah proses.
2. Radar level meter bekerja berdasarkan gelombang elektromagnetik.
3. Dibandingkan dengan jenis level meter lainnya, 80G radar level meter dapat mengukur berbagai jenis minyak, cairan kimia, bubuk padat, dan banyak media lainnya.
4. 80G radar level meter bisa bekerja dalam kondisi kerja yang keras. tidak akan terpengaruh oleh suhu, tekanan dan kelembaban. dengan tanduk PTFE, bahkan bisa bekerja dalam kondisi korosif, seperti asam cair.
5. Pelanggan juga dapat memilih metode koneksi yang berbeda, seperti flange, thread, bracket.

KLD806

Medium: padat, wadah penyimpanan, wadah proses, aplikasi debu yang kuat Jangkauan pengukuran: 0,3m~10/20/30/60/100m Sambungan proses: flange ≥ DN100 Suhu proses: -40~110°C Tekanan proses: -0,1 ∼0,3MPa Ukuran antena: antena lensa 76mm (pembersihan opsional) Bahan antena: PTFE Keakuratan: ±5mm Kelas perlindungan: IP67 Frekuensi pusat: 80GHz Sudut peluncuran: 3° Sumber daya: dua kabel /DC24V empat kawat /DC12 ~ 24V empat kawat /AC220V Casing: aluminium/plastik/baja tahan karat Output sinyal: dua kabel /4...20mA/HART protokol empat kabel 4...20mA/ RS485 Modbus

Saat menggunakan instalasi flange, jarak minimum antara instrumen dan dinding tangki harus 200mm.

1 datum plane

2 pusat wadah atau sumbu simetri

Saat memasang instrumen, hindari menginstalnya di atas inlet material, dan cobalah untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti menggerakkan dayung, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja normal jika tidak ada hambatan di daerah dengan radius 20 cm yang berpusat pada titik pemasangan.

Ketinggian kumparan instalasi maksimum H max tergantung pada diameter kumparan instalasi D dan ukuran sudut peluncuran produk.

Koneksi instalasi yang terlalu lama akan mempengaruhi kinerja radar.

Satuan dalam mm:

Xi'an Kacise Optronics Tech Co., Ltd menganggap dirinya sebagai penyedia solusi dan produsen. Kami menawarkan fleksibilitas maksimum dan penawaran biaya yang dioptimalkan untuk pelanggan OEM kami.

• Rentang ini mencakup versi shell / warna, jenis benang khusus ((G-Thread / NPT Thread), Perangkat Lunak Khusus, cetak, manual dan katalog.
• Jika Anda tertarik untuk menginstal di sisi Anda, Radar Module tersedia pasti.
