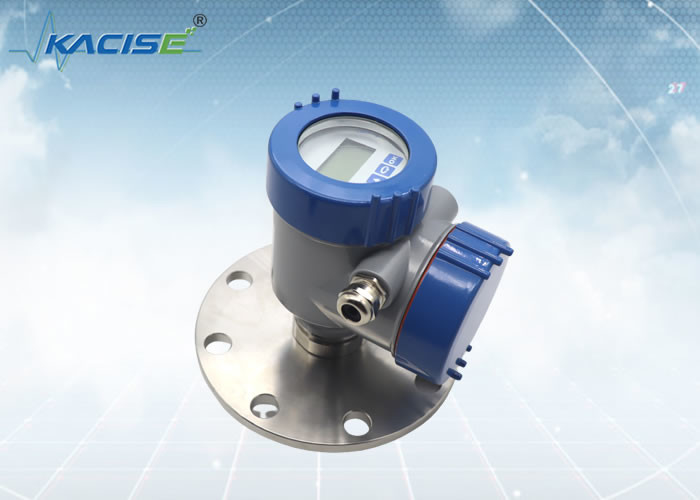

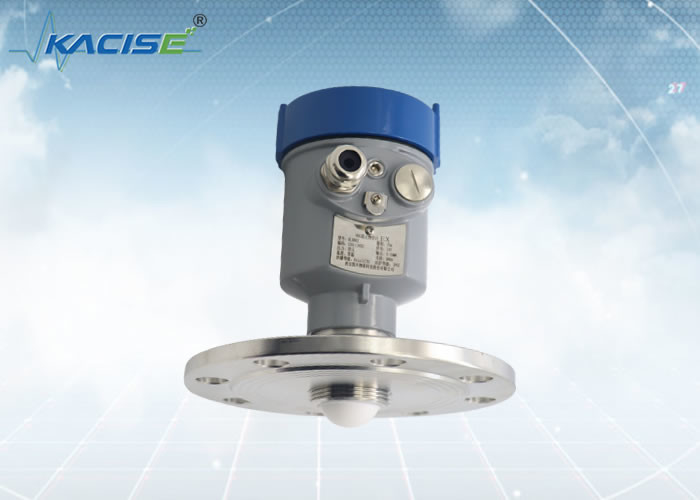

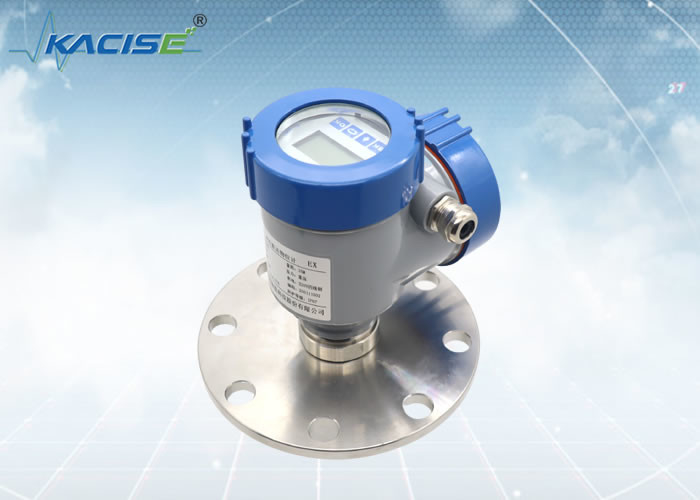

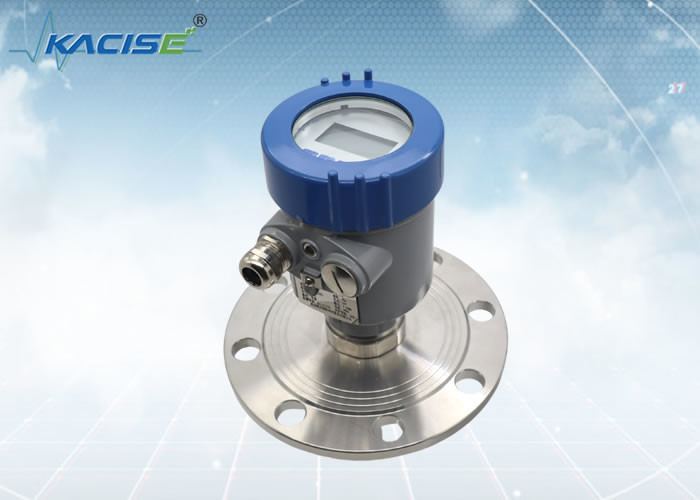

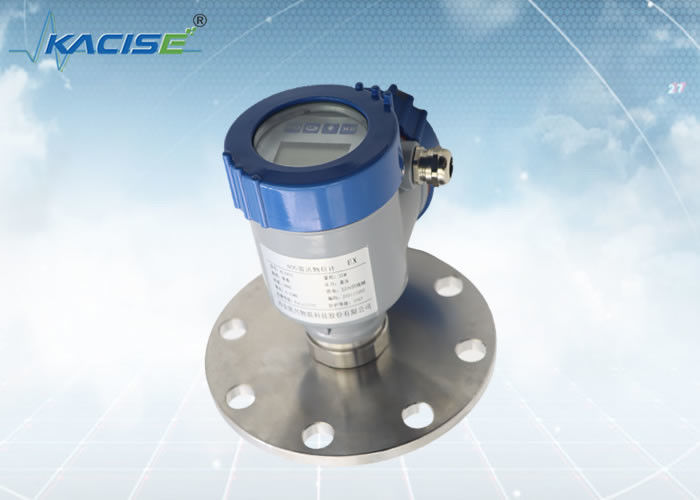

KLD802 PTFE Antenna 80 GHz Radar Level Sensor dengan 3° Beam Angle untuk Pengukuran Cairan yang Tepat

Tingkat dalam fokus
KLD802 beroperasi dengan frekuensi transmisi 80 GHz. Dengan antena 80 mm, sudut pancaran hanya 3°. Sensor radar hanya menerima pantulan yang berbeda dan pasti dari permukaan produk. Hal ini membuat pengukuran lebih akurat dan dapat diandalkan.

Sensor radar sebelumnya memerlukan kelengkapan proses dengan ukuran minimal 1½" untuk mencapai pemfokusan sinyal yang memadai. Oleh karena itu, hampir tidak mungkin menggunakan sensor radar pada wadah yang sangat kecil dengan soket pemasangan yang biasanya kecil. KLD802 beroperasi dengan frekuensi transmisi 80 GHz. Ini setara dengan faktor 3 dibandingkan dengan teknologi yang digunakan hingga saat ini. Oleh karena itu, sistem antena dan pemasangan proses dapat memiliki dimensi yang lebih kecil.

• Pengukuran non-kontak dengan prinsip kerja FMCW;
• Sudut pancarannya kecil dan instrumen lebih mudah menghindari gangguan dari kemungkinan hambatan;
• Ukuran antena radar kecil dan mudah dipasang; Zona mati atas lebih kecil, lebih cocok untuk Pemantauan Air Sungai;

Saat menggunakan pemasangan flensa, jarak minimum antara instrumen dan dinding tangki harus 200mm.

① bidang data

② pusat kapal atau sumbu simetri

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja secara normal jika tidak ada hambatan pada area dengan radius 20cm yang berpusat pada titik pemasangan.

Tinggi spool pemasangan maksimum H max tergantung pada diameter spool pemasangan D dan ukuran sudut peluncuran produk.

Sambungan pemasangan yang terlalu lama akan mempengaruhi kinerja radar.

Xi'an Kacise Optronics Tech Co., Ltd menganggap dirinya sebagai penyedia solusi dan produsen. Kami menawarkan fleksibilitas maksimum dan penawaran hemat biaya untuk pelanggan OEM kami.
Apa yang bisa kami berikan:
Kisarannya mencakup versi/warna cangkang yang disesuaikan, jenis benang (G-Thread/NPT Thread), Perangkat Lunak yang Disesuaikan, cetakan, manual, dan katalog. Jika Anda tertarik untuk memasang di sisi Anda, Modul Radar pasti tersedia.
