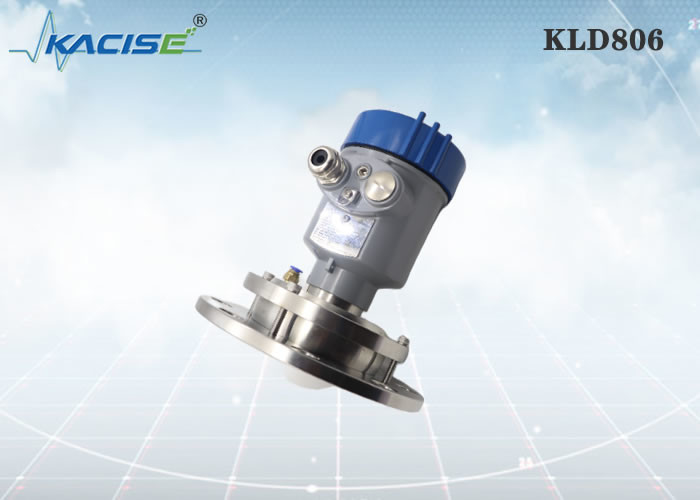

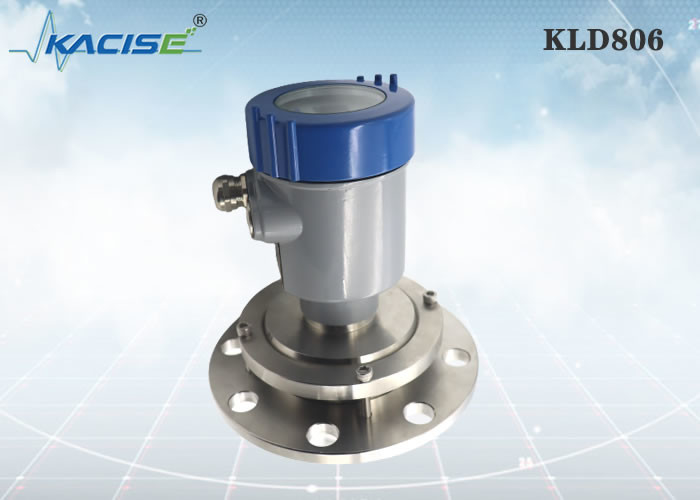

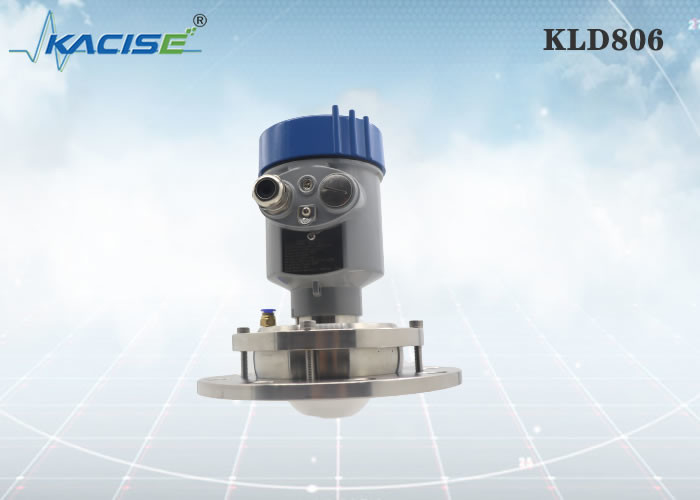

KLD806 80G FM Radar Level Sensor dengan 80GHz Frekuensi Flange Mounting dan PTFE Antenna untuk Silos Semen

76-81GHz produk radar gelombang terus menerus FM mendukung aplikasi empat-kawat dan dua-kawat.Karena frekuensi kerja yang lebih tinggi dan panjang gelombang yang lebih pendek, sangat cocok untuk aplikasi padat.Modus kerja pemancar dan penerima gelombang elektromagnetik melalui lensa memiliki keuntungan unik di lingkungan berdebu tinggi dan suhu yang kerasInstrumen harus diikat dengan flange atau benang untuk membuat instalasi nyaman dan mudah.

• Radar gelombang milimeter, akurasi pengukuran dapat mencapai ± 2 mm, dan zona buta pengukuran minimum adalah 0,05 m.
• Ukuran antena yang lebih kecil memuaskan pengukuran kondisi kerja yang lebih banyak.
• Berbagai antena lensa, sudut peluncuran yang lebih kecil, energi yang lebih terkonsentrasi, sinyal gema yang lebih kuat, dan keandalan yang lebih tinggi daripada produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
• Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal dalam kasus adhesi dan kondensasi.
• Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
• Multiple mode pengukuran, respon radar dalam mode pengukuran cepat

KLD806

Medium: padat, wadah penyimpanan, wadah proses, aplikasi debu yang kuat Jangkauan pengukuran: 0,3m~10/20/30/60/100m Sambungan proses: flange ≥ DN100 Suhu proses: -40~110°C Tekanan proses: -0,1 ∼0,3MPa Ukuran antena: antena lensa 76mm (pembersihan opsional) Bahan antena: PTFE Keakuratan: ±5mm Kelas perlindungan: IP67 Frekuensi pusat: 80GHz Sudut peluncuran: 3° Sumber daya: dua kabel /DC24V empat kawat /DC12 ~ 24V empat kawat /AC220V Casing: aluminium/plastik/baja tahan karat Output sinyal: dua kabel /4...20mA/HART protokol empat kabel 4...20mA/ RS485 Modbus

Saat menggunakan instalasi flange, jarak minimum antara instrumen dan dinding tangki harus 200mm.

1 datum plane

2 pusat wadah atau sumbu simetri

Saat memasang instrumen, hindari menginstalnya di atas inlet material, dan cobalah untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti menggerakkan dayung, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja normal jika tidak ada hambatan di daerah dengan radius 20 cm yang berpusat pada titik pemasangan.

Ketinggian kumparan instalasi maksimum H max tergantung pada diameter kumparan instalasi D dan ukuran sudut peluncuran produk.

Koneksi instalasi yang terlalu lama akan mempengaruhi kinerja radar.

Satuan dalam mm:

Xi'an Kacise Optronics Tech Co., Ltd menganggap dirinya sebagai penyedia solusi dan produsen. Kami menawarkan fleksibilitas maksimum dan penawaran biaya yang dioptimalkan untuk pelanggan OEM kami.
Apa yang bisa kami berikan:
Berbagai termasuk versi shell yang disesuaikan / warna, jenis benang ((G-Thread / NPT Thread), Perangkat Lunak yang disesuaikan, cetakan, manual dan katalog.Modul radar sudah tersedia..
