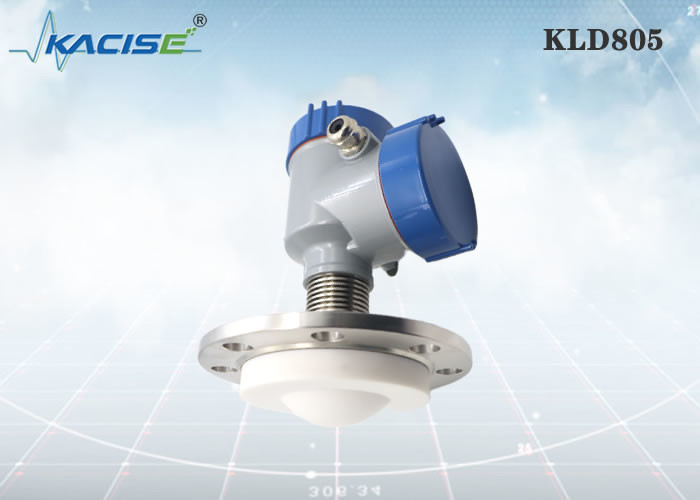

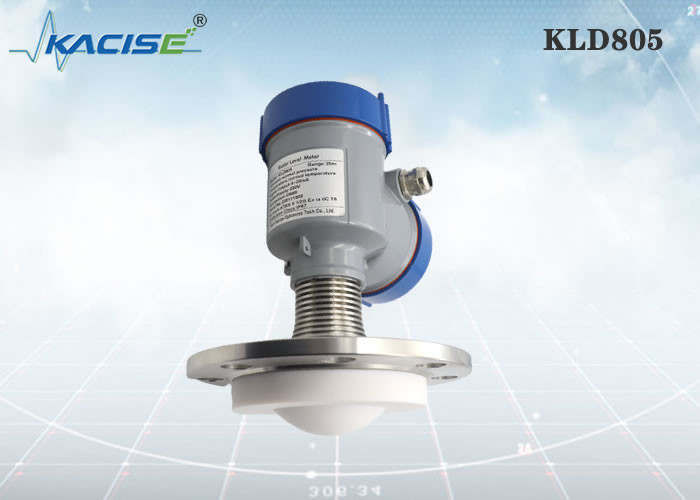

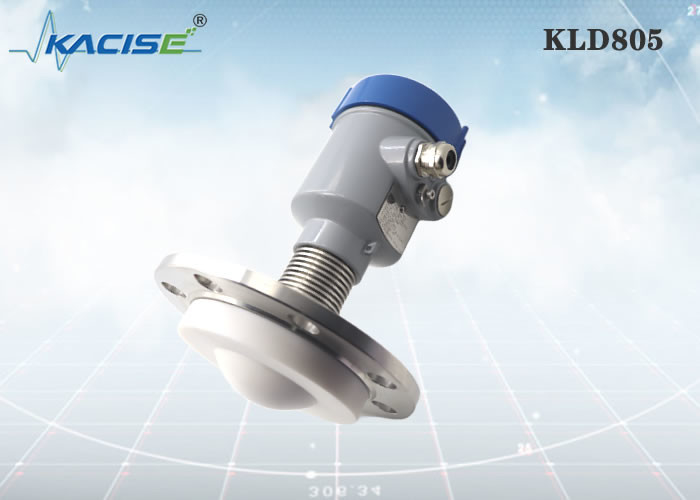

Sensor Level Radar KLD805 80GHz dengan Debugging LCD dan Antena PTFE untuk Pengukuran Cairan Korosif

Komunikasi dan commissioning

• Kabel port serial USB ke RS485 (sistem empat kabel);
• Kabel port serial USB ke TTL (sistem dua kabel);
• Modem USB ke Hart (sistem dua kabel) untuk komunikasi.
• Melalui debugging Bluetooth pada ponsel, debugging di tempat lebih aman dan nyaman.
• Jaringan 4G, debugging jarak jauh melalui modul jarak jauh.

• Berdasarkan chip RF gelombang milimeter CMOS yang dikembangkan sendiri, ia dapat mencapai arsitektur RF yang lebih kompak, rasio signal-to-noise yang lebih tinggi, dan area buta yang lebih kecil.
• Bandwidth kerja 5GHz memungkinkan produk memiliki resolusi pengukuran dan akurasi pengukuran yang lebih tinggi.
• Sudut pancaran antena 3 ° yang paling sempit, gangguan pada lingkungan pemasangan memiliki dampak yang lebih kecil pada instrumen, dan pemasangan lebih nyaman.
• Dengan panjang gelombang yang lebih pendek dan karakteristik pantulan yang lebih baik pada permukaan padat, tidak perlu menggunakan flensa universal untuk membidik.
• Mendukung debugging jarak jauh dan peningkatan jarak jauh, mengurangi waktu tunggu dan meningkatkan efisiensi kerja.
• Mendukung debugging Bluetooth pada ponsel, nyaman untuk pemeliharaan di tempat

KLD805

Medium: cairan korosif yang kuat, uap, busa, suhu tinggi. dan tekanan tinggi Rentang pengukuran: 0,1m~10/20/30/60/100m Koneksi proses: flensa ≥ DN80 Suhu proses: -40～200℃ Tekanan proses: -0,1～2,5MPa Ukuran antena: antena lensa 76mm (sesuai ukuran flensa) Bahan antena: PTFE/pengisian keseluruhan Akurasi: ±1mm Kelas perlindungan: IP67 Frekuensi tengah: 80GHz Sudut peluncuran: 3° Catu daya: dua kabel/DC24V empat kawat /DC12~24V empat kabel /AC220V Casing: alumunium/plastik/baja tahan karat Keluaran sinyal: protokol dua kabel /4...20mA/HART empat kabel 4...20mA/ RS485 Modbus

Saat menggunakan pemasangan flensa, jarak minimum antara instrumen dan dinding tangki harus 200mm.

1. bidang data
2. pusat kapal atau sumbu simetri

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja secara normal jika tidak ada hambatan pada area dengan radius 20cm yang berpusat pada titik pemasangan.

Tinggi spool pemasangan maksimum H max tergantung pada diameter spool pemasangan D dan ukuran sudut peluncuran produk.

Sambungan pemasangan yang terlalu lama akan mempengaruhi kinerja radar.

Satuan dalam mm:

Xi'an Kacise Optronics Tech Co., Ltd menganggap dirinya sebagai penyedia solusi dan produsen. Kami menawarkan fleksibilitas maksimum dan penawaran hemat biaya untuk pelanggan OEM kami.

• Kisarannya mencakup versi/warna cangkang yang disesuaikan, jenis benang (G-Thread/NPT Thread), Perangkat Lunak yang Disesuaikan, cetakan, manual, dan katalog.
• Jika Anda tertarik untuk memasang di sisi Anda, Modul Radar pasti tersedia.
