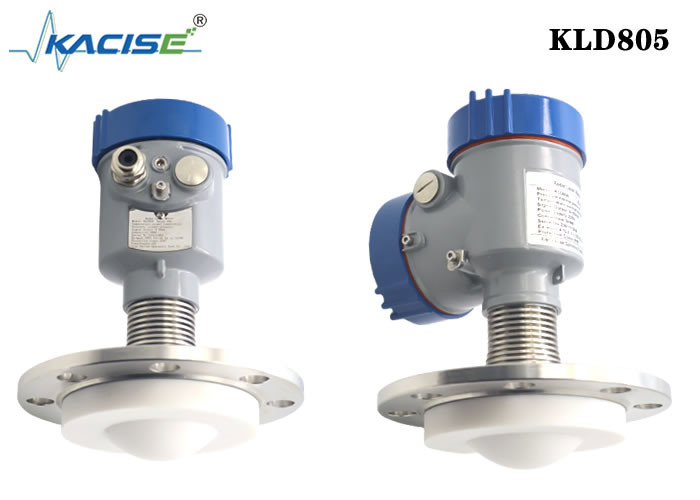

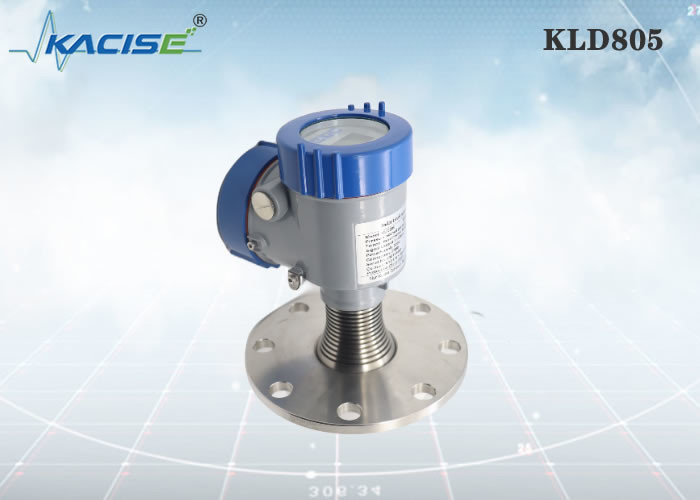

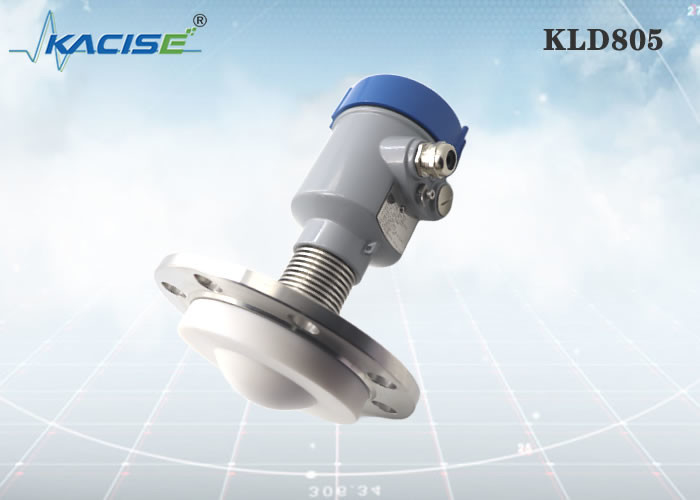

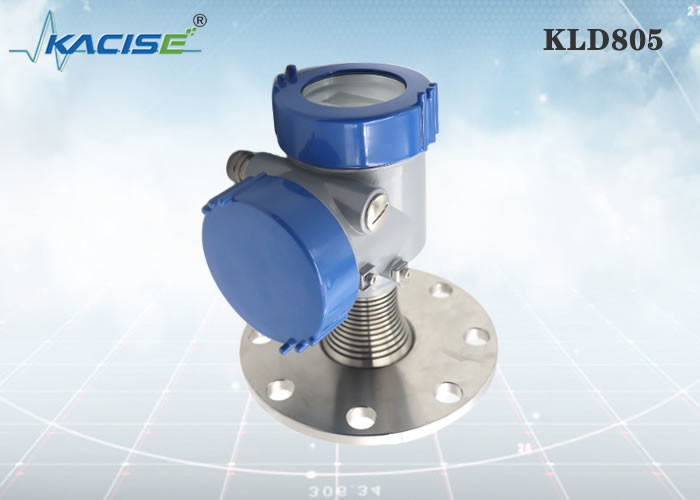

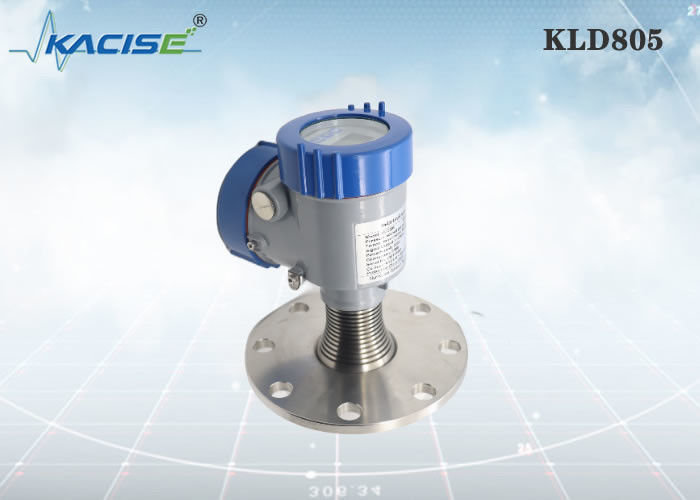

Alat Ukur Tingkat Radar KLD805 80G untuk Lingkungan Tekanan Tinggi Suhu Tinggi dengan Antena PTFE

Perkenalan

Perbedaan Penerapan Rentang Frekuensi Pemancar Tingkat Radar

Lingkungan yang kotor dan tercemar

Dengan penggunaan jangka panjang, kotoran dan polutan yang terkumpul pada antena akan mempengaruhi kekuatan dan arah sinyal radar. Untuk sinyal frekuensi tinggi, kotoran apa pun yang menutupi antena akan menyerap lebih banyak energi, dan arah pancarannya bisa berubah. Hal ini mengakibatkan hilangnya kekuatan sinyal. Jadi, teknologi frekuensi rendah dan frekuensi menengah lebih cocok.

Tangki penyimpanan dengan kondensat dan/atau uap

Kondensasi dan uap dapat menyebabkan pantulan pada permukaan produk tertutupi oleh “suara” tetesan air. Ini lebih merupakan masalah bagi sinyal frekuensi tinggi. Jadi teknik frekuensi menengah dan rendah adalah pilihan yang lebih baik. Antena dengan permukaan datar dan horizontal harus selalu dihindari karena kondensasi.

Uap dan agitasi tinggi

Pastikan untuk memilih pengukur level radar gelombang milimeter 80G. Pengukur level radar 80G memiliki frekuensi transmisi yang tinggi dan memiliki penetrasi yang baik serta tidak terpengaruh oleh uap. Sudut transmisi 2° dapat secara efektif menghindari gangguan pisau pengaduk. Algoritma Pelacakan gema yang unik menghindari pembacaan beberapa gema ketika level material tinggi.

Aplikasi dengan turbulensi, gelombang dan riak

Gelombang dan riak sering ditemukan pada permukaan cairan proses dalam tangki besar. Dan turbulensi ini sangat merugikan pengukuran frekuensi tinggi. Instrumen tingkat frekuensi rendah dan menengah memancarkan panjang gelombang yang lebih panjang, sehingga kinerjanya lebih baik.

Aplikasi busa

Seperti debu dan kondensasi, lapisan busa di atas cairan dapat menyerap sinyal radar, sehingga pengukuran akurat menjadi lebih sulit. Frekuensi rendah paling cocok digunakan pada busa tebal, seperti bir, molase, atau lateks. Untuk busa yang lebih ringan, bagian tengahnya bekerja dengan baik. Teknik frekuensi tinggi harus dihindari dalam aplikasi busa.

Spesifikasi

KLD805

Medium: cairan korosif yang kuat, uap, busa, suhu tinggi. dan tekanan tinggi Rentang pengukuran: 0,1m~10/20/30/60/100m Koneksi proses: flensa ≥ DN80 Suhu proses: -40～200℃ Tekanan proses: -0,1～2,5MPa Ukuran antena: antena lensa 76mm (sesuai ukuran flensa) Bahan antena: PTFE/pengisian keseluruhan Akurasi: ±1mm Kelas perlindungan: IP67 Frekuensi tengah: 80GHz Sudut peluncuran: 3° Catu daya: dua kabel/DC24V empat kawat /DC12~24V empat kabel /AC220V Casing: alumunium/plastik/baja tahan karat Keluaran sinyal: protokol dua kabel /4...20mA/HART empat kabel 4...20mA/ RS485 Modbus

Instalasi

1. Instalasi Flensa

Saat menggunakan pemasangan flensa, jarak minimum antara instrumen dan dinding tangki harus 200mm.

① bidang data

② pusat kapal atau sumbu simetri

2. Instalasi Pengangkatan

Persyaratan Instalasi

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja secara normal jika tidak ada hambatan pada area dengan radius 20cm yang berpusat pada titik pemasangan.

Diagram koneksi instalasi:

Tinggi spool pemasangan maksimum H max tergantung pada diameter spool pemasangan D dan ukuran sudut peluncuran produk.

Sambungan pemasangan yang terlalu lama akan mempengaruhi kinerja radar.

Ukuran

Dimensi Casing
Satuan dalam mm:

Produksi:
