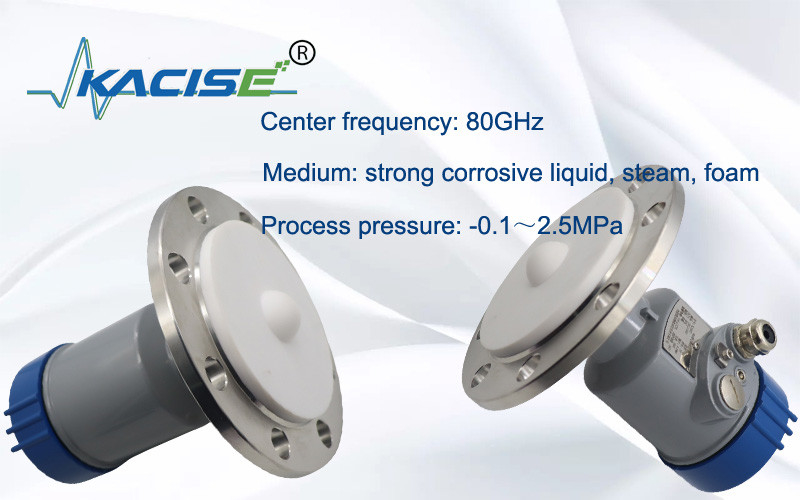

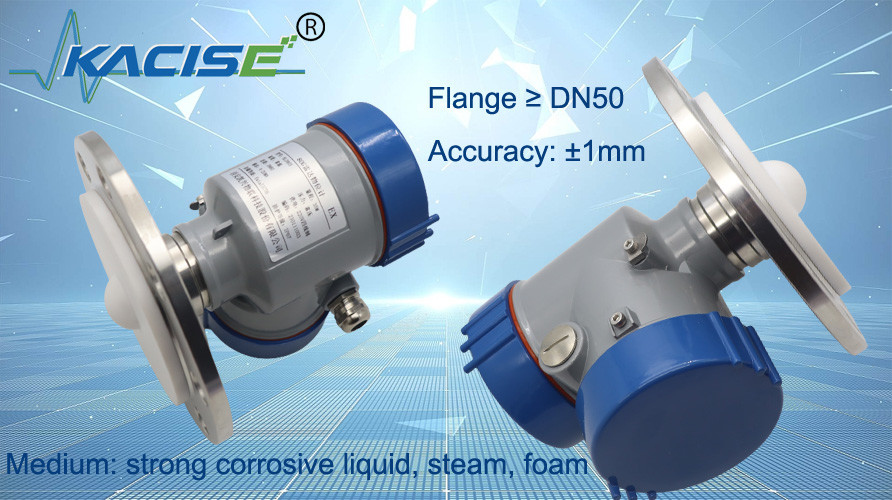

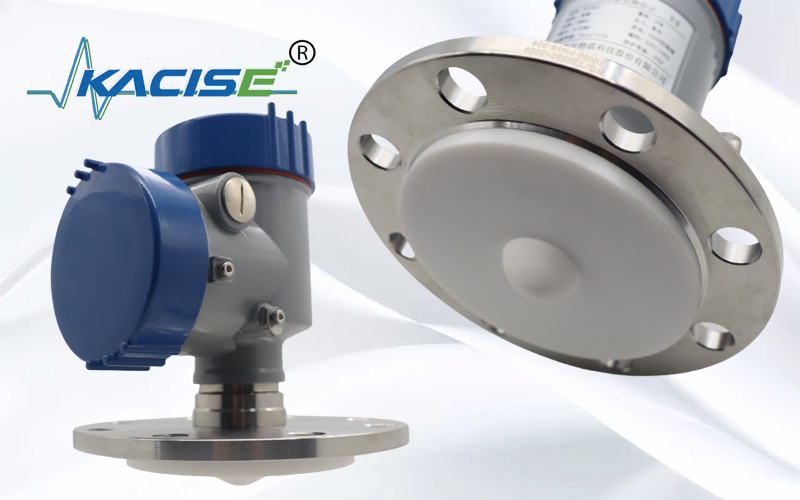

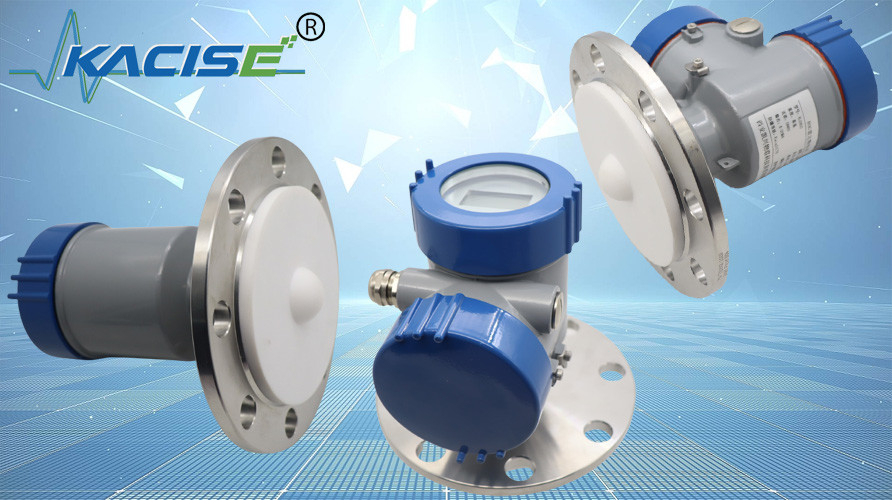

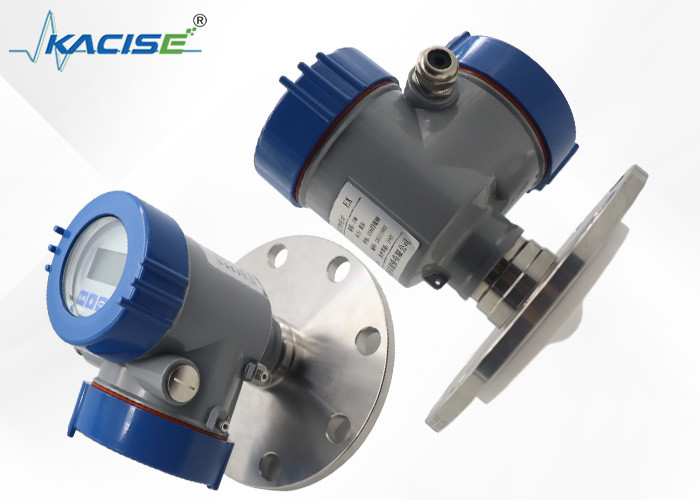

OEM 80GHz FMCW Radar Level Meter dengan 100m Range dan 4-20mA Output untuk Tangki Air

KLD803 Tangki Air Pengukur Tingkat Radar OEM 4-20mA 100M Pemancar Tingkat Radar FMCW

Pengukur level radar KLD803 80G mengadopsi teknologi gelombang kontinu termodulasi frekuensi (FMCW). Antena memancarkan sinyal radar FM frekuensi tinggi, dan frekuensi sinyal radar meningkat secara linier. Sinyal radar yang ditransmisikan diterima oleh antena yang sama setelah dipantulkan oleh media yang diukur. Pada saat yang sama, perbedaan frekuensi antara frekuensi sinyal yang ditransmisikan dan frekuensi sinyal yang diterima sebanding dengan jarak yang diukur. Sinyal perbedaan frekuensi yang dikumpulkan dikenai transformasi Fourier cepat (FFT) untuk mendapatkan spektrum gema yang dipantulkan, dan jarak ke target yang akan diukur didasarkan pada hal ini.

Antena radar memancarkan pulsa gelombang mikro sempit yang akan dipantulkan kembali ketika mencapai permukaan medium yang diuji dan kemudian diterima kembali oleh sistem antena. Sinyal harus ditransmisikan ke sirkuit listrik dan kemudian diubah menjadi sinyal level. Karena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan gelombang mikro untuk ditransmisikan ke permukaan medium yang diuji dan kemudian dipantulkan kembali hampir 0.

• Radar gelombang milimeter, akurasi pengukuran dapat mencapai ±2mm, dan zona buta pengukuran minimum adalah 0,05m.
• Ukuran antena yang lebih kecil memenuhi pengukuran kondisi kerja yang lebih banyak.
• Berbagai antena lensa, sudut peluncuran lebih kecil, energi lebih terkonsentrasi, sinyal gema lebih kuat, dan keandalan lebih tinggi dibandingkan produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
• Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal jika terjadi adhesi dan kondensasi.
• Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
• Berbagai mode pengukuran, respons radar dalam mode pengukuran cepat

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Catu Daya

(4～20) mA/HART(2 kabel)

Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti. Silakan merujuk ke data teknis untuk rentang tegangan suplai tertentu.

(4～20) mA(4 kabel/6 kabel)

Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal arus (sinyal saat ini dan antarmuka RS485 dapat dikeluarkan pada saat yang sama, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).

RS485/Modbus

Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal digital. (Sinyal saat ini dan antarmuka RS485 dapat dikeluarkan secara bersamaan, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).

Harap patuhi persyaratan peraturan instalasi listrik setempat! Patuhi peraturan setempat untuk kesehatan dan keselamatan personel. Semua pengoperasian komponen kelistrikan instrumen harus diselesaikan oleh para profesional yang telah menerima pelatihan formal. Silakan periksa papan nama instrumen untuk memastikan bahwa spesifikasi produk memenuhi kebutuhan Anda. Harap pastikan bahwa tegangan catu dayatage sesuai dengan persyaratan pada papan nama instrumen.

Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67, pastikan kepala penyegel kabel kedap air. Seperti yang ditunjukkan di bawah ini:

Cara memastikan bahwa instalasi memenuhi persyaratan IP67:

• Pastikan kepala penyegel tidak rusak.
• Pastikan kabel tidak rusak.
• Harap pastikan bahwa kabel yang digunakan memenuhi persyaratan peraturan sambungan listrik.
• Sebelum memasuki antarmuka kelistrikan, tekuk kabel ke bawah untuk memastikan air tidak mengalir ke dalam wadah, lihat ①
• Silakan kencangkan kelenjar kabel, lihat ②
• Silakan sambungkan antarmuka listrik yang tidak digunakan dengan steker buta, lihat ③

Sudut Balok

Sudut pancaran adalah sudut pancaran di mana kerapatan energi gelombang radar mencapai setengah dari nilai maksimumnya (lebar 3dB). Gelombang mikro memancarkan sinyal di luar jangkauan pancaran dan dapat dipantulkan oleh objek yang mengganggu.

Semakin besar ukuran antena dan semakin kecil sudut pancaran α maka interferensi gema yang dihasilkan akan semakin kecil.
Untuk pengukuran yang lebih akurat, hindari memasang perangkat internal apa pun (seperti sakelar batas, sensor suhu, alas, cincin vakum, koil pemanas, penyekat, dll.) dalam jangkauan pancaran sinyal.
