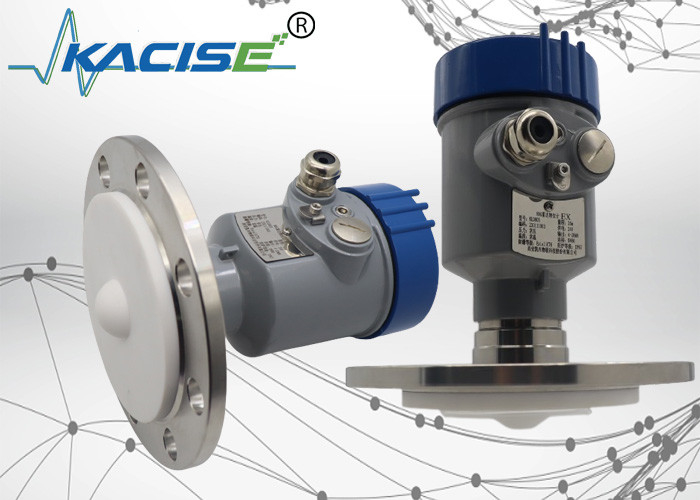

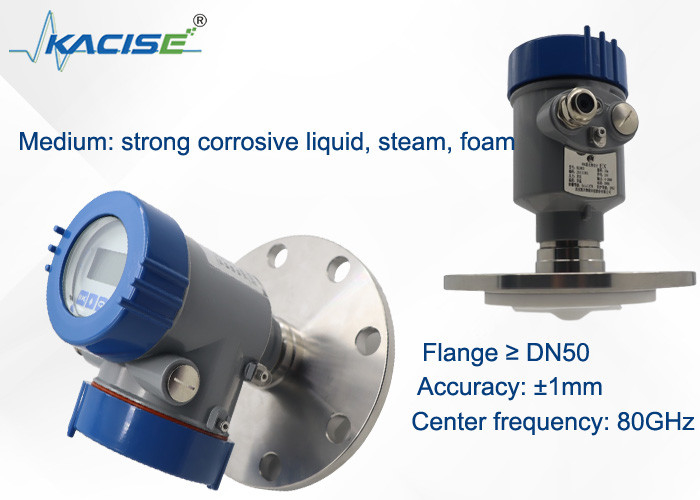

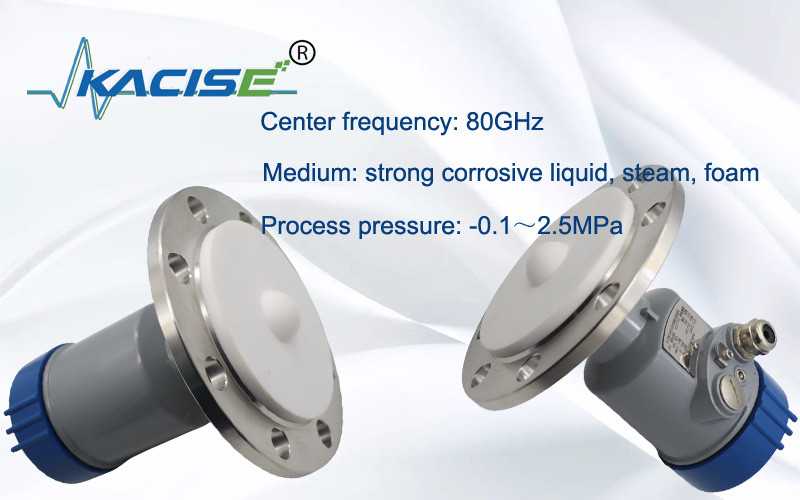

Pengukuran tingkat radar 80G, cocok untuk tangki suhu tinggi, tekanan tinggi, dan korosif

Pengukuran tingkat radar 80G, cocok untuk tangki suhu tinggi, tekanan tinggi, dan korosif

1.Pengantar
KLD803 80G radar level gauge menggunakan teknologi FMCW. Antenna memancarkan sinyal radar FM frekuensi tinggi dengan frekuensi linear meningkat.diterima oleh antena yang samaPerbedaan frekuensi antara sinyal yang dikirim dan diterima sebanding dengan jarak yang diukur.Sinyal perbedaan frekuensi yang dikumpulkan menjalani FFT untuk mendapatkan spektrum gema dan menghitung jarak target.

2Dimensi produk



3Prinsip Kerja
Anten radar mengirimkan pulsa gelombang mikro sempit yang akan dipantulkan kembali ketika mencapai permukaan media yang diuji dan kemudian diterima kembali oleh sistem antena.Sinyal harus dikirim ke sirkuit listrik dan kemudian dikonversi menjadi sinyal tingkatKarena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan untuk transmisi gelombang mikro ke permukaan media yang diuji dan kemudian dipantulkan kembali hampir 0.

Aku tidak tahu.
4.Fitur teknis

• Radar gelombang milimeter, akurasi pengukuran dapat mencapai ± 2 mm, dan zona buta pengukuran minimum adalah 0,05 m.
• Ukuran antena yang lebih kecil memuaskan pengukuran kondisi kerja yang lebih banyak.
• Berbagai antena lensa, sudut peluncuran yang lebih kecil, energi yang lebih terkonsentrasi, sinyal gema yang lebih kuat, dan keandalan yang lebih tinggi daripada produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
• Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal dalam kasus adhesi dan kondensasi.
• Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
• Multiple mode pengukuran, respon radar dalam mode pengukuran cepat


5Spesifikasi Teknis dan Pilihan Model

6. Persyaratan Instalasi
Saat memasang instrumen, hindari menginstalnya di atas inlet material, dan cobalah untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti menggerakkan dayung, dll.


7. Koneksi Listrik
Sumber Daya
(4 ¢ 20) mA/HART ((2 kabel)
Sumber daya dan sinyal arus keluar berbagi kabel berlapis dua inti. Silakan lihat data teknis untuk rentang tegangan pasokan tertentu.

(4 ¢ 20) mA ((4 kawat/6 kawat)
Sumber daya listrik harus dipenuhi secara terpisah,dan kabel berlapis empat inti digunakan untuk catu daya dan sinyal arus (sinyal arus dan antarmuka RS485 dapat keluar pada saat yang sama, dan kabel terlindung enam inti diperlukan untuk output simultan).

RS485/Modbus
Sumber daya listrik harus didukung secara terpisah, dan kabel berlapis empat inti digunakan untuk pasokan daya dan sinyal digital. (Sinyal arus dan antarmuka RS485 dapat dikeluarkan pada saat yang sama,dan kabel berlapis enam inti diperlukan untuk output bersamaan).

8. Koneksi

9.Linearitas sensor
Sudut balok
Sudut sinar adalah sudut sinar di mana kepadatan energi gelombang radar mencapai setengah dari nilai maksimumnya (3dB lebar).Gelombang mikro memancarkan sinyal di luar rentang sinar dan dapat dipantulkan oleh benda yang mengganggu.
