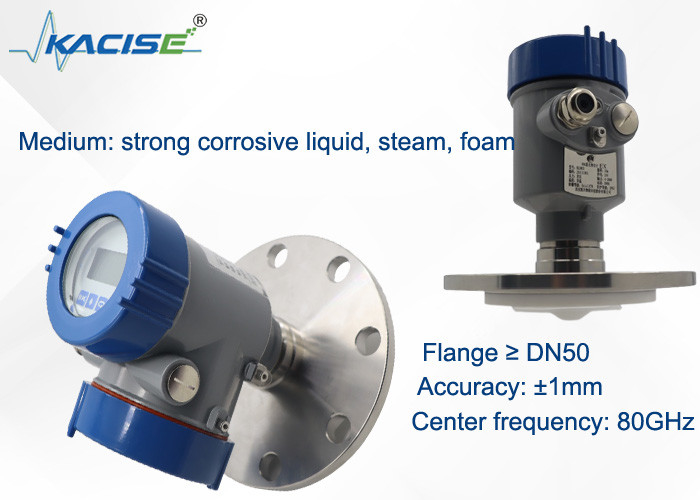

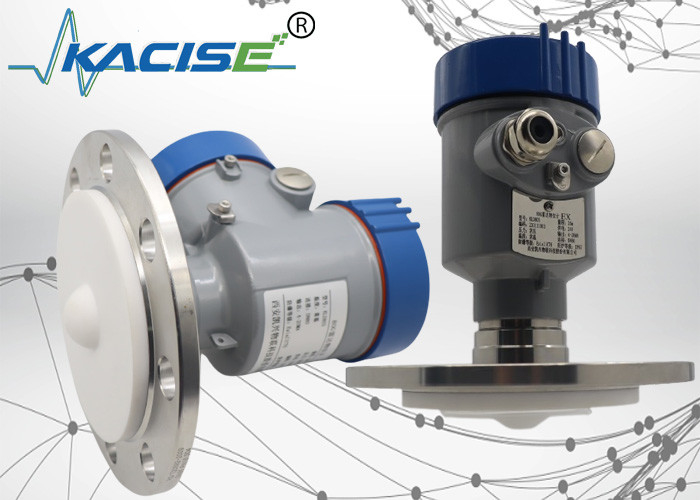

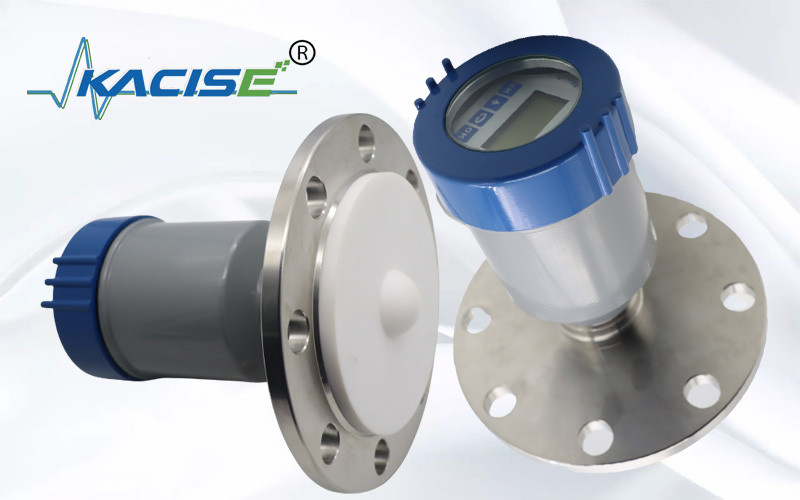

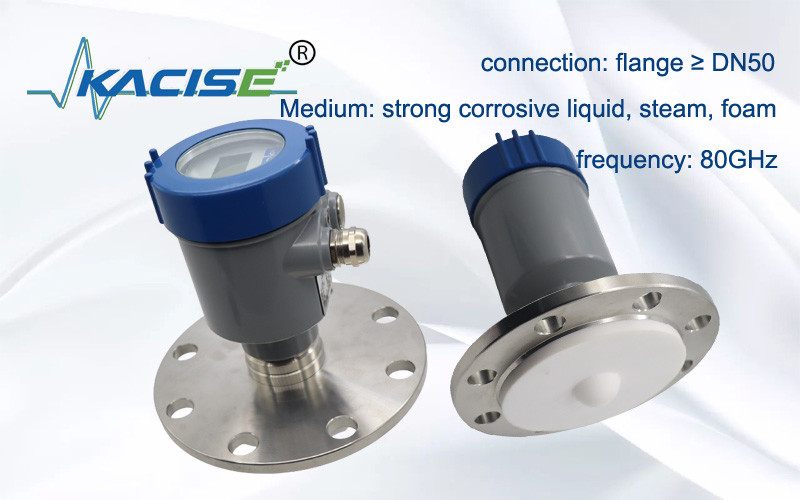

Kacise 80GHz Radar Level Transmitter dengan RS485 Modbus Output untuk 100m Range Level Measurement

Pemancar tingkat radar Kacise RS485 adalah perangkat luar biasa dan sangat canggih yang dirancang untuk pengukuran tingkat yang tepat. Dengan sensor tingkat radar frekuensi 80G yang dapat disesuaikan, ia menawarkan fleksibilitas dan akurasi yang luar biasa. Sensor ini dapat disesuaikan untuk beradaptasi dengan skenario aplikasi yang berbeda, memastikan kinerja optimal di berbagai lingkungan.

Pemancar dilengkapi dengan antarmuka RS485, memungkinkan komunikasi tanpa batas dengan sistem kontrol lainnya. Hal ini memungkinkan integrasi yang mudah ke dalam pengaturan otomasi industri yang ada, memfasilitasi transfer data yang efisien dan pemantauan jarak jauh. Kemampuan mengukur hingga jangkauan 100m membuatnya cocok untuk berbagai macam tangki penyimpanan dan kapal, baik di industri kimia, minyak, atau pengolahan air. Sebagai produk OEM, produk ini memberikan peluang kepada produsen untuk menyesuaikan dan mengintegrasikannya sesuai dengan kebutuhan proyek tertentu, sehingga meningkatkan fungsionalitas keseluruhan dan kompatibilitas solusi pengukuran level. Konstruksi perangkat yang kokoh memastikan pengoperasian yang andal bahkan dalam kondisi yang keras dan menantang, memberikan kemampuan penginderaan tingkat jangka panjang dan stabil.

Antena radar memancarkan pulsa gelombang mikro sempit yang akan dipantulkan kembali ketika mencapai permukaan medium yang diuji dan kemudian diterima kembali oleh sistem antena. Sinyal harus ditransmisikan ke sirkuit listrik dan kemudian diubah menjadi sinyal level. Karena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan gelombang mikro untuk ditransmisikan ke permukaan medium yang diuji dan kemudian dipantulkan kembali hampir 0.

• Radar gelombang milimeter, akurasi pengukuran dapat mencapai ±2mm, dan zona buta pengukuran minimum adalah 0,05m.
• Ukuran antena yang lebih kecil memenuhi pengukuran kondisi kerja yang lebih banyak.
• Berbagai antena lensa, sudut peluncuran lebih kecil, energi lebih terkonsentrasi, sinyal gema lebih kuat, dan keandalan lebih tinggi dibandingkan produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
• Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal jika terjadi adhesi dan kondensasi.
• Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
• Berbagai mode pengukuran, respons radar dalam mode pengukuran cepat

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Catu Daya
(4～20) mA/HART(2 kabel)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti. Silakan merujuk ke data teknis untuk rentang tegangan suplai tertentu.
(4～20) mA(4 kabel/6 kabel)
Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal arus (sinyal saat ini dan antarmuka RS485 dapat dikeluarkan pada saat yang sama, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).
RS485/Modbus
Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal digital. (Sinyal saat ini dan antarmuka RS485 dapat dikeluarkan secara bersamaan, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).

Harap patuhi persyaratan peraturan instalasi listrik setempat! Patuhi peraturan setempat untuk kesehatan dan keselamatan personel. Semua pengoperasian komponen kelistrikan instrumen harus diselesaikan oleh para profesional yang telah menerima pelatihan formal. Silakan periksa papan nama instrumen untuk memastikan bahwa spesifikasi produk memenuhi kebutuhan Anda. Harap pastikan bahwa tegangan catu dayatage sesuai dengan persyaratan pada papan nama instrumen.

Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67, pastikan kepala penyegel kabel kedap air. Seperti yang ditunjukkan di bawah ini:

Cara memastikan bahwa instalasi memenuhi persyaratan IP67:

• Pastikan kepala penyegel tidak rusak.
• Pastikan kabel tidak rusak.
• Harap pastikan bahwa kabel yang digunakan memenuhi persyaratan peraturan sambungan listrik.
• Sebelum memasuki antarmuka kelistrikan, tekuk kabel ke bawah untuk memastikan air tidak mengalir ke dalam wadah, lihat ①
• Silakan kencangkan kelenjar kabel, lihat ②
• Silakan sambungkan antarmuka listrik yang tidak digunakan dengan steker buta, lihat ③

Sudut Balok
Sudut pancaran adalah sudut pancaran di mana kerapatan energi gelombang radar mencapai setengah dari nilai maksimumnya (lebar 3dB). Gelombang mikro memancarkan sinyal di luar jangkauan pancaran dan dapat dipantulkan oleh objek yang mengganggu.

Semakin besar ukuran antena dan semakin kecil sudut pancaran α maka interferensi gema yang dihasilkan akan semakin kecil.
Untuk pengukuran yang lebih akurat, hindari memasang perangkat internal apa pun (seperti sakelar batas, sensor suhu, alas, cincin vakum, koil pemanas, penyekat, dll.) dalam jangkauan pancaran sinyal.
