Pemancar Level Cairan Radar Non-Kontak 80G Tekanan Tinggi 30m Untuk Cairan yang Agak Korosif
Deskripsi Produk
Pemancar Level Cairan Radar Non-Kontak 80G Tekanan Tinggi 30m adalah pilihan yang sangat baik untuk menangani cairan yang agak korosif. Dengan teknologi radar 80G-nya, ia dapat mengukur level cairan hingga 30 meter secara presisi bahkan di bawah tekanan tinggi. Desain non-kontaknya mengurangi keausan, memastikan daya tahan dan pembacaan yang akurat dalam aplikasi industri yang menuntut.
1. Dimensi Produk
2. Prinsip Kerja
Antena radar mengirimkan pulsa gelombang mikro sempit yang akan dipantulkan kembali saat mencapai permukaan medium yang diuji dan kemudian diterima lagi oleh sistem antena. Sinyal akan dikirimkan ke rangkaian listrik dan kemudian diubah menjadi sinyal level. Karena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan untuk transmisi gelombang mikro ke permukaan medium yang diuji dan kemudian dipantulkan kembali hampir 0.
3. Fitur Teknis
- Radar gelombang milimeter, akurasi pengukuran dapat mencapai hingga ±2mm, dan zona buta pengukuran minimum adalah 0,05m.
- Ukuran antena yang lebih kecil memenuhi pengukuran lebih banyak kondisi kerja.
- Berbagai antena lensa, sudut peluncuran yang lebih kecil, energi yang lebih terkonsentrasi, sinyal gema yang lebih kuat, dan keandalan yang lebih tinggi daripada produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
- Ia memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal dalam kasus adhesi dan kondensasi.
- Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
- Beberapa mode pengukuran, respons radar dalam mode pengukuran cepat.
4. Spesifikasi Teknis dan Pilihan Model
| Model | KLD802 |
| Medium | cairan non-korosif, cairan yang agak korosif |
| Rentang pengukuran | 0.1m~10/20/30/60/100m |
| Koneksi proses | flensa ≥ DN80 |
| Suhu proses | -40～110℃ |
| Tekanan proses | -0.1～1.6 MPa |
| Ukuran antena | antena lensa 32mm |
| Material antena | PTFE |
| Akurasi | ±1mm (rentang di bawah 35m) ±5mm (rentang antara 35m dan 100m) |
| Kelas perlindungan | P67 |
| Frekuensi tengah | 80GHz |
| Sudut peluncuran | 3° |
| Catu daya | Dua-kawat /DC24V / empat-kawat /DC12~24V / empat-kawat /AC220V |
| Casing | aluminium/plastik/baja tahan karat |
| Keluaran sinyal | dua-kawat /4...20mA/protokol HART empat-kawat / 4...20mA/ RS485 Modbus |
5. Persyaratan Pemasangan
Saat memasang instrumen, hindari pemasangan di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang memengaruhi sinyal, seperti dayung pengaduk, dll.
6. Sambungan Listrik
Catu Daya
(4～20) mA/HART(2 kawat)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti. Silakan merujuk ke data teknis untuk rentang tegangan suplai tertentu.
(4～20) mA(4 kawat/6 kawat)
Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal arus (sinyal arus dan antarmuka RS485 dapat dikeluarkan pada saat yang sama, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).
RS485/Modbus
Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal digital. (Sinyal arus dan antarmuka RS485 dapat dikeluarkan pada saat yang sama, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).
7. Koneksi
8. Panduan Keselamatan
Harap patuhi persyaratan peraturan pemasangan listrik setempat! Ikuti peraturan setempat untuk kesehatan dan keselamatan personel. Semua operasi pada komponen listrik instrumen harus diselesaikan oleh profesional yang telah menerima pelatihan formal. Silakan periksa pelat nama instrumen untuk memastikan bahwa spesifikasi produk memenuhi persyaratan Anda. Harap pastikan bahwa tegangan catu daya konsisten dengan persyaratan pada pelat nama instrumen.
9. Tingkat Perlindungan
Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67, harap pastikan ketahanan air dari kepala segel kabel. Seperti yang ditunjukkan di bawah ini:
Cara memastikan bahwa pemasangan memenuhi persyaratan IP67:
- Pastikan kepala segel tidak rusak.
- Pastikan kabel tidak rusak.
- Harap pastikan bahwa kabel yang digunakan memenuhi persyaratan peraturan sambungan listrik.
- Sebelum memasuki antarmuka listrik, tekuk kabel ke bawah untuk memastikan bahwa air tidak akan mengalir ke dalam rumah, lihat ①
- Kencangkan kelenjar kabel, lihat ②
- Silakan pasang antarmuka listrik yang tidak digunakan dengan steker buta, lihat ③
10. Linearitas Sensor
Sudut Sinar
Sudut sinar adalah sudut sinar di mana kepadatan energi gelombang radar mencapai setengah dari nilai maksimumnya (lebar 3dB). Gelombang mikro memancarkan sinyal di luar jangkauan sinar dan dapat dipantulkan oleh benda yang mengganggu.
| Diameter Antena Lensa | Φ32mm Lensa Antena | Φ42mm Lensa Antena | Φ76mm Lensa Antena | Φ74.7mm Lensa Antena dengan pembersihan udara |
| Sudut Sinar | 7° | 6° | 3° | 3° |
Semakin besar ukuran antena dan semakin kecil sudut sinar α, semakin sedikit gema interferensi yang akan dihasilkan.
Untuk pengukuran yang lebih akurat, hindari memasang perangkat internal apa pun (seperti sakelar batas, sensor suhu, alas, cincin vakum, koil pemanas, sekat, dll.) dalam jangkauan sinar sinyal.

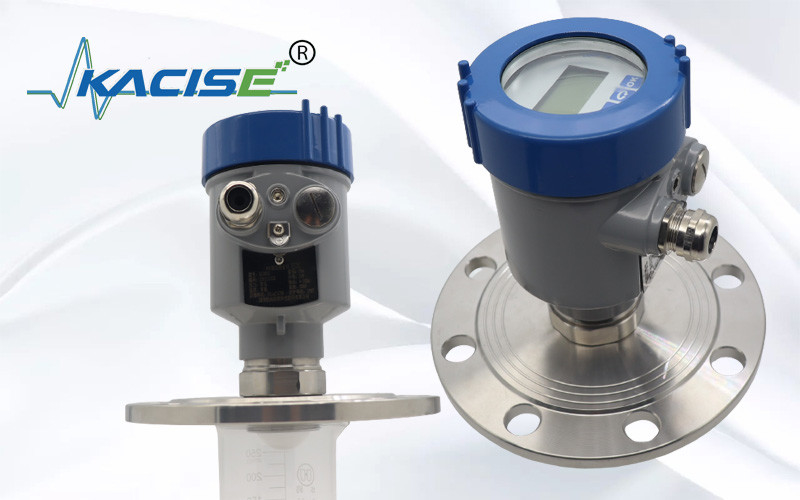

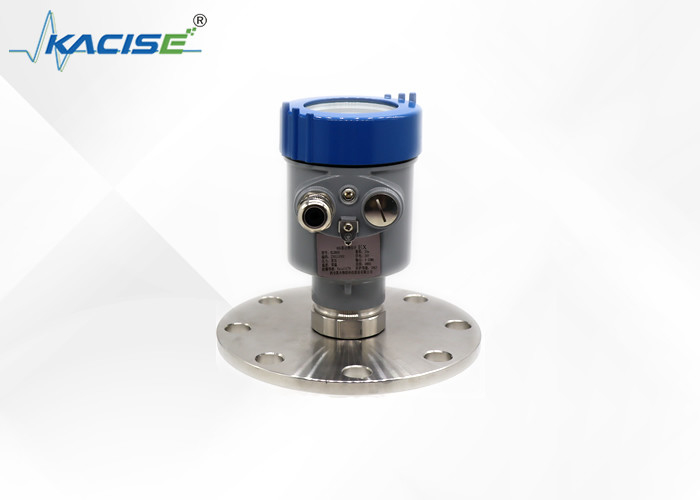

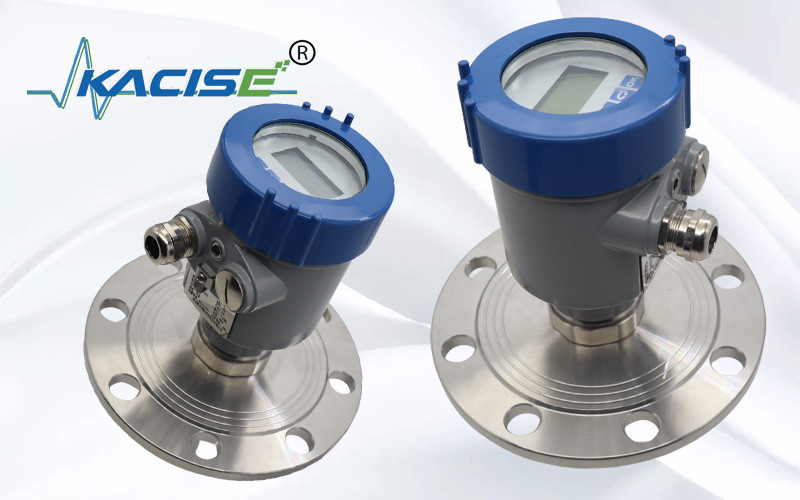

Tampilan Produk Seri KLD800
