Pemancar Tingkat Radar KLD805 80GHz untuk Cairan Korosif Kuat dengan Akurasi ±1mm dan Teknologi FMCW

Pengukur level radar 80G seri KLD800 mengadopsi teknologi gelombang kontinu termodulasi frekuensi (FMCW). Antena memancarkan sinyal radar FM frekuensi tinggi, dan frekuensi sinyal radar meningkat secara linier. Sinyal radar yang ditransmisikan diterima oleh antena yang sama setelah dipantulkan oleh media yang diukur. Pada saat yang sama, perbedaan frekuensi antara frekuensi sinyal yang ditransmisikan dan frekuensi sinyal yang diterima sebanding dengan jarak yang diukur. Sinyal perbedaan frekuensi yang dikumpulkan dikenai transformasi Fourier cepat (FFT) untuk mendapatkan spektrum gema yang dipantulkan, dan jarak ke target yang akan diukur dihitung berdasarkan hal ini.

• Radar gelombang milimeter, akurasi pengukuran dapat mencapai ±2mm, dan zona buta pengukuran minimum adalah 0,05m.
• Ukuran antena yang lebih kecil memenuhi pengukuran kondisi kerja yang lebih banyak.
• Berbagai antena lensa, sudut peluncuran lebih kecil, energi lebih terkonsentrasi, sinyal gema lebih kuat, dan keandalan lebih tinggi dibandingkan produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
• Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal jika terjadi adhesi dan kondensasi.
• Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
• Berbagai mode pengukuran, respons radar dalam mode pengukuran cepat.

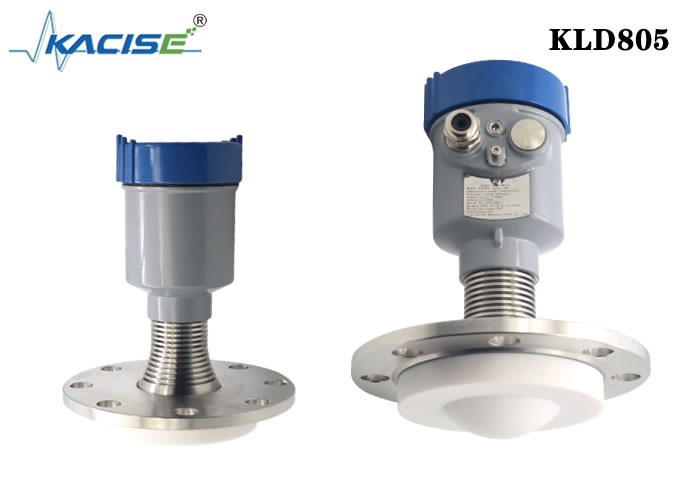

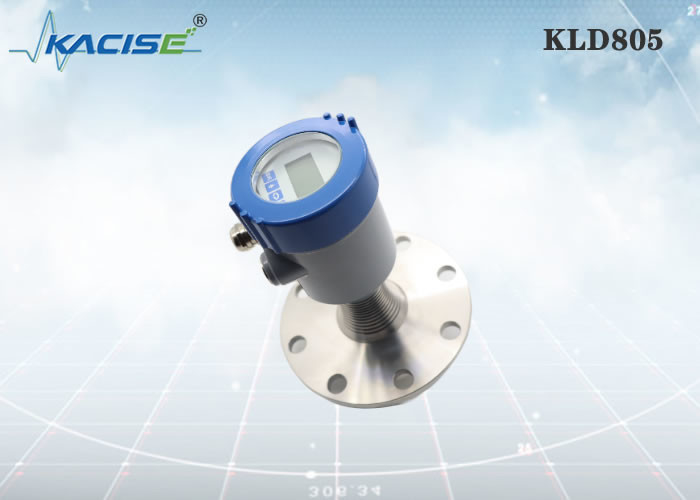

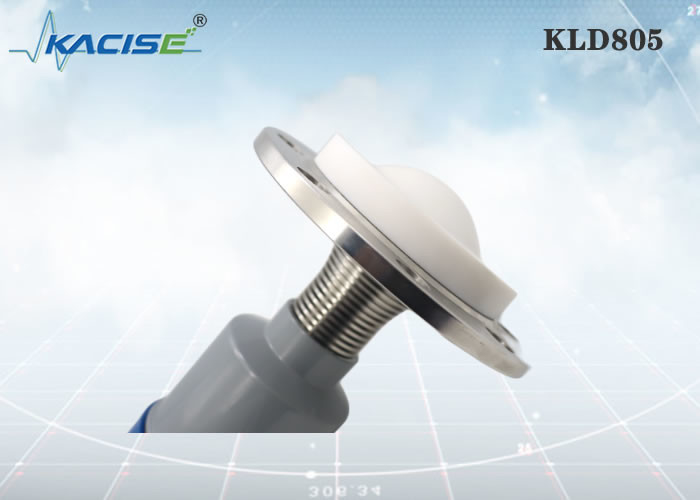

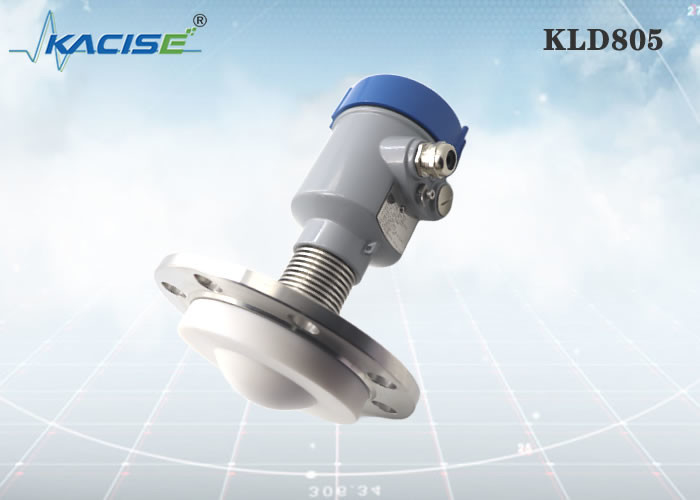

KLD805

Medium: cairan korosif yang kuat, uap, busa, suhu tinggi. dan tekanan tinggi Rentang pengukuran: 0,1m~10/20/30/60/100m Koneksi proses: flensa ≥ DN80 Suhu proses: -40～200℃ Tekanan proses: -0,1～2,5MPa Ukuran antena: antena lensa 76mm (sesuai ukuran flensa) Bahan antena: PTFE/pengisian keseluruhan Akurasi: ±1mm Kelas perlindungan: IP67 Frekuensi tengah: 80GHz Sudut peluncuran: 3° Catu daya: dua kabel/DC24V empat kawat /DC12~24V Casing: alumunium/plastik/baja tahan karat Keluaran sinyal: protokol dua kabel /4...20mA/HART empat kabel 4...20mA/ RS485 Modbus

Saat menggunakan pemasangan flensa, jarak minimum antara instrumen dan dinding tangki harus 200mm.

① bidang data

② pusat kapal atau sumbu simetri

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja secara normal jika tidak ada hambatan pada area dengan radius 20cm yang berpusat pada titik pemasangan.

Diagram koneksi instalasi:

Tinggi spool pemasangan maksimum H max tergantung pada diameter spool pemasangan D dan ukuran sudut peluncuran produk.

Sambungan pemasangan yang terlalu lama akan mempengaruhi kinerja radar.

Satuan dalam mm:

Satuan dalam mm:
