Ultrasonic Level Gauge dengan Komunikasi RS232 0.5% FS Keakuratan dan Sertifikasi Buktinya Ledakan untuk Tangki Minyak Eksternal

1Prinsip Operasi

Sensor tuas cairan eksternal dengan prinsip ranging sonar, menggunakan sensor integrasi suhu untuk memproses sinyal sonar. sensor ditempelkan di dinding luar tangki.Menggunakan algoritma paten untuk menghitung ketinggian cairan di tangki dan output ke sistem remote control ((misalnya.DCS) melalui (4-20) mA,HART, RS-485, Modbus.

Menurut gambar kanan, waktu yang dibutuhkan untuk sinyal yang akan dikirim dan kemudian diterima dari permukaan cairan.Sinyal dari transduser dimasukkan ke dalam prosesor dan kemudian diproses oleh algoritma paten untuk menghitung ketinggian cairan sesuai dengan rumus:

H=αV(t-t1)/2

H: tinggi cairan

v: kecepatan suara dalam cairan

t: waktu antara sinyal yang dikirim dan diterima

t g: waktu penyebaran di dinding tangki

α: faktor kompensasi likuiditas

2. Aplikasi

• Tangki LPG
• Tangki amonia cair
• Tangki propana cair
• Tangki bahan bakar
• Tangki asam/pelarut
• Tangki asam sulfat pekat ((98%)
• Tangki asam nitrat
• Tangki asam klorida

3. Fitur

• Teknologi sensing non-invasif sejati
• Sensor menempel ke bagian luar dasar tangki
• Cocok untuk sebagian besar bentuk dan ukuran kaleng
• Output ke sistem telemetri - berbagai pilihan
• CNEX disetujui untuk digunakan di daerah berbahaya
• (prosesor dan sensor)
• Sensor suhu terintegrasi
• Biaya rendah, pengukuran tangki yang dapat diandalkan dan akurat
• Tidak dipengaruhi oleh tekanan
• Instalasi mudah - tidak ada pembobolan tangki
• Retroft sederhana ke tangki yang ada
• Tidak ada waktu henti selama pemasangan
• Tidak ada bagian yang bergerak

3. Parameter

4Paket

5. Gambar aplikasi

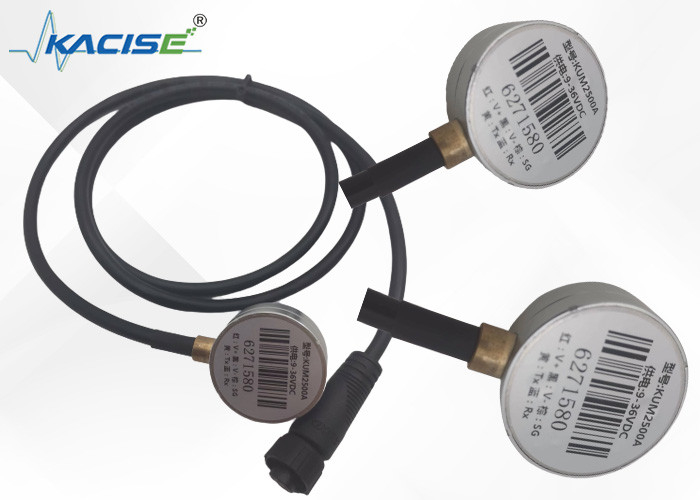

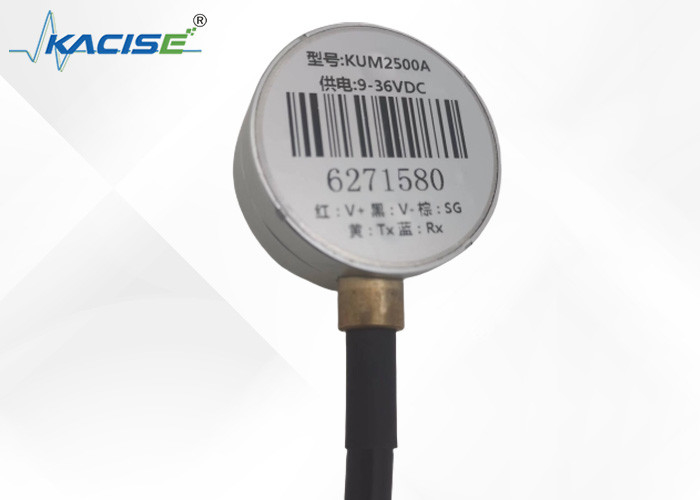

5. Gambar Produk

Xi'an Kacise memenuhi syarat dengan ISO 9001-2008, GJB 9001B-2009, CE, sertifikat keamanan intrinsik tahan ledakan dan keamanan terisolasi tahan ledakan, dll.yang memastikan bahwa produk kami sesuai dengan standar internasional.

Kami telah mengkhususkan diri dalam manufaktur tekanan, tingkat dan alat ukur aliran dan produk terkait selama 10 tahun.melalui upaya seluruh staf kami, kami telah menjadi produsen alat pengukur profesional dan penyedia solusi. Dan kami terus berusaha untuk meningkatkan kualitas produk.

Saat ini, sensor Kacise telah diekspor ke Amerika, Spanyol, Australia, Chili dan 20 negara dan wilayah lainnya, dan menerima banyak umpan balik yang menguntungkan.Distributor kami di luar negeri juga meningkat. Kami menganggap harga yang wajar, waktu produksi yang efisien dan layanan purna jual yang baik sebagai prinsip kami, dan berharap untuk bekerja sama dengan lebih banyak pelanggan untuk pengembangan bersama.

Untuk memilih sensor tekanan yang tepat untuk Anda, silakan kirimkan informasi di bawah ini dengan umpan balik.

1. Bidang aplikasi
2. Keakuratan
3. sinyal output
4. tegangan catu daya
5. Jangkauan pengukuran
6. rata-rata
7. kisaran suhu
