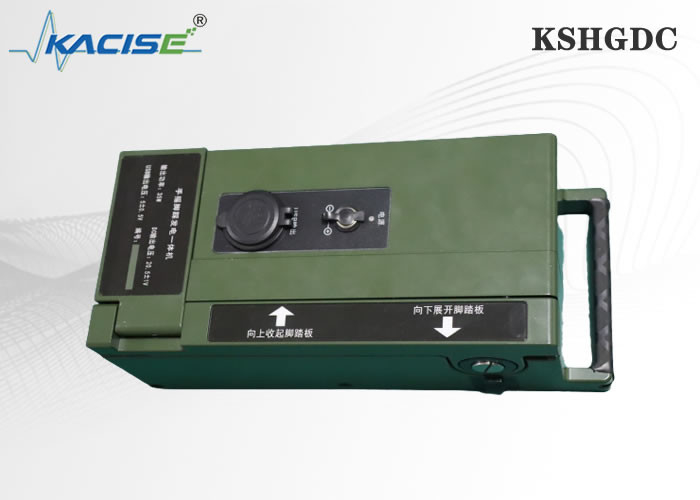

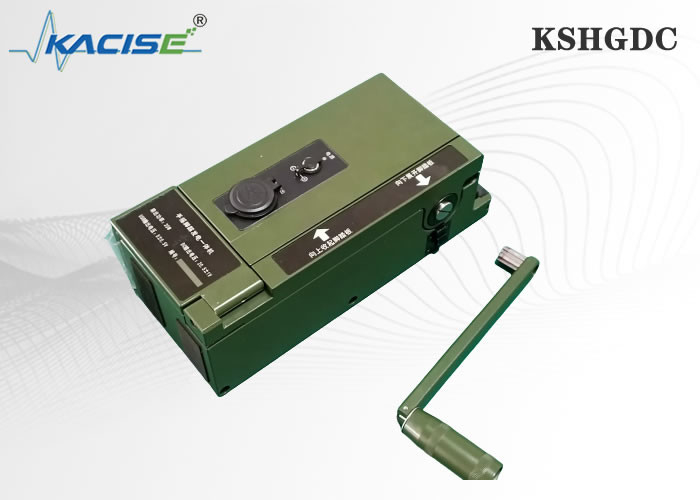

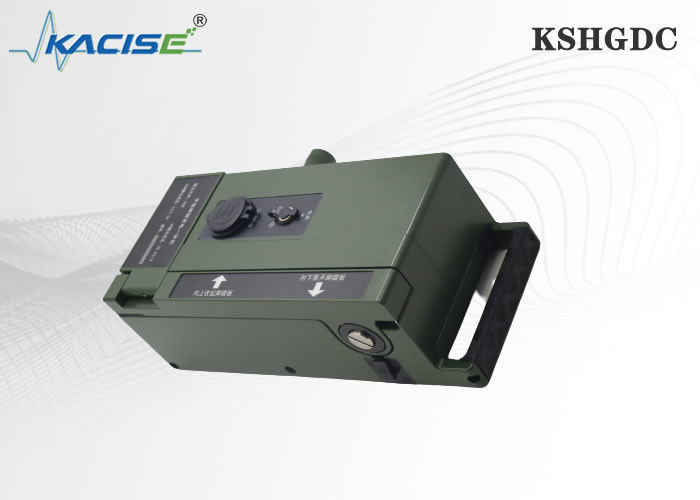

KSHGDC 65W hand-crank generator militer portabel untuk peralatan radio

KSHGDC Militer Generator Crank Tangan

1.Deskripsi Umum
1.1 Penerapan
Generator tangan ini adalah sumber daya DC baru untuk radio dan pengisian baterai dengan tegangan 16,8V dan 5V.Ini dapat memasok daya terus beroperasi dalam muatan terapung baterai penyimpanan untuk darurat militer.

Fitur produk:

• Daya peralatan setiap saat dengan tangan di lapangan
• Kekuatan keseluruhan lebih dari 10W, ukuran kecil dan daya tinggi
• Berikan output 12V dan USB 5V output untuk daya berbagai perangkat
• Kerang paduan aluminium, lebih kokoh dan dapat diandalkan
• Seluruh mesin kurang dari 600g, lebih portabel

1.2 Spesifikasi utama
Parameter utama

1.3 Paket pengiriman terdiri dari

2 Prinsip Operasi

Generator tangan ini dioperasikan oleh tenaga kerja. dengan cara gear up, itu menghasilkan kekuatan pendorong untuk membuat magnet permanen generator sinkron untuk menghasilkan daya. tegangan bolak-balik,setelah dikoreksi dengan silikon dioda, disaring oleh kondensator dan kemudian diatur oleh regulator seri transistor, dikonversi menjadi tegangan output DC genap.

2.1 Transmisi gigi

Daya generator tangan ini ditransmisikan oleh tiga gigi seri, daya dari pegangan ditransmisikan ke poros rotor generator dan membuat rotor berputar.Rasio transmisi total I=Il xI2=7.46x6.71 =50 Karena kecepatan cranking adalah 11 Or / menit, kecepatan rotor generator adalah sekitar 3000r / menit.

2.2 Generator

Struktur generator adalah tipe out-rotor; stator terdiri dari 3-fase terdistribusi dan miring gulungan dalam sambungan bintang.Rotor terbuat dari magnet permanen bumi langka berbentuk bintang dan delapan kutub, magnet udara dihapus digunakan untuk stabilisasi. Ketika pegangan diputar, ada gerakan relatif dari medan magnet relatif terhadap stator,dan tegangan bergantian 3-fase diinduksi dalam stator penggulung dengan frekuensi sekitar 200Hz.

2.3 Bagian sirkuit

Sirkuit ini terbuat dari pengoreksi tipe jembatan 3 fase dan filter kondensor.Tampilan digital menunjukkan keadaan kerja termasuk tegangan dan arus. Mengontrol kecepatan ayunan untuk menjaga indikator hijau dipimpin pada saat ayunan engkol, kuning dipimpin pada, harus mempercepat dan merah dipimpin pada kecepatan indikator turun.
