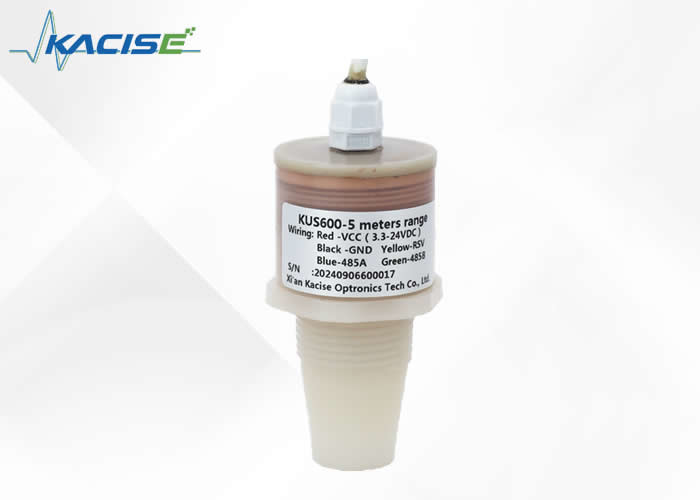

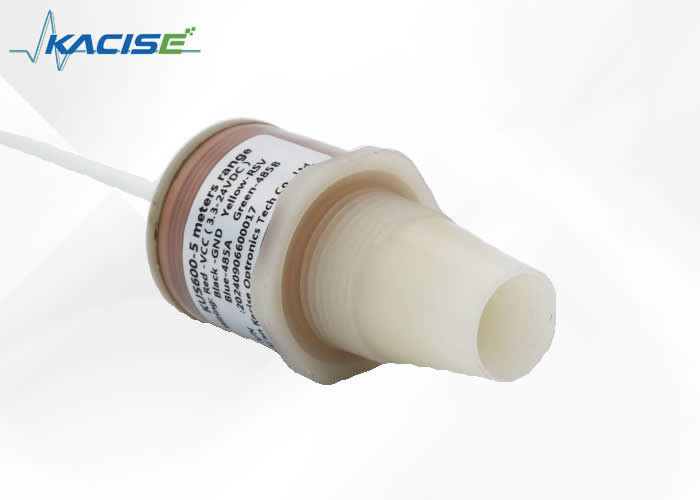

Model: KUS600

Jangkauan pengukuran

600... 5000 mm.

Jarak pengukuran dapat mencapai 6 meter jika catu daya adalah 24V.

Titik buta

600 mm

Tegangan pasokan

3.3... 24 VDC, gelombang 10 % SS

Listrik pasokan tanpa beban I0

≤ 20 mA periode aktif dan ≤ 0,3 mA selama waktu tidur

Sinyal output

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 output analog.

Keakuratan pengukuran

≤ 1% F.S.

Kompensasi suhu

Ya, aku tahu.

Rentang resolusi

0.1mm;

Koneksi listrik

Kabel 5-inti (keluar analog), kabel 6-inti (keluar switch);

Kelas perlindungan

IP68

bahan cangkang

PVC/PVDF/PTFE/ABS

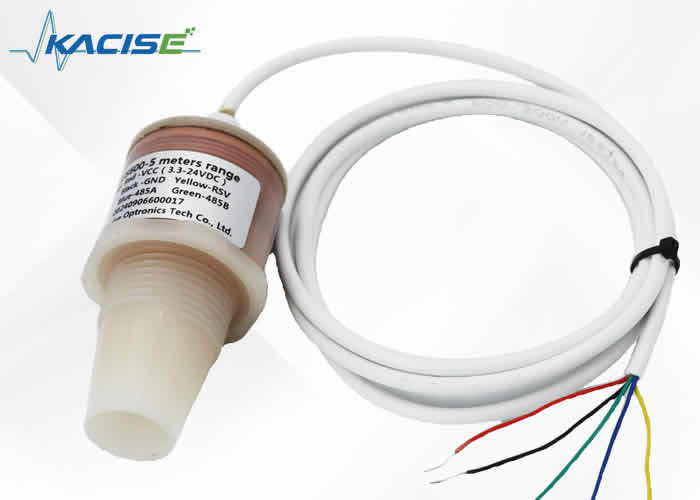

Warna kabel

Pin

Dpenulisan

Catatan

Merah

1

Sumber daya listrik

Hitam

2

GND

Kuning

3

Output analog

600B akan bekerja dalam mode 1 atau 0 tidak dapat bekerja dalam mode hemat daya, jika output analog 4-20mA, 0-3.3V 0-5V digunakan.

Biru

4

RS485A+

TTL-TXD untuk sinyal output ttl

Hijau

5

RS485B-

TTL-RXD untuk sinyal output ttl

Warna kabel

Pin

Dpenulisan

Catatan

Merah

1

Sumber daya listrik

Hitam

2

GND

Kuning

3

Output saklar

Listrik beban 1A@60V

Wberlarian

4

Output saklar

Berwarna cokelat

5

RS485A+

TTL-TXD untuk sinyal output ttl

Hijau

6

RS485B-

TTL-RXD untuk sinyal output ttl

KUS

Ukuran tubuh

Output

Jangkauan maksimum

Deskripsi

600

Disesuaikan

Disesuaikan

SW

Switch Output (dikonfigurasi online untuk NPN atau PNP)

mA

3 kabel 4-20mA keluar

10V

Output adalah Vout 0-10V

5V

Output adalah Vout 0-5V kisaran pasokan listrik adalah 5,0 setidaknya

3.3V

Output adalah Vout 0-3.3V rentang catu daya adalah 3.3 setidaknya

RS485

Output adalah RS485

TTL

UART TTL output

XXX mm

Xxx mm adalah kisaran maksimum dapat dideteksi, panjang default adalah 1 meter

KUS

600

RS485

5000 mm
