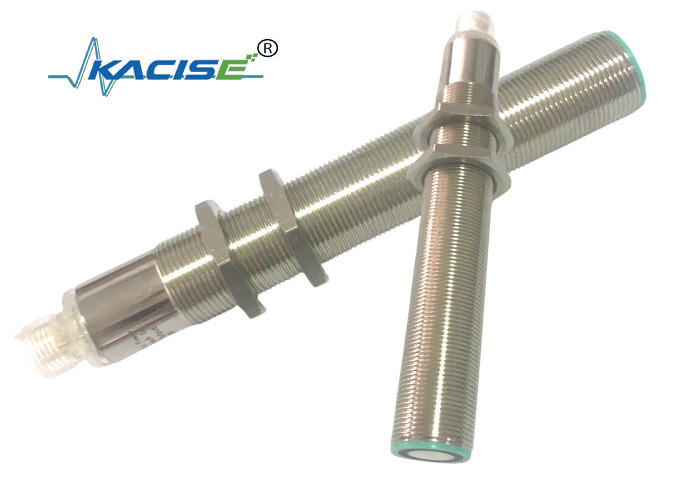

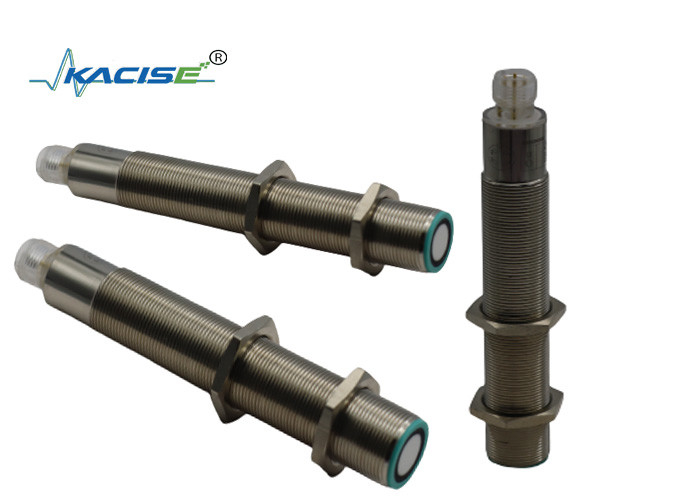

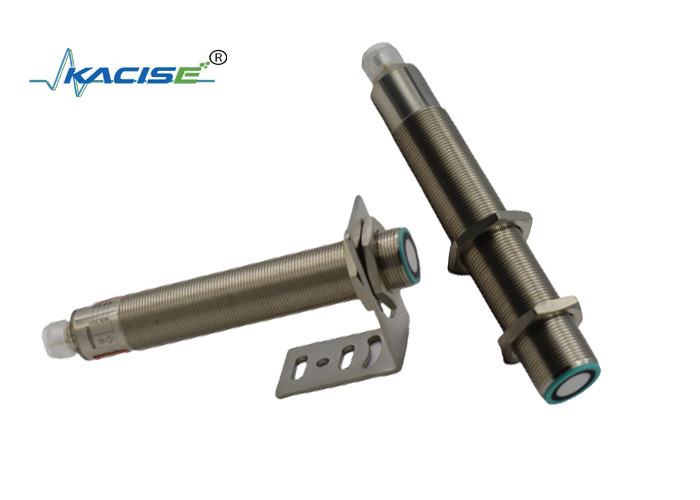

Name: Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Rumah > Produk > Fluid Level Meter >

Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output

RS485 Liquid Tank Level Sensor

Juice Processing Factory Fluid Level Meter

Fluid Ultrasonic Distance Sensor

Tempat asal:

Cina

Nama merek:

KACISE

Sertifikasi:

Model Number:

M18 KUS1000

Hubungi Kami

Minta Kutipan

Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output

Rincian produk

Produk:

sensor jarak ultrasonik

Rentang Deteksi:

50mm ~ 1000mm

Frekuensi transduser:

40kHz

Tegangan Operasi:

24Vdc

Batasi tegangan kerja:

3.6VDC~30VDC

kelas IP:

IP67

Keluaran:

RS232/RS485

Menyoroti:

RS485 Liquid Tank Level Sensor

Juice Processing Factory Fluid Level Meter

Fluid Ultrasonic Distance Sensor

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 PCS

Kemasan rincian

Setiap unit memiliki kotak individual dan semua kotak dikemas dalam paket standar atau permintaan pe

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

Menyediakan kemampuan

1000 Potongan/potongan per Minggu bisa dinegosiasikan

Produk terkait

LCD Display Four-Wire Ultrasonic Level Gauge dengan Range 0-10m untuk Pengukuran Jarak yang Tepat

Dapatkan Harga Terbaik

Video

Non-kontak Precision High-Two-Wire Integrated Ultrasonic Level Meter untuk Pemantauan Cairan Korosif Industri

Dapatkan Harga Terbaik

Video

Sensor Tingkat Air Ultrasonik Dua Kawat Presisi Tinggi Untuk Pemantauan Tingkat Air Industri

Dapatkan Harga Terbaik

Video

20m Output RS485/RS232 Dual-Wire Ultrasonik Level Meter Untuk Liquid Level Monitoring

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Pabrik Pengolahan Jus Sensor Level Tangki Cairan Jarak Kecil Output RS485

Spesifikasi Produk

Atribut	Nilai
Produk	Sensor Jarak Ultrasonik
Rentang Deteksi	50mm~1000mm
Frekuensi Transduser	40KHZ
Tegangan Operasi	24VDC
Batasi Tegangan Kerja	3.6VDC~30VDC
kelas IP	IP67
Keluaran	RS232/RS485

Sensor Tingkat Cairan Ultrasonik Sinyal Keluaran RS485

Parameter Teknis

Spesifikasi Umum

Rentang penginderaan	100...1000mm
Daerah yang tidak dapat digunakan	0...100mm
Pelat target standar	100 mm x 100 mm
Frekuensi transduser	sekitar 220 kHz
Keterlambatan respons	kira-kira. 50 ms

Indikator/Alat Pengoperasian

Indikator	Arti Status
LED biru	Nyalakan
dipimpin kuning	Indikasi status peralihan (berkedip: objek fungsi program terdeteksi)
dipimpin merah	Merah permanen: Kesalahan Berkedip: fungsi program, objek tidak terdeteksi

Spesifikasi Listrik

Tegangan operasi UB	15...30 V DC, riak 10%SS
Arus suplai tanpa beban I0	≤ 45mA

Masukan

Jenis masukan	1 masukan AJAR
Jangkauan operasi	A1: -UB...+1 V, A2: +6 V...+UB
Impedansi masukan	> 4,7 kOhm
Pulsa program TEACH-IN	≥ 1 detik

Keluaran

Jenis keluaran	1 keluaran sakelar E4, NPN NO/NC, dapat diprogram
Nilai operasi saat ini yaitu	200 mA, terlindung dari arus pendek/kelebihan beban
Pengaturan bawaan	Titik peralihan A1:70mm, Titik peralihan A2: 800mm
Penurunan tegangan	≤ 2,5 V
Ulangi akurasi	≤1%
Frekuensi peralihan f	≤ 13Hz
Rentang histeresis H	2 % dari jarak pengoperasian yang ditetapkan
Pengaruh suhu	±1,5% dari nilai skala penuh

Kondisi Sekitar

Suhu lingkungan	-25...70℃(248...343K)
Suhu penyimpanan	-40...85℃(233...358K)

Spesifikasi Mekanik

Koneksi	Konektor V1 (M12*1),4-pin
Gelar perlindungan	IP67
Perumahan Bahan	Kuningan, berlapis nikel
Transduser	Campuran resin epoksi/bola kaca berongga; busa poliuretan, tutupi PBT

Ukuran

Antarmuka Elektronik dan Definisi Sinyal

Deskripsi Fungsi Sensor

Sensor ultrasonik dilengkapi keluaran sakelar dengan dua titik peralihan yang dapat diajarkan. Ini diatur dengan menerapkan tegangan suplai - UB atau + UB ke input TEACH-IN selama minimal 1 detik. LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN.

Titik peralihan hanya dapat disesuaikan dalam waktu 5 menit setelah dihidupkan. Untuk mengubah pengaturan, sistem harus di-restart.

Mode MENGAJAR

Mode	Prosedur
Mode jendela TEACH-IN, fungsi biasanya terbuka	1. Tetapkan target di dekat titik peralihan 2. Titik peralihan TEACH-IN A1 dengan - UB 3. Tetapkan target ke titik peralihan yang jauh 4. Titik peralihan TEACH-IN A2 dengan + UB
Mode jendela TEACH-IN, fungsi biasanya tertutup	1. Tetapkan target ke titik peralihan yang jauh 2. Titik peralihan TEACH-IN A2 dengan - UB 3. Tetapkan target di dekat titik peralihan 4. Titik peralihan TEACH-IN A1 dengan + UB
Titik peralihan TEACH-IN, fungsi yang biasanya terbuka	1. Tetapkan target di dekat titik peralihan 2. Titik peralihan TEACH-IN A1 dengan - UB 3. Tutupi sensor atau singkirkan benda 4. Titik peralihan TEACH-IN A2 dengan + UB
Titik peralihan TEACH-IN, fungsi biasanya tertutup	1. Tutupi sensor atau keluarkan benda 2. Titik peralihan TEACH-IN A2 dengan - UB 3. Tetapkan target di dekat titik peralihan 4. Titik peralihan TEACH-IN A1 dengan + UB

Indikator Tampilan LED

Modus Pengoperasian	LED merah	LED Kuning
Titik peralihan TEACH-IN Objek terdeteksi	mati	berkedip
Tidak ada objek yang terdeteksi	berkedip	mati
Objek tidak pasti (TEACH-IN tidak valid)	Pada	mati
Operasi biasa	mati	Beralih keadaan
Kesalahan	pada	keadaan sebelumnya

Kondisi Instalasi

Saat memasang sensor di lingkungan di bawah 0℃, tindakan perlindungan yang tepat harus diterapkan. Untuk pemasangan langsung melalui lubang menggunakan mur baja, sensor harus dipasang di tengah ulir rumahan.
