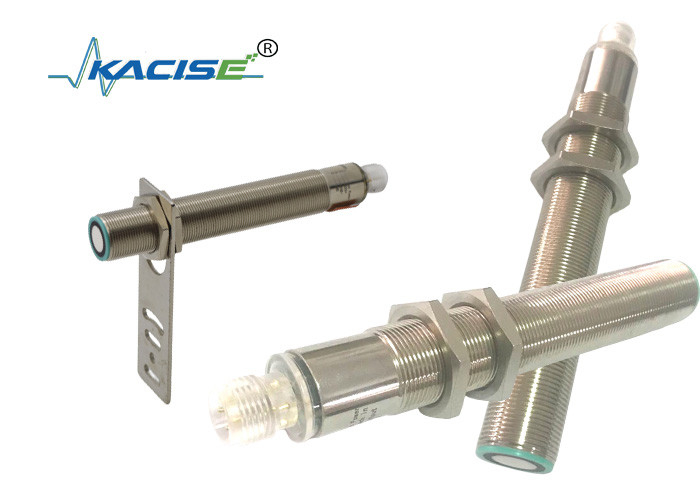

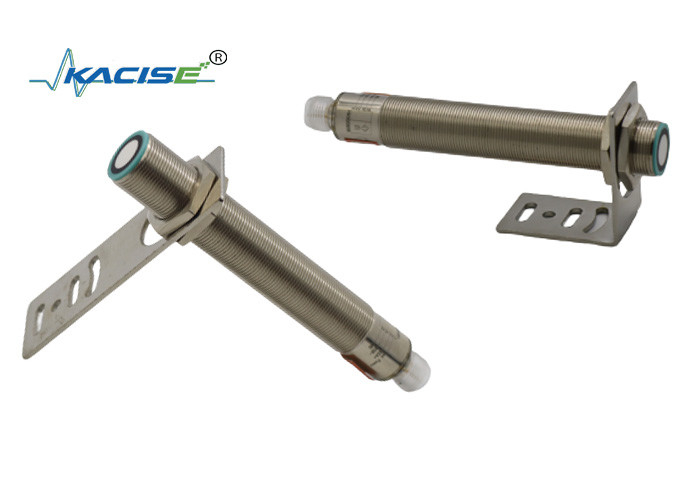

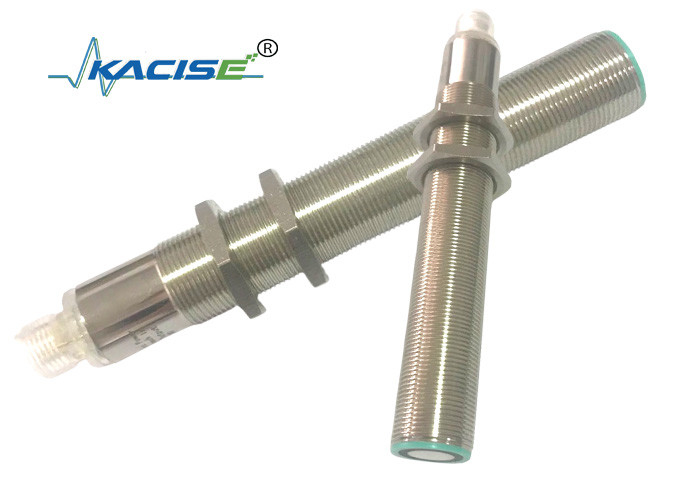

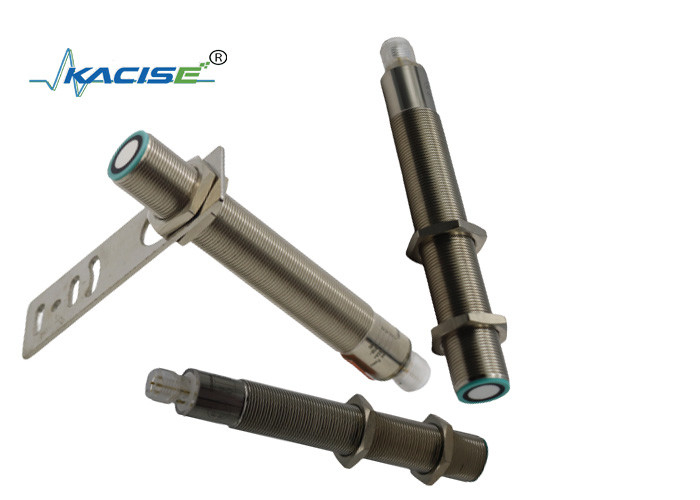

Name: RS485 Output Ultrasonic Level Sensor dengan 50mm-1000mm Detection Range dan Perlindungan IP67 untuk Pemantauan Tangki Cairan
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Rumah > Produk > Fluid Level Meter >

RS485 Output Ultrasonic Level Sensor dengan 50mm-1000mm Detection Range dan Perlindungan IP67 untuk Pemantauan Tangki Cairan

Chemical Factory Fluid Level Meter

RS485 Liquid Level Meter

40KHZ Liquid Tank Level Sensor

Tempat asal:

Cina

Nama merek:

KACISE

Sertifikasi:

Model Number:

M18 KUS1000

Hubungi Kami

Minta Kutipan

RS485 Output Ultrasonic Level Sensor dengan 50mm-1000mm Detection Range dan Perlindungan IP67 untuk Pemantauan Tangki Cairan

Rincian produk

Produk:

sensor jarak ultrasonik

Rentang Deteksi:

50mm ~ 1000mm

Frekuensi transduser:

40kHz

Tegangan Operasi:

24Vdc

Batasi tegangan kerja:

3.6VDC~30VDC

kelas IP:

IP67

Keluaran:

RS232/RS485

Menyoroti:

Chemical Factory Fluid Level Meter

RS485 Liquid Level Meter

40KHZ Liquid Tank Level Sensor

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 PCS

Kemasan rincian

Setiap unit memiliki kotak individual dan semua kotak dikemas dalam paket standar atau permintaan pe

Delivery Time

5-8 work days

Syarat-syarat pembayaran

T/T, Western Union, MoneyGram

Menyediakan kemampuan

1000 Potongan/potongan per Minggu bisa dinegosiasikan

Produk terkait

316 Stainless Steel Capacitive Level Sensor dengan Perlindungan IP67 dan Komunikasi HART untuk Lingkungan Kekerasan

Dapatkan Harga Terbaik

Pengukur tingkat radar 80GHz untuk tangki suhu tinggi dan korosif dengan teknologi FMCW

Dapatkan Harga Terbaik

KLD806 80G FM Radar Level Sensor dengan 80GHz Frekuensi Flange Mounting dan PTFE Antenna untuk Silos Semen

Dapatkan Harga Terbaik

26GHz Frequency Radar Level Meter dengan Non-Contact Measurement dan Perlindungan IP67 untuk Pemantauan Tingkat Cairan

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

RS485 Output Sinyal harga rendah ultrasonik liquid level meter gauge ultrasonik tank sensor tingkat air

1. Parameter

Spesifikasi umum

Jangkauan sensing	100... 1000 mm
Area yang tidak dapat digunakan	0... 100 mm
Plat sasaran standar	100 mm x 100 mm
Frekuensi transduser	sekitar 220 kHz
Penundaan respon	sekitar 50 ms

Indikator/alat pengoperasian

LED biru	power-on
LED kuning	indikasi keadaan switching berkedip: objek fungsi program terdeteksi
LED merah	permanen merah: kesalahan merah,berkedip: fungsi program,objek tidak terdeteksi

Spesifikasi listrik

Tegangan operasi UB	15... 30 V DC, gelombang 10 % SS
Listrik pasokan tanpa beban I0	≤ 45 mA

Input

Jenis input	1 Masukan TEACH-IN
	kisaran operasi A1: -UB... +1 V, kisaran operasi A2: +6 V...+UB
	Impedansi masukan: > 4,7 kΩ; denyut program TEACH-IN: ≥ 1 s

Output

Jenis output	1 output switch E4, NPN NO/NC,diprogram
Listrik operasi nominal Ie	200 mA, sirkuit pendek / overload dilindungi
Pengaturan default	Titik pergantian A1:70mm Titik pergantian A2: 800mm
Penurunan tegangan	≤ 2,5 V
Keakuratan Ulang	≤ 1 %
Frekuensi pergantian f	≤ 13 Hz
Range hysteresis H	2 % dari jarak operasi yang ditetapkan
Pengaruh suhu	±1,5% dari nilai skala penuh

Kondisi lingkungan

Suhu lingkungan	-25...70°C ((248...343K)
Suhu penyimpanan	-40...85°C ((233...358K)

Spesifikasi mekanik

Hubungan	Konektor V1 ((M12×1), 4-pin
Tingkat perlindungan	IP67
Perumahan Material	Perunggu, bernikel
Transduser	campuran resin epoksi/bola kaca berongga; Polyurethane busa, PBT penutup

2. Dimensi

3. Interface elektronik dan definisi sinyal

4. Deskripsi Fungsi Sensor

Sesuaikan parameter

Sensor ultrasonik memiliki output saklar dengan dua titik saklar yang dapat diajarkan.Tegangan suplai harus diterapkan pada input TEACH-IN selama setidaknya 1 s.LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN. Titik switch A1 diajarkan dengan - UB,A2 dengan +UB. Delapan fungsi output yang berbeda dapat diatur.Titik pergantian, Mengatur jarak hanya setelah daya pada jam internal dapat memastikan tidak dapat diubah setelah 5 menit ketika daya pada.pengguna hanya dapat mengatur jarak permintaan setelah power restart.

Mode jendela TEACH-IN, fungsi terbuka secara normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
- Tetapkan target ke titik beralih jauh
- Titik pertukaran TEACH-IN A2 dengan + UB
Mode jendela TEACH-IN, fungsi biasanya tertutup
- Tetapkan target ke titik beralih jauh
- Titik pertukaran A2 dengan - UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
Titik switch TEACH-IN, fungsi terbuka secara normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
- Tutup sensor dengan tangan atau lepaskan semua benda
Dari rentang sensing
Titik switch A2 dengan + UB
Titik switch TEACH-IN, fungsi biasanya tertutup
- Tutup sensor dengan tangan atau lepaskan semua
objek dari rentang sensing
- Titik pertukaran A2 dengan - UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
TEAC-IN interval histeresis besar, mode terbuka normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
- Tetapkan target ke titik beralih jauh
- Titik pertukaran A2 dengan - UB
TEAC-IN interval histeresis besar, mode biasanya tertutup
- Tetapkan target ke titik beralih jauh
- Titik pertukaran TEACH-IN A2 dengan + UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
Deteksi TEACH-IN keberadaan objek dalam mode terbuka normal
- Tutup sensor dengan tangan atau lepaskan semua benda dari
rentang sensing
- Titik pertukaran A2 dengan - UB
- Tutup sensor dengan tangan atau lepaskan semua benda dari
rentang sensing
- Titik pertukaran TEACH-IN A2 dengan + UB
Deteksi TEACH-IN keberadaan benda dalam mode tertutup secara normal
- Tutup sensor dengan tangan atau menghapus semua benda dari jangkauan sensing
- Titik pertukaran TEACH-IN A2 dengan +UB
- Tutup sensor dengan tangan atau menghapus semua benda dari jangkauan sensing
- Titik pertukaran TEACH-IN A2 dengan -UB
Pengaturan standar dari titik switching
A1 = jarak buta, A2 = jarak nominal

Layar LED
Tampilan tergantung pada mode operasi	LED merah	LED kuning
Titik pertukaran TEACH-IN Objek terdeteksi Tidak ada objek yang terdeteksi Objek tidak pasti ((TEACH-IN tidak valid)	off kilat Pada	kilat off off
Operasi normal	off	Keadaan beralih
Kesalahan	pada	Negara sebelumnya

5Kondisi pemasangan

Jika sensor dipasang pada suhu lingkungan turun di bawah 0 °C,Ini harus melakukan dengan baik pada langkah-langkah perlindungan.harus diperbaiki di tengah benang perumahan.

6Pengiriman & pembayaran
