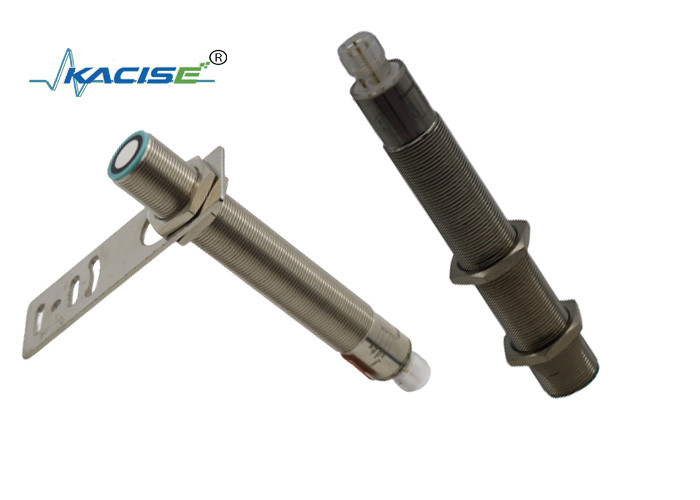

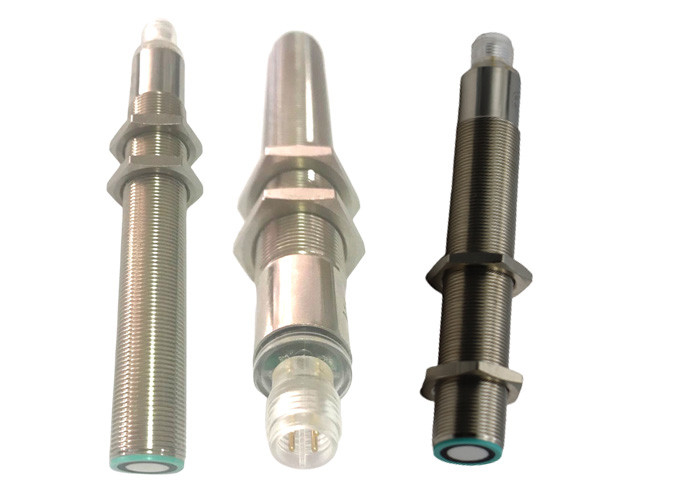

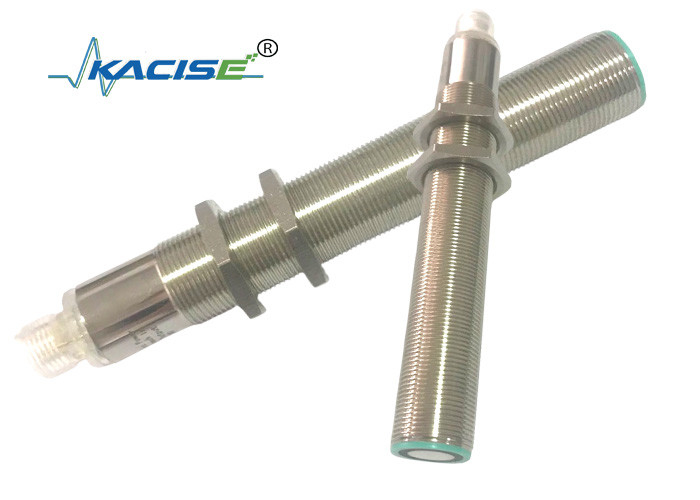

RS485 Output Sinyal harga rendah ultrasonik liquid level meter gauge ultrasonik tank sensor tingkat air
1. Parameter
Spesifikasi umum
| Jangkauan sensing |
100... 1000 mm |
| Area yang tidak dapat digunakan |
0... 100 mm |
| Plat sasaran standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 220 kHz |
| Penundaan respon |
sekitar 50 ms |
Indikator/alat pengoperasian
| LED biru |
power-on |
|
LED kuning
|
indikasi keadaan switching
berkedip: objek fungsi program terdeteksi
|
|
LED merah
|
permanen merah: kesalahan merah,berkedip: fungsi program,objek tidak terdeteksi |
Spesifikasi listrik
| Tegangan operasi UB |
15... 30 V DC, gelombang 10 % SS |
| Listrik pasokan tanpa beban I0 |
≤ 45 mA |
Input
| Jenis input |
1 Masukan TEACH-IN |
|
kisaran operasi A1: -UB... +1 V, kisaran operasi A2: +6 V...+UB
|
| Impedansi masukan: > 4,7 kΩ; denyut program TEACH-IN: ≥ 1 s |
Output
| Jenis output |
1 output switch E4, NPN NO/NC,diprogram |
| Listrik operasi nominal Ie |
200 mA, sirkuit pendek / overload dilindungi |
| Pengaturan default |
Titik pergantian A1:70mm Titik pergantian A2: 800mm |
| Penurunan tegangan |
≤ 2,5 V |
| Keakuratan Ulang |
≤ 1 % |
| Frekuensi pergantian f |
≤ 13 Hz |
| Range hysteresis H |
2 % dari jarak operasi yang ditetapkan |
| Pengaruh suhu |
±1,5% dari nilai skala penuh |
Kondisi lingkungan
| Suhu lingkungan |
-25...70°C ((248...343K) |
| Suhu penyimpanan |
-40...85°C ((233...358K) |
Spesifikasi mekanik
| Hubungan |
Konektor V1 ((M12×1), 4-pin |
| Tingkat perlindungan |
IP67 |
| Perumahan Material |
Perunggu, bernikel |
| Transduser |
campuran resin epoksi/bola kaca berongga;
Polyurethane busa, PBT penutup
|
2. Dimensi
3. Interface elektronik dan definisi sinyal
4. Deskripsi Fungsi Sensor
Sesuaikan parameter
Sensor ultrasonik memiliki output saklar dengan dua titik saklar yang dapat diajarkan.Tegangan suplai harus diterapkan pada input TEACH-IN selama setidaknya 1 s.LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN. Titik switch A1 diajarkan dengan - UB,A2 dengan +UB. Delapan fungsi output yang berbeda dapat diatur.
titik pengalihan, pengaturan jarak hanya setelah daya pada jam internal dapat memastikan tidak dapat diubah setelah 5 menit ketika daya pada jika ingin mengubah titik pengalihan,pengguna hanya dapat mengatur jarak permintaan setelah power restart.
Mode jendela TEACH-IN, fungsi terbuka secara normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
- Tetapkan target ke titik beralih jauh
- Titik pertukaran TEACH-IN A2 dengan + UB
Mode jendela TEACH-IN, fungsi biasanya tertutup
- Tetapkan target ke titik beralih jauh
- Titik pertukaran A2 dengan - UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
Titik switch TEACH-IN, fungsi terbuka secara normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
- Tutup sensor dengan tangan atau lepaskan semua benda
Dari rentang sensing
Titik switch A2 dengan + UB
Titik switch TEACH-IN, fungsi biasanya tertutup
- Tutup sensor dengan tangan atau lepaskan semua
objek dari rentang sensing
- Titik pertukaran A2 dengan - UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
TEAC-IN interval histeresis besar, mode terbuka normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
- Tetapkan target ke titik beralih jauh
- Titik pertukaran A2 dengan - UB
TEAC-IN interval histeresis besar, mode biasanya tertutup
- Tetapkan target ke titik beralih jauh
- Titik pertukaran TEACH-IN A2 dengan + UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
Deteksi TEACH-IN keberadaan objek dalam mode terbuka normal
- Tutup sensor dengan tangan atau lepaskan semua benda dari
rentang sensing
- Titik pertukaran A2 dengan - UB
- Tutup sensor dengan tangan atau lepaskan semua benda dari
rentang sensing
- Titik pertukaran TEACH-IN A2 dengan + UB
Deteksi TEACH-IN keberadaan benda dalam mode tertutup secara normal
- Tutup sensor dengan tangan atau menghapus semua benda dari jangkauan sensing
- Titik pertukaran TEACH-IN A2 dengan +UB
- Tutup sensor dengan tangan atau menghapus semua benda dari jangkauan sensing
- Titik pertukaran TEACH-IN A2 dengan -UB
Pengaturan standar dari titik switching
A1 = jarak buta, A2 = jarak nominal
| Layar LED |
| Tampilan tergantung pada mode operasi |
LED merah |
LED kuning |
|
Titik pertukaran TEACH-IN
Objek terdeteksi
Tidak ada objek yang terdeteksi
Objek tidak pasti ((TEACH-IN tidak valid)
|
menyalakan lampu kilat
|
berkedip
off
|
| Operasi normal |
off |
Keadaan beralih |
| Kesalahan |
pada |
Negara sebelumnya |
5Kondisi pemasangan
Jika sensor dipasang pada suhu lingkungan turun di bawah 0 °C,Ini harus melakukan dengan baik pada langkah-langkah perlindungan.harus diperbaiki di tengah benang perumahan.
