0.1m~3m Kapasitif Sensor Tingkat Air Kinerja Tinggi Dan Jangkauan Besar
Atribut Produk
Jangkauan pengukuran |
0.1 ~ 3m |
Jangkauan tekanan |
-0,1MPa ∙ 32MPa |
Jangkauan deteksi kapasitas |
10PF 500PF |
Tegangan pasokan |
5 ~ 36 V DC |
Sinyal output |
4-20mA/RS485 |
Keakuratan pengukuran |
Tingkat 0.1、0.2 、0.5 、1 |
Suhu lingkungan |
-40°C sampai 85°C |
Rentang resolusi |
0.1mm |
Stabilitas panjang |
≤ 0,1% FS/ tahun |
Kelas perlindungan |
IP67 |

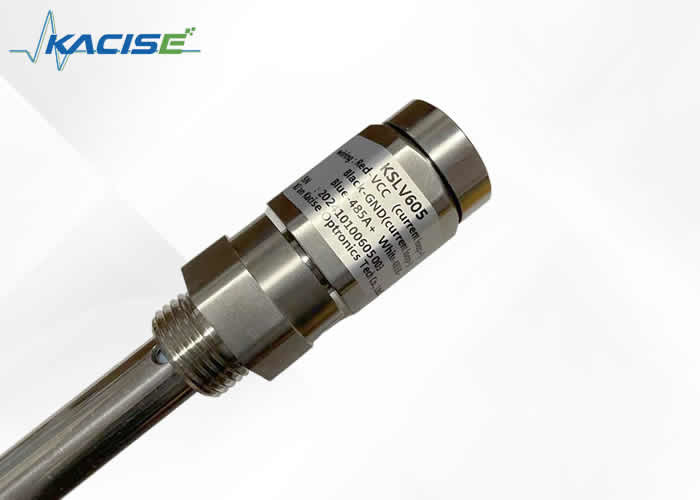

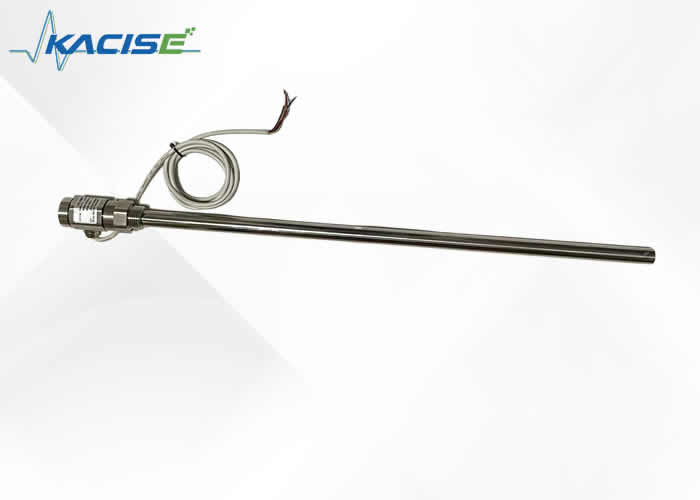

KLSV605 Sensor Tingkat Air Kapasitif dengan Kinerja Tinggi dan Jangkauan Besar
Deskripsi Umum
Pengukur kadar cairan kapasitif adalah instrumen pengukuran yang menggunakan perubahan kapasitas untuk mengukur tingkat media dalam wadah.Proses pengukuran terutama tergantung pada perubahan kapasitansi antara dua elektroda, yaitu, sensitivitas pengukur kadar cair kapasitif tergantung pada perbedaan konstanta dielektrik dari dua media, gas dan cairan.Pengukuran pengukur tingkat kapasitansi harus memastikan bahwa konstanta dielektrik dari kedua media konsisten, jika tidak perubahan konstanta dielektrik akan langsung menyebabkan kesalahan.
Fitur
- Struktur dan metode instalasi yang baik dapat diterapkan pada suhu tinggi, tekanan tinggi, korosi yang kuat, mudah kristalisasi, anti-penyekatan, anti-beku dan bubuk padat dan bahan granular.
- Hal ini dapat mengukur tingkat cair dari medium korosif yang kuat, tingkat cair dari medium suhu tinggi, dan tingkat cair dari wadah tertutup, yang tidak ada hubungannya dengan viskositas,kepadatan dan tekanan kerja media.
Spesifikasi
Jangkauan deteksi |
0.1 ¢ 3m |
Jangkauan pengukuran kapasitansi |
10PF 500PF |
Keakuratan |
0.1 kelas, 0.2 kelas, 0.5 kelas, 1 kelas |
Jangkauan tekanan |
-0,1MPa ∙ 32MPa |
Resistensi suhu probe |
-50 ∼ 250°C |
Suhu lingkungan |
-40°C sampai 85°C |
Suhu penyimpanan |
-55°C+125°C |
Sinyal output |
4×20mA, 485 komunikasi, dll. |
Jarak komunikasi sensor tingkat output nirkabel |
kurang dari 200 meter |
Tegangan catu daya |
3.3-36V (opsional baterai catu daya) 5 ∼36V DC |
Bahan sensor tingkat |
316 stainless steel, 1Gr18Ni19Ti atau PTFE |
Stabilitas jangka panjang |
≤ 0,1% FS/tahun |
Pergeseran suhu |
≤ 0,01%FS/ °C (dalam kisaran 0 ∼ 70 °C) |
Kelas tahan ledakan |
Tampilan IICT6 |
Tingkat perlindungan |
IP67 |
Struktur
Sensor tingkat cairan kapasitif memiliki struktur yang berbeda karena kesempatan dan parameter aplikasi yang berbeda, tetapi secara umum struktur utamanya dapat dibagi menjadi dua bagian,yaitu bagian sensor dan bagian pemancar. seperti yang ditunjukkan pada gambar:
Gambar 1: Diagram Struktur Sensor Tingkat Cairan Kapasitif
A dalam gambar menunjukkan sensor, yang langsung menyelidiki peralatan wadah atau mengukur dalam medium pengukuran tabung meter.
B dan C dalam gambar adalah flang sambungan fase gas dan fase cair dari instrumen pengukuran dan kontrol tingkat cairan, yang digunakan untuk koneksi flang peralatan,dan cairan dan tekanan dalam peralatan ditarik ke tabung pengukuran.
D dalam gambar menunjukkan silinder pengukuran dari alat pengukuran dan kontrol tingkat cairan, yang dapat membentuk kapasitansi dengan elektroda sensor.
E yang ditunjukkan pada gambar adalah flange air limbah, yang dapat secara teratur membuang kotoran dalam alat pengukuran dan kontrol tingkat cairan ke luar,menjaga bagian dalam tabung pengukuran dari instrumen pengukuran dan kontrol kadar cairan bersih, dan mencegah sensor menempel pada kotoran.
F yang ditunjukkan pada gambar adalah pemancar, yang merupakan perangkat konversi dari kapasitansi ke sinyal arus standar,dan merupakan bagian pusat dari seluruh alat pengukuran dan kontrol tingkat cairanFungsi utamanya adalah untuk menerima peningkatan perubahan kapasitas yang disebabkan oleh perubahan tingkat cairan yang dikirim oleh sensor, dan kemudian setelah konversi, ia mengeluarkan sinyal arus standar 4-20mADC.Transmitter ini mengadopsi perangkat militer terintegrasi, dengan konsumsi daya rendah, ketahanan suhu tinggi, keandalan yang kuat, dan memenuhi persyaratan keamanan intrinsik.
Catatan:Ada bagian penyegelan antara pemancar dan tabung pengukuran, yang terdiri dari beberapa segel,yang dapat memastikan bahwa media yang diukur bersentuhan dengan sensor tetapi tidak akan bocor keluarBagian ini adalah bagian penyegelan yang penting, jangan membongkarnya tanpa persetujuan produsen untuk menghindari kecelakaan.

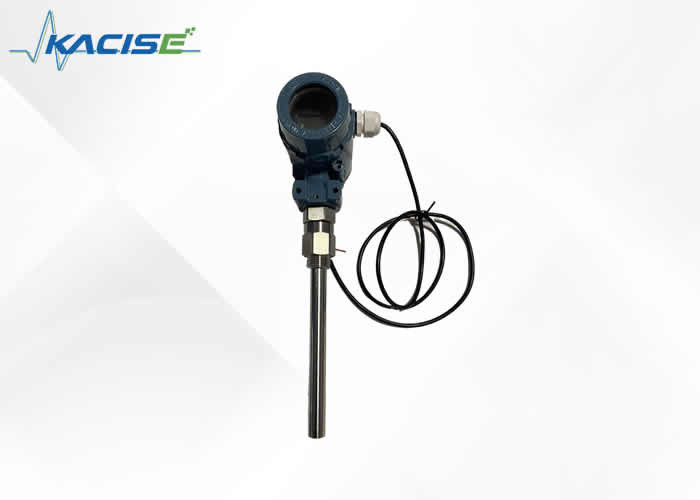

Tampilan
Gambar 2: Model tampilan sensor tingkat cairan kapasitif
Kabel
KSLV606 (model tampilan) memiliki dua cara kabel: satu adalah RS485, yang lainnya adalah 4-20mA.
RS485
Gambar 3: Diagram kabel RS485
4-20mA
Gambar 4: Diagram kabel output 4-20mA terisolasi
Gambar 5: Diagram kabel output 2 kabel 4-20mA yang tidak terisolasi
Setelah pemasangan, ketika menggunakannya untuk pertama kalinya, pastikan untuk membuka katup fase gas terlebih dahulu, dan kemudian buka katup fase cair untuk memastikan bahwa tingkat cairan tidak akan berfluktuasi dengan keras,menyebabkan kesalahan pengukuran.
Selain itu, harus dipastikan bahwa sambungan kabel kontak yang baik dan anti korosi.sehingga menghindari akumulasi kotoran dan mempengaruhi kinerja instrumenMengambil biasa tembaga cair, C-karbon cair, Baohe menara air panas, kolam limbah dan media kotor lainnya sebagai contoh, itu harus dijamin untuk pembuangan 1 sampai 2 kali seminggu,sedangkan media pembersih harus dibuang 1 sampai 2 kali sebulan.
Rumah pemancar harus dibalut erat untuk mencegah masuknya air, media korosif atau gas, dan dilarang bertabrakan dengan kekuatan eksternal dan dibongkar oleh non-profesional.
Ada tiga metode kabel umum untuk pemancar:
Gambar 6.2 (a): Diagram kabel pemancar
Gambar 6.2 (b): Diagram kabel pemancar
Gambar 6.2 (c): Diagram kabel pemancar dengan ammeter
Seperti yang ditunjukkan pada gambar di atas, ada tiga metode kabel untuk pemancar dari instrumen pengukuran dan kontrol tingkat cairan.Gambar (a) menunjukkan diagram kabel pemancar langsung dan meter tampilan digitalGambar b menunjukkan diagram kabel pemancar dan sistem kontrol DCS. Sistem kontrol memasok 24V dan terhubung ke pemancar.Gambar (c) menunjukkan diagram koneksi pemancar yang didukung oleh penghalang keselamatanPengguna dapat merujuk ke tiga metode kabel di atas selama instalasi.
Pemasangan
Instalasi fase gas dan fase cair
Gambar 7.1: Diagram instalasi fase gas dan fase cair
Karena produk hanya berbeda dalam desain penampilan dan bahan, tetapi keduanya termasuk alat pengukuran dan kontrol tingkat cairan eksternal,Metode pemasangan keduanya pada dasarnya sama, yang akan dijelaskan bersama-sama di sini.hanya menghubungkan gas-cairan fase sambungan flange pada alat pengukuran tingkat cairan dan kontrol dengan gas-cairan fase flange pada peralatan, tambahkan gasket di tengah, dan pasangkan dengan baut. (Catatan: Flange penghubung dari alat pemantauan dan kontrol tingkat cairan telah dilas sesuai dengan ukuran yang disepakati oleh kedua pihak,dan tidak perlu dikonfigurasi ulang. Pengguna harus mengkonfigurasi katup dan pipa sendiri) seperti yang ditunjukkan pada Gambar 7.1.
Catatan:Sebelum pemasangan,Pastikan untuk membersihkan lubang dalam pipa outlet pada peralatan untuk memastikan bahwa pipa outlet peralatan tidak terhalang dan permukaan penyegelan flange utuhPada saat yang sama, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
Pemasangan alat pengukur kadar cairan kapasitif jenis boiler
Gambar 7.2: Diagram pemasangan alat pengukur kadar cair kapasitif jenis boiler
Pengukur tingkat kapasitansi adalah produk yang khusus digunakan untuk kantong udara boiler besar, menengah dan kecil dan jenis lain dari pengukuran tingkat cairan suhu tinggi.Ini mengadopsi bahan khusus dan teknologi frekuensi radio, sehingga seluruh mesin dapat berjalan stabil untuk waktu yang lama dalam lingkungan suhu tinggi.struktur dan metode pemasangan alat pengukuran dan kontrol tingkat cairan berbeda dari produk lain.
Pertama-tama, itu berbeda dari produk lain di mana pemancarnya terletak di bawah sensor, ada bagian tertutup dan dissipation panas dari tabung pengukuran ke pemancar,dan kemudian ke bawah adalah lengan melengkung 90 derajat untuk memimpin pemancar ke sisi sensor, yang memastikan bahwa pemancar dilindungi dari suhu tinggi di dekat port gas.pertama-tama melewati bagian disipasi panas khusus, yang akan sangat mengurangi panasnya. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, menyebabkan sirkuit pendek atau korosi.
Singkatnya, struktur level meter ini memiliki keuntungan yang jelas, yang mengapa ia dapat berjalan stabil untuk waktu yang lama dalam lingkungan suhu tinggi.harus dicatat bahwa pemancar adalah di bawah, dan jarak dari pipa air limbah relatif dekat, sehingga tidak dapat dipasang di belakang.2.
Kalibrasi
Gambar 8.1: Diagram pengaturan kalibrasi
Meskipun penyesuaian analog telah dilakukan sebelum produk meninggalkan pabrik, untuk memungkinkan pengguna untuk lebih merasakan kinerja produk kami sebelum digunakan,dianjurkan agar pengguna melakukan verifikasi sederhanaAnda dapat mengambil seluruh set instrumen untuk kalibrasi. (Tapi jangan membongkar bagian produk kami)
Kalibrasi instrumen pengukuran dan kontrol tingkat cairan eksternal ditunjukkan pada Gambar 8.1:
Langkah-langkah verifikasi adalah sebagai berikut:
- Siapkan pipa air transparan, tanda dengan timbangan atau tetapkan dengan garis lurus, sehingga tingkat cairan yang sebenarnya dapat diamati dan dikalibrasi selama kalibrasi.menyiapkan ammeter (DC) dengan presisi lebih dari tiga digit, beberapa stopper karet, dan cukup media uji (yang dapat diganti dengan air).
- Sambungkan satu ujung pipa air transparan ke port fase cair dari instrumen pengukuran dan kontrol tingkat cairan, blokir outlet air limbah, dan biarkan port fase gas tidak terhalang.Dan menghubungkan ammeter dalam seri seperti yang ditunjukkan pada Gambar 6.2), dan kemudian hidupkan listrik setelah mengkonfirmasi bahwa kabelnya benar.
- Tambahkan media dari ujung atas tabung transparan, media mengalir melalui tabung fase cair ke instrumen pengukuran dan kontrol tingkat cairan,dan tingkat cairan ditambahkan ke beberapa titik dengan ketinggian yang berbeda, karena pada saat ini tingkat cairan dalam tabung transparan diukur dengan alat pengukuran dan kontrol tingkat cairan.Pada saat ini, membaca nilai ammeter, dan kemudian membandingkan rasio tinggi yang sesuai dengan sinyal output standar 4-20mA dengan nilai arus yang dikumpulkan untuk memeriksa akurasi level meter (Catatan:Untuk Itu mudah untuk menghitungSecara umum, beberapa titik diambil pada 0%, 25%, 50%, 75% dan 100% masing-masing, dan arus yang sesuai masing-masing 4mA, 8mA, 12mA, 16mA dan 20mA.Jangkauan harus sesuai dengan pusat fase cair dan fase gas masing-masing).
Penyelesaian masalah
- Selama penggunaan, jika tampilan digital menunjukkan nol, gunakan kisaran 0-200mA dari DC ammeter, dan ketika arus yang diukur juga 0, kemungkinan kesalahan adalah:
- Apakah pasokan listrik 24V normal?
- Transmitter mungkin terputus
- Transmitter memiliki masalah kualitas;
Jika arus yang diukur oleh DC ammeter kurang dari 4mA, kemungkinan kesalahan:
- Tingkat cairan sebenarnya di bawah port fase cair
- Nilai penyesuaian saat ini pemancar terlalu rendah
- Transmitter memiliki masalah kualitas; jika arus yang diukur konsisten dengan tingkat cairan yang sebenarnya, ada masalah dengan tampilan digital;
Kemungkinan kegagalan jika arus melebihi 25mA:
- Ada sirkuit pendek di sirkuit pemancar
- Nilai penyesuaian saat ini terlalu tinggi.
- Ketika tampilan digital penuh, gunakan kisaran 0-200mA dari DC ammeter.
- Pengaturan saat ini terlalu tinggi
- Ada sirkuit pendek di pemancar
- Tingkat cairan yang sebenarnya penuh;
Jika arus yang diukur kurang dari 20mA, tampilan digital rusak.
- Dengan menggunakan kisaran 0-200mA dari DC ammeter, arus yang diukur berfluktuasi terlalu banyak dan dapat mengalami kerusakan:
- Fluktuasi tingkat cair yang sebenarnya
- Kontak jalur yang buruk
- Transmitter memiliki masalah kualitas; jika arus yang diukur stabil, meter tampilan mungkin rusak
- Tidak ada perubahan pada tampilan digital. Gunakan kisaran 0-200mA dari DC ammeter. Ketika perubahan arus yang diukur normal, itu mungkin menunjukkan bahwa instrumen tersebut rusak;jika arus yang diukur tidak berubah, mungkin ada kesalahan:
- Kegagalan pemancar
- Pipa fase gas-cairan tersumbat
- Ada sirkuit terbuka antara sensor dan pemancar dan harus dihubungkan kembali
- Saat menggunakan ammeter 0-200mA, arus yang diukur berubah perlahan, dan mungkin ada kesalahan:
- Kutub dalam sensor melekat pada kotoran, menggunakan 25% asam klorida (asam sulfat) untuk merendam kutub
- Pipa fase gas setengah tersumbat, tolong buka katupnya, dan uji, lepaskan.
- Ketika tampilan digital tinggi atau rendah, sesuaikan kisaran atau tombol nol di pemancar untuk menyesuaikan.
Catatan:Untuk mengukur apakah ada pasokan listrik 24V di sirkuit,silahkan gunakan kabel uji positif dan negatif voltmeter untuk menghubungkan positif dan negatif dari kabel listrik 24V sebelum mengukur.
Penanganan keberadaan sirkuit pendek: periksa sirkuit eksternal dan sirkuit pemancar dan hilangkan.
Peringatan
- Semua produk yang dikirimkan dilengkapi dengan sertifikat produk dan manual instruksi, termasuk nomor produk, parameter teknis, diagram kabel, tanggal pembuatan, dll.Periksa dengan hati-hati untuk menghindari penggunaan yang salah..
- Selama pemasangan, periksa apakah antarmuka di lokasi konsisten dengan antarmuka produk sesuai dengan metode koneksi produk.
- Kabel harus di kabel sesuai dengan persyaratan perusahaan kami instruksi untuk digunakan.
- Produk ini adalah instrumen transduser energi yang tepat, dan dilarang membongkar, menabrak, menjatuhkan, dan memukul dengan kekuatan.
- Jika ada kelainan yang ditemukan selama penggunaan, Anda harus mematikan daya, berhenti menggunakannya, periksa, atau hubungi departemen teknis perusahaan kami secara langsung.
- Kemasan asli harus dipulihkan selama transportasi dan penyimpanan, dan disimpan di gudang yang dingin, kering dan berventilasi.
- Berhati-hatilah agar tidak merusak sensor selama pemasangan dan penggunaan.
- Langkah-langkah perlindungan petir yang efektif harus diambil di lokasi instalasi.
- Casing setiap pemancar dalam seri ini harus di darat dengan handal, dan resistensi pengetasan harus kurang dari 4Ω.
- Ketika menggunakan komunikasi 485 untuk konfigurasi sistem, pemancar harus dilengkapi dengan penghalang keamanan atau isolasi.
- Penghalang keselamatan harus memperoleh sertifikat tahan ledakan, dan pemasangnya harus dilakukan sesuai dengan persyaratan manualnya.
- Ketika pemancar digunakan di area "0", trafo daya yang memasok daya ke penghalang keselamatan harus memenuhi persyaratan Pasal 8.1 GB3836.4-2010.
Penyelesaian Masalah Umum Sensor Tingkat Cairan Kapasitif
- Selama penggunaan, jika instrumen tidak memiliki keluaran arus, periksa apakah kabel memimpin prosesor sinyal "+" dan "-" longgar atau jatuh.
- Jika indikator meter adalah nol, memegang alat logam, seperti pinset, obeng, dll, dan menyentuh terminal "sensor" dari prosesor sinyal, dan indikator harus meningkat, jika tidak,prosesor sinyal meter rusakPada saat ini, prosesor sinyal instrumen perlu diganti.
- Jika indikator meter penuh, lepaskan kabel utama dari sensor prosesor sinyal. Jika lampu indikator meter masih penuh, itu menunjukkan bahwa prosesor sinyal rusak.Jika indikator meter kembali ke nolJika isolasi yang buruk, sensor harus segera diganti.
- Periksa metode sensor: lepaskan kabel utama sensor dari prosesor sinyal.Gunakan shaker 500V atau multimeter tipe 500 dengan file "x10k" untuk mengukur resistensi antara kawat timbal sensor dan dinding menara logamHarus lebih besar dari 10M ohm, jika tidak, itu menunjukkan bahwa sensor terisolasi dengan buruk.
- Diskriminasi dan penghapusan gangguan: Jika instrumen bekerja normal di laboratorium tetapi nilai yang ditunjukkan berfluktuasi naik turun di lapangan untuk menunjukkan nilai tingkat cairan tertentu,kapasitas kondensator elektrolitik yang terhubung secara paralel di kedua ujung kabel listrik instrumen adalah sekitar 220 microfarad,dan tegangan tahan lebih dari 50 volt, yang dapat dihilangkan.
- Ketika fluctuations kalibrasi cairan kapasitas, hal pertama yang perlu dipertimbangkan adalah apakah tingkat cairan benar-benar fluktuasi..Jika fluktuasi pengukur kadar cairan tidak disebabkan oleh fluktuasi tingkat cairan, pengaruh interferensi harus dipertimbangkan dan apakah grounding yang baik,apakah ada sumber gangguan di dekatnya, apakah ada pengelasan listrik untuk operasi, apakah ada pengelasan listrik untuk operasi, dan apakah ada pengaruh dari peralatan listrik besar.
