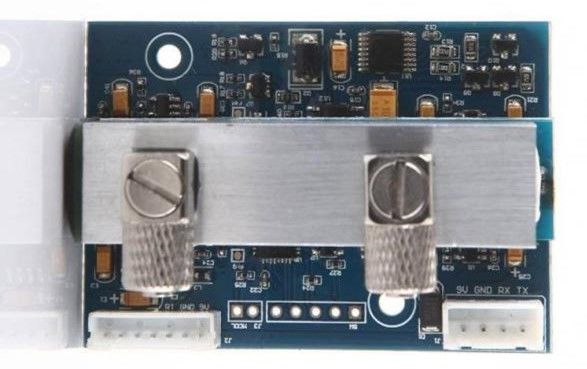

KSS524 Infrared SF6 Gas Sensor Module
Tabel 1 Sejarah Versi
| versi |
tanggal |
deskripsi |
| V1.0 |
2016-10-12 |
V1.0 dirilis |
| V2.2 |
2018-03-06 |
Sesuaikan modifikasi atribut produk |
Daftar Isi
1.Pengamatan Umum
Gas SF6 banyak digunakan sebagai media isolasi dan gas pemadam busur dalam peralatan listrik, terutama dalam pemutus sirkuit tegangan tinggi, trafo, trafo, kondensator, arrester, sekering, dll..Jika kebocoran terjadi, tekanan peralatan berkurang dan kapasitas isolasi berkurang; Mencemari dan menghancurkan lingkungan atmosfer, meningkatkan efek rumah kaca;Akumulasi di ruang tingkat rendah, yang mengakibatkan kecelakaan seperti kekurangan oksigen di otak staf dan bahkan pencekaman cepat; Di bawah pengaruh pembebasan parsial, suhu tinggi dan faktor lain,Gas SF 6 akan menghasilkan zat dekomposisi yang sangat beracun seperti SF 4, SF 2, SOF2, dll.
KSS524 adalah modul sensor gas menggunakan prinsip deteksi penyerapan inframerah NDIR, yang menentukan konsentrasi sesuai dengan penyerapan gas SF6 pada 10,5um. KSS524 mengadopsi sumber cahaya MEMS,rongga optik dengan struktur khusus dan detektor dual-channel untuk mewujudkan kompensasi referensi jalur dual-optik spasialKSS524 memiliki antarmuka digital UART untuk menjalankan protokol Modbus ASCII, yang kompatibel dengan modul Smartgas;Menyediakan fungsi kalibrasi digital nol dan sensitivitas, dan secara manual mengimplementasikan fungsi kalibrasi nol.
KSS524 dapat digunakan secara luas dalam deteksi kebocoran gas SF6 dan pada kesempatan lain analisis konsentrasi gas SF6 di industri listrik.
KSS524 jenis diffusion KSS524 pump suction
2. Parameter teknis
| parameter |
lambang |
minimal |
Nilai khas |
maksimum |
unit |
| Suhu penyimpanan |
Tstg |
- 20 |
- |
80 |
°C |
| Suhu operasi |
TA |
- 20 |
|
60 |
°C |
| Operating Humidity |
HA |
0 |
|
90 |
% RH |
| Tekanan Kerja |
PA |
0.8 |
|
1.2 |
ATM |
| Tegangan Pasokan |
Vs |
|
9 |
11 |
V |
| Arus Operasi Maksimal |
Akurata-rata |
100 |
120 |
150 |
mA |
| Jangkauan (bisa disesuaikan) |
|
|
1500 |
|
ppm |
| Keakuratan Pengukuran |
Keakuratan |
|
± 5ppm atau ± 2% nilai sebenarnya adalah yang lebih besar |
|
% vol |
| T90 |
Penyedutan Pompa |
|
|
5 |
|
kedua |
| Diffusi |
|
30 |
|
kedua |
| Kemungkinan diulang |
Tidak ada |
|
|
< ± 50 |
|
ppm |
| 50% F.S |
|
|
< ± 5%.
Pengukuran
|
|
|
| Jangka Hidup |
|
|
10 |
|
tahun |
3Gambar dimensi struktural
4. Output sinyal
5.Penginstalan instruksi
Sensor dipasang dengan diagram struktur referensi dengan jarak lubang posisi dan aperture 3,2mm
Jarak kabel soket adalah 2.0mm
6Masalah yang harus diperhatikan dalam pemeliharaan
Sensor harus kalibrasi secara teratur, disarankan bahwa tidak lebih dari 3 bulan, dan kalibrasi tidak diperlukan jika kalibrasi otomatis diaktifkan untuk operasi jangka panjang
Jangan gunakan sensor untuk waktu yang lama di lingkungan dengan kepadatan debu yang tinggi
Silakan gunakan sensor dalam jangkauan sumber daya sensor
7.Pengaturan instruksi
Untuk dapat membeli spesifikasi khusus yang diperlukan, silakan berikan informasi berikut:
1) Nama sensor 2) Jangkauan sensor 3) Keakuratan pengukuran sensor
Misalnya, KSS524, 0-1500ppm
8.Informasi Pemesanan
| Lembar informasi pesanan |
| KSS524 |
Modul sensor gas SF6 inframerah KSS524 |
|
Xxxx |
Sensor mengukur rentang konsentrasi CO2 dalam ppm, dengan nilai minimum 2000 dan nilai maksimum 50000 ppm. |
| 2000 |
Jangkauan 200 ppm (default). |
| 10000 |
Kisaran 10000 ppm |
| 50000 |
Jangkauan 50000 ppm |
|
mengkodekan |
Kecepatan reaksi dibagi menjadi dua jenis: cepat dan lambat |
| S |
Perlahan (default). |
| Q |
cepat |
|
mengkodekan |
Pemilihan laju baud, dukungan laju baud yang umum digunakan 2400 9600 19200 38400bps, 8 bit data, 1 bit stop bit, tidak ada bit check: Konfirmasi kebutuhan khusus sebelum memesan. |
| Adat |
Konfirmasi laju baud sebelum memesan |
| 2400 |
Tingkat baud 2400bps |
| 9600 |
Tingkat baud 9600bps |
| 19200 |
Tingkat baud 19200bps |
| 38400 |
38400bps baud rate (default) |
|
mengkodekan |
Protokol port serial |
| Modbus-RTU |
Standar Modbus-RTU protokol (default). |
| Modbus-ASCII |
Protokol Modbus-ASCII standar |
| Modbus-Self |
Protokol pribadi Modbus |
| KSS524 |
- 2000 |
-S |
- 38400 |
- Modbus-RTU |
|
9.Rincian kontak
URL:www.kacise.com
Tel: +86-29-17719566736
Email: sales@kacise.com
Alamat: Tangyan South Road, Kota Xi'an, Provinsi Shaanxi, Cina
Peraturan Menteri
| Singkatan |
Nama lengkap |
| VOL |
1% VOL mengacu pada 1% dari volume gas tertentu di udara. |
| PPM |
1PPM berarti bahwa volume gas spesifik di udara menyumbang satu per sejuta. |
| O2 |
Molekul oksigen |
| LCD |
Layar LCD |
| RS485 |
Asynchronous serial port 485 |
| DC |
arus searah |
| AC |
Komunikasi |
| PVC |
polivinil klorida |
