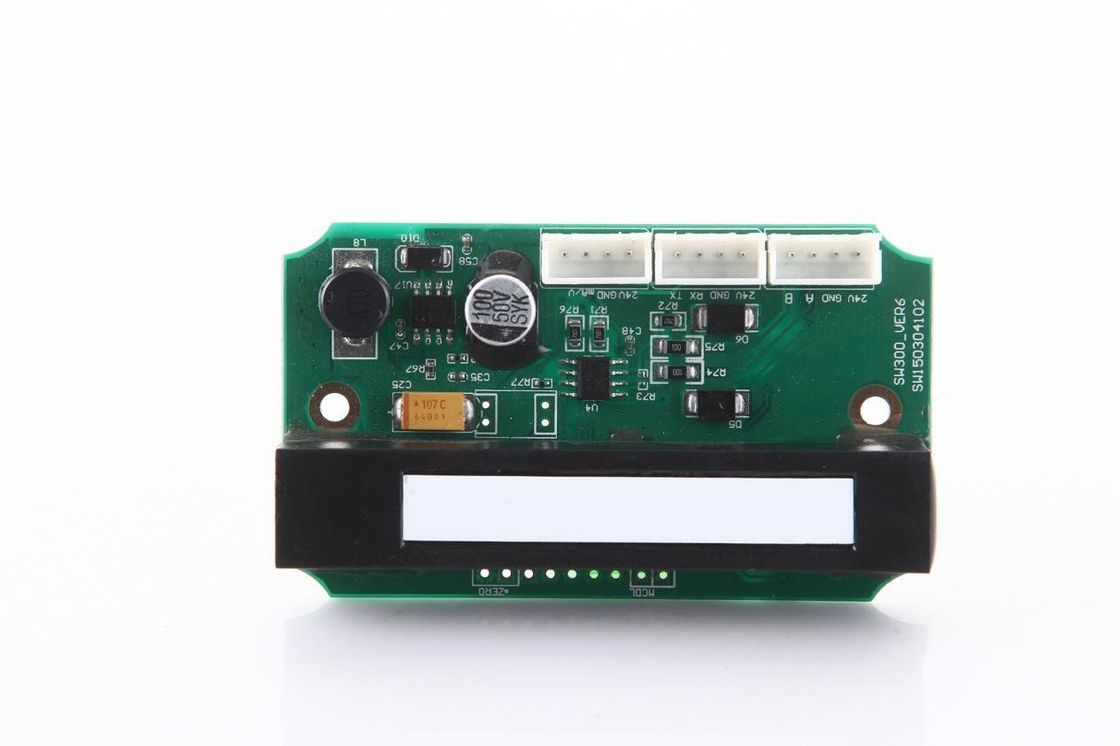

Modul Sensor CO2 Inframerah dengan Jangkauan 5000-500000ppm dan Respon Cepat untuk Deteksi Gas Industri

KCS530 adalah modul pendeteksi gas berdasarkan prinsip penyerapan inframerah NDIR, yang cocok untuk mendeteksi konsentrasi karbon dioksida dalam lingkungan gas pada suhu kamar.

KCS530 mengadopsi rongga optik yang dipatenkan, sumber cahaya impor, dan detektor saluran ganda untuk mewujudkan kompensasi referensi jalur optik ganda di ruang angkasa. KCS530 memiliki selektivitas yang baik, tidak ada ketergantungan oksigen dan umur panjang.

KCS530 memiliki UART, keluaran 485 dan keluaran arus 4-20mA (atau keluaran tegangan analog) untuk pemilihan aplikasi yang mudah; KCS530 menyediakan kalibrasi titik nol, kalibrasi sensitivitas, dan perintah kalibrasi udara bersih, serta menyediakan pin MCDL yang dikalibrasi secara manual bagi pelanggan untuk melakukan kalibrasi relatif nol pada modul sensor menggunakan udara bersih luar ruangan yang mengalir bebas.

KCS530 mengadopsi mode ventilasi difusi konveksi, yang memiliki kecepatan difusi cepat. KCS530 dirancang untuk pengukuran konsentrasi CO2 di lingkungan dengan kelembapan tinggi seperti rumah jamur, ruang inkubasi, dan rumah kaca pertanian. Hal ini juga dapat digunakan secara luas dalam kontrol udara segar HVAC, pemantauan kualitas udara dalam ruangan, pemantauan proses produksi pertanian dan peternakan, dapat dipasang di gedung cerdas, sistem ventilasi, robot, mobil dan aplikasi lainnya, juga dapat diterapkan pada pemantauan kualitas udara ruang sempit lainnya.

Satuan: mm

Difusi

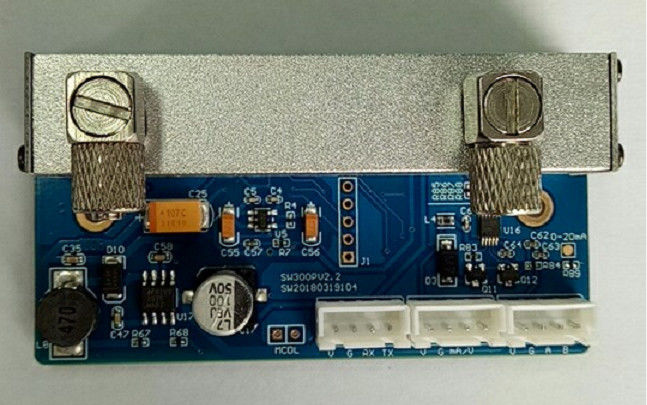

Jenis pompa-hisap

Keluaran sinyal: keluaran arus/tegangan analog, keluaran UART, keluaran 485, pengguna perlu menyesuaikan.

Catatan: Saat modul dihidupkan dalam keadaan dingin, sinyal nilai konsentrasi yang diperoleh dalam waktu dua menit setelah dihidupkan tidak digunakan sebagai dasar pengukuran.

Rentang keluaran arus analog (4mA~20mA), 4mA sesuai dengan 0ppm, 20mA sesuai dengan konsentrasi gas pada skala penuh. Pelanggan juga dapat menyesuaikan.

Rentang keluaran tegangan analog (0.4V~2.0V), 0.4V sesuai dengan 0ppm, dan 2.0V sesuai dengan konsentrasi gas pada skala penuh. Pelanggan juga dapat menyesuaikan.

Kecepatan baud: 9600bps, 8 bit data, 1 bit stop, tanpa bit pemeriksaan;

Datanya adalah keluaran ASCII, jumlah byte data per frame tidak tetap, dimulai dengan 32 dan diakhiri dengan rn

Ini dibagi menjadi unggahan proaktif dan Q&A2way.

di mana 32 adalah kode ASCII untuk spasi, dan output diakhiri dengan karakter baris baru

Misal : Output 12345 ppm dengan format sebagai berikut :

Kirim desimal:235237363521

kembali

di mana 32 adalah kode ASCII untuk spasi, dan output diakhiri dengan karakter baris baru

TIGA PROTOKOL TERSEDIA: MODBUS RTU, MODBUS ASCII ATAU KUSTOMISASI MODBUS.

Format protokol pengiriman host

Protokol terdiri dari paket-paket dengan format tetap. Besar kecilnya paket berbeda-beda tergantung isi paketnya.

Alamat unit komunikasi byte pertama paket: Ini mengacu pada alamat unit komputer bagian bawah ketika host berkomunikasi dengan komputer bagian bawah. Byte kedua dari paket tersebut adalah karakter STX, yang bersifat tetap. Byte ketiga dari paket menunjukkan apakah paket tersebut merupakan perintah baca atau perintah tulis. 0x52 untuk membaca perintah 0x53 menulis perintah. Byte keempat suatu paket adalah panjang bit yang menggambarkan data yang terdapat dalam keseluruhan pesan, yaitu sama dengan ukuran paket dikurangi 6. Data ditransfer secara berurutan dari byte rendah ke byte tinggi. Teks dirutekan dari kiri ke kanan. Setelah semua data ditransfer, akhir data akan ditandai dengan 1 byte 0x21. Byte terakhir dari protokol adalah checksum untuk memverifikasi kebenaran data yang dikirimkan.

Perangkat mengembalikan format protokol

Protokol terdiri dari paket-paket dengan format tetap. Besar kecilnya paket berbeda-beda tergantung isi paketnya.

Alamat unit komunikasi: Ini mengacu pada alamat unit komputer bagian bawah ketika host berkomunikasi dengan komputer bagian bawah. Byte kedua dari paket tersebut adalah karakter STX, yang bersifat tetap. Byte ketiga dari paket menunjukkan apakah paket tersebut merupakan perintah baca atau perintah tulis. 0x52 untuk membaca perintah 0x53 menulis perintah. Byte keempat suatu paket adalah panjang bit yang menggambarkan data yang terdapat dalam keseluruhan pesan, yaitu sama dengan ukuran paket dikurangi 6. Data ditransfer secara berurutan dari byte rendah ke byte tinggi. Teks dirutekan dari kiri ke kanan. Setelah semua data ditransfer, akhir data akan ditandai dengan 1 byte 0x21. Byte terakhir dari protokol adalah checksum untuk memverifikasi kebenaran data yang dikirimkan.

Jenis perintah

(1) Baca nilai konsentrasi sensor: seperti membaca data sensor No. 32 (20H) saat ini

Tuan rumah mengirimkan perintah ke sensor:20235201372146

20 23 52 01 37 21 ?? (desimal 16).

20: Nomor sensor

23: STX diperbaiki

52: Baca

01: Panjang data, menandakan ada 1 bit data setelahnya

37: Membaca data sensor

21: Selesai

??: Karakter pemeriksaan CheckSum

CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, jadi?? = 46 jam

Perangkat akan mengembalikan data berikut:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ?? (desimal 16).

06: ACK benar

20: Mengembalikan alamat sensor

23: STX (0x23)

52: Jenis Layanan Jenis operasi pengembalian default adalah operasi baca (0x52).

05: Panjang Data Panjang data adalah 5 byte

37: Kelas komando

00 00 03 E8: Nilai konsentrasi CO2 saat ini, dalam PPM, adalah nilai konsentrasi yang dinyatakan dalam 4 byte, dengan byte konsentrasi tinggi di sebelah kiri dan byte konsentrasi rendah di sebelah kanan, bergantung pada konsentrasi sensor

21: Karakter akhir

?? : Karakter pemeriksaan CheckSum

Jumlah Periksa= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=?? XOR, tidak termasuk byte pertama 06

(2) Tetapkan alamat sensor:

Misalnya membaca alamat sensor arus nomor 32 (20H) hingga nomor 34 (22H).

Tuan rumah mengirimkan perintah ke sensor:2023530231222160

20 23 53 02 31 22 21 ?? (desimal 16).

20: Nomor sensor saat ini

23: STX diperbaiki

53: Menulis

02 : Panjang data, menandakan ada dua digit data setelahnya

31: Tulis perintah alamat

22: Alamat sensor saat ini diubah menjadi nomor 34

21: Selesai

??: Karakter pemeriksaan CheckSum

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, jadi ?? =60 jam

Perangkat mengembalikan data berikut:062023530231222160

06 20 23 53 02 3122 21 ??

06: ACK benar

20: Alamat sensor asli

23: STX (0x23)

53: Jenis Layanan Jenis operasi pengembalian default adalah operasi baca (0x520).

02: Panjang Data Panjang data 2 byte

31: Kelas komando kelas

22: Alamat sensor saat ini setelah mengubah alamat

21: Karakter akhir

??: Karakter pemeriksaan CheckSum

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, jadi ?? =60 jam

(3) Tentang pengaturan alamat awal sensor:

MCDL pendek, kalibrasi nol dalam 8 detik, lebih dari 10 detik untuk alamat awal sensor Defaultnya adalah angka 32. Alamat pabrik setiap sensor diatur ke 32 (20H), dan ketika pengguna mengubah alamat sensor, tombol dahi yang sesuai harus terus ditekan selama lebih dari 10 detik untuk mengembalikan pengaturan alamat pabrik.

Format protokol pengiriman host

Protokol terdiri dari paket-paket dengan format tetap. Besar kecilnya paket berbeda-beda tergantung isi paketnya.

Alamat unit komunikasi: Ini mengacu pada alamat unit komputer bagian bawah ketika host berkomunikasi dengan komputer bagian bawah. Byte kedua dari paket menunjukkan apakah paket tersebut merupakan perintah baca atau perintah tulis. 03 menunjukkan bahwa pesan tersebut adalah perintah baca, dan 06 menunjukkan bahwa pesan tersebut adalah perintah tulis. CRC digunakan untuk verifikasi untuk memverifikasi kebenaran data yang dikirimkan. Data ditransfer secara berurutan dari byte rendah ke byte tinggi. Teks dirutekan dari kiri ke kanan. Setelah semua data dikirimkan, pemeriksaan CRC bit rendah dan tinggi akan berakhir.

Perangkat mengembalikan format protokol

Protokol terdiri dari paket-paket dengan format tetap. Besar kecilnya paket berbeda-beda tergantung isi paketnya.

Jenis perintah

(1) Baca nilai konsentrasi sensor: seperti membaca data sensor arus No.32 (20H).

Tuan rumah mengirimkan perintah ke sensor:

20 03 00 00 00 02 C2 BA

20: Alamat sensor saat ini

03: Baca konsentrasi sensor

00 00 00 02: Konten area data

00 00 adalah alamat 00 02 adalah kuantitas

C2: CRC tinggi

BA: CRC rendah

Prinsip dasar dari cyclic redundancy check code (CRC) adalah: setelah kode informasi K bit, kemudian penyambungan kode cek R bit, seluruh panjang pengkodean adalah N bit, oleh karena itu, kode ini disebut juga (kode N, K. Untuk kode tertentu ( N,K ), dapat ditunjukkan bahwa terdapat polinomial G(x) dengan pangkat tertinggi NK = R. Checksum informasi K-bit dapat dihasilkan dari G(x), dan G(x) disebut polinomial generatif dari kode CRC ini Proses pembuatan kode cek yang spesifik adalah: dengan asumsi bahwa informasi yang akan dikirim diwakili oleh polinomial C(X), geser C(x) ke kiri sebesar R bit (yang dapat dinyatakan sebagai C(x)*2R), dan seterusnya Di sebelah kanan C(x), bit R akan bebas, yang merupakan posisi digit pemeriksa digit cek.

Perangkat mengembalikan data berikut:

Jika kisaran totalnya berada dalam 65536 ppm:

20 03 04 00 20 0B E8 CD 85 (desimal).

Jika kisaran totalnya lebih besar dari 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (desimal).

20: Alamat sensor saat ini

03: Baca konsentrasi sensor

04/06: Panjang area data (Panjang area data yang dikembalikan terkait dengan total rentang yang dipesan pelanggan, jika rentang maksimum yang dipesan pelanggan berada dalam 65536 ppm, maka panjang area data yang dikembalikan adalah 04 (nomor pengembalian 100ppm: 20 03 04 00 20 00 64 CB 10 ), jika rentang maksimum lebih besar dari 65536 ppm maka panjang area data yang dikembalikan adalah 06 (nomor pengembalian 100 ppm: 20 03 06 00 20 00 00 00 64 35 08)

Bagian merah adalah bit data, dan bagian biru adalah panjang area data

00 20 : Menampilkan alamat sensor saat ini 0x20

0B E8: Menampilkan konsentrasi gas sensor dalam PPM, nilai spesifiknya tergantung pada alamat dan konsentrasi sensor

Data di atas semuanya berupa bilangan desimal, dan perlu diubah menjadi bilangan basis 10 sebelum menghitung nilai konsentrasi

Misalnya:

Jika kisaran totalnya berada dalam 65536 ppm:

0B adalah desimal 11; Desimal E8 adalah 232, maka nilai konsentrasinya adalah: 11*256+232=3048 (nilai ppm desimal).

Jika kisaran totalnya lebih besar dari 65536 ppm:

00 adalah 0 untuk desimal; 0B adalah 11 untuk desimal; Desimal E8 adalah 232, maka nilai konsentrasinya adalah: 0*65536+11*256+232=3048 (nilai ppm dalam desimal).

CD: CRC tinggi

85: CRC rendah

Nilai cek CRC mengacu sama seperti di atas

(2) Tetapkan alamat sensor:Misalnya, ubah alamat sensor dari 32 (20H) menjadi 01

Tuan rumah mengirimkan perintah ke sensor:

20 06 00 00 00 01 4E BB (desimal).

20: Alamat sensor saat ini

06: Kode fungsi (atur alamat sensor).

00 00 00 01: Area data (sensor yang dimodifikasi alamat baru 00 01, yaitu 01).

4E: CRC tinggi

BB: CRC rendah

Nilai cek CRC sama seperti di atas

Perangkat mengembalikan data berikut:

20 06 00 00 00 01 4E BB (desimal).

Sama seperti masukan

Setelah mengubah alamat, perintah pembacaan baru hanya perlu mengubah alamat pertama ke alamat saat ini setelah modifikasi dan melakukan verifikasi CRC untuk mendapatkan bit pemeriksaan baru:

01 03 00 00 00 02 C4 0B (desimal).

Perangkat mengembalikan data berikut:

Jika kisaran totalnya berada dalam 65536 ppm:

01 03 04 00 01 0B E8 AC 8D (desimal).

Jika kisaran totalnya lebih besar dari 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (desimal).

Perintah alamat sensor set yang baru adalah:

01 06 00 00 00 XX xx xx

XX : adalah alamat yang perlu diubah lagi

xx xx: Digit cek baru

*Perintah ini adalah perintah asisten debugging port serial polling modbus di bawah jendela tampilan data, klik dua kali tabel tampilan alamat untuk menetapkan alamat baru dengan mengubah nilai

(3) Tentang pengaturan alamat awal sensor

MCDL pendek, kalibrasi nol dalam 8 detik, lebih dari 10 detik untuk alamat awal sensor Defaultnya adalah nomor 32. Alamat pabrik setiap sensor diatur ke 32 (20H), dan ketika pengguna mengubah alamat sensor, alamat harus dipulihkan dengan menahan tombol dahi yang sesuai terus menerus selama lebih dari 10 detik.

Format protokol pengiriman host

Protokol terdiri dari paket-paket dengan format tetap. Besar kecilnya paket berbeda-beda tergantung isi paketnya.

Alamat unit komunikasi: Ini mengacu pada alamat unit komputer bagian bawah ketika host berkomunikasi dengan komputer bagian bawah. Byte pertama paket adalah 0x3a, dua byte terakhir adalah 0x0d 0x0a dan tetap. Byte keempat dan kelima dari sebuah paket menunjukkan apakah paket tersebut merupakan perintah baca atau perintah tulis. 03 menunjukkan bahwa pesan tersebut adalah perintah baca, dan 06 menunjukkan bahwa pesan tersebut adalah perintah tulis. LRC digunakan untuk verifikasi untuk memverifikasi kebenaran data yang dikirimkan. Data ditransfer secara berurutan dari byte rendah ke byte tinggi. Teks dirutekan dari kiri ke kanan. Ketika semua data ditransfer, datanya adalah 0x0d kali 2 byte terpotong dan 0x0a menunjukkan akhir data.

Perangkat mengembalikan format protokol

Protokol terdiri dari paket-paket dengan format tetap. Besar kecilnya paket berbeda-beda tergantung isi paketnya. Format pengembalian sama dengan format pengiriman.

Jenis perintah

(1) Baca nilai konsentrasi sensor:seperti membaca data sensor 20 jam saat ini

Alamat di bawah kode fungsi 03 di bawah jajak pendapat Modbus harus disetel ke 3 untuk 0x0003, dan kuantitasnya harus disetel ke 1 .

Tuan rumah mengirimkan perintah ke sensor:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (desimal) adalah: 200300030001D9

3a: Memperbaiki bit awal

32 30 adalah 20: nomor sensor

30 33 adalah 03 : membaca konsentrasi sensor

30 30 30 33 30 30 30 31: Konten area data

Alamat 30 30 30 33 menandakan register yang akan dibaca mempunyai alamat awal 0x0003, dan 30 30 30 31 adalah kuantitas artinya jumlah register yang akan dibaca adalah 1

44: LRC tinggi

39: LRC rendah

0D: Memperbaiki bit akhir

0A: Bit akhir tetap

LRC=20+03+00+03+00+01=27H Setelah negasi, tambahkan 1 ke D9H, dan kode ceknya adalah 44 39

Perangkat akan mengembalikan data berikut:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (desimal) adalah: 200302017367

3A: Memperbaiki bit awal

32 30 adalah 20: nomor sensor

30 33 adalah 03: konsentrasi sensor pembacaan menunjukkan bahwa area data adalah 3 bit Data 16-bit diwakili oleh 6 byte

30 32 adalah 02: panjang area data

30 31 37 33 adalah 0173: nilai konsentrasi CO2 saat ini adalah 0*16^3+1*16^2+7*16+3 sebanyak 16 kali per orang. Satuannya adalah PPM, yaitu nilai konsentrasi yang dinyatakan dalam 4 byte, dan nilai spesifiknya bergantung pada konsentrasi yang dibaca oleh sensor

36: LRC tinggi

37: LRC rendah

0D: Memperbaiki bit akhir

0A: Bit akhir tetap

LRC=20+03+02+01+73=99H, tambahkan 1 ke 67 setelah negasi, dan kode ceknya adalah 36 37

Baca alamat sensor: Misalnya, baca alamat sensor 20 jam saat ini 32

*Di sini untuk membaca alamat sensor Jajak pendapat Modbus di bawah alamat kode fungsi 03 harus diatur ke 192 adalah 0x00c0, kuantitas Ditetapkan ke 1.

Tuan rumah mengirimkan perintah ke sensor:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (desimal).

Yaitu : 200300c000011C

3a: Memperbaiki bit awal

32 30 adalah 20: nomor sensor

30 33 adalah 03 : membaca konsentrasi sensor

30 30 43 30 30 30 30 31: Konten area data

Alamat 30 30 43 30 menunjukkan bahwa register yang akan dibaca mempunyai alamat awal 0x00c0, dan 30 30 30 31 adalah kuantitas yang menunjukkan jumlah register yang akan dibaca 1

31: LRC tinggi

43: LRC rendah

0D: Memperbaiki bit akhir

0A: Bit akhir tetap

LRC=20+03+00+c0+00+01=E4H Setelah negasi, tambahkan 1 ke 1CH, dan kode ceknya adalah 31 43

Perangkat akan mengembalikan data berikut:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (desimal) adalah: 2003020020BB

3A: Memperbaiki bit awal

32 30 adalah 20: nomor sensor

30 33 adalah 03: konsentrasi sensor pembacaan menunjukkan bahwa area data adalah 3 bit Data 16-bit diwakili oleh 6 byte

30 32 adalah 02: panjang area data

30 30 32 30 adalah 0020: Alamat sensor saat ini 0x0020 dalam kisaran 0-FF

42: LRC tinggi

42: LRC rendah

0D: Memperbaiki bit akhir

0A: Bit akhir tetap

LRC=20+03+02+00+20=45H, tambahkan 1 sebagai BB setelah negasi, dan kode ceknya adalah 42 42

(2) Atur sensornyaalamat: Misalnya, ubah alamat sensor No. 32 menjadi No. 01

* Jajak pendapat Modbus (klik dua kali tabel yang menampilkan alamat 32 untuk mengubah alamat kode fungsi 06, alamat harus disetel ke 192 (harus menjadi default) adalah.) 0x00c0, nilai disetel ke 1 untuk menjadi alamat baru sensor.

Tuan rumah mengirimkan perintah ke sensor:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (desimal).

Yaitu : 200600c0000119

3A: Memperbaiki bit awal

32 30 adalah 20: Nomor sensor

30 36 adalah 06: kode fungsi (atur alamat sensor).

30 30 43 30 30 30 30 31: Wilayah data

Alamat awal register sensor 30 30 43 30 adalah 0x00c0, dan alamat baru sensor 30 31 yang dimodifikasi adalah 01.

31: LRC tinggi

39: LRC rendah

0D: Memperbaiki bit akhir

0A: Bit akhir tetap

LRC= 20+06+00+c0+00+01=E7H Setelah negasi, tambahkan 1 menjadi 19, dan kode ceknya adalah 31 39.

Perangkat akan mengembalikan data berikut:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (desimal).

Sama seperti masukan

(3) Tentang mengatur alamat awal sensor:

MCDL pendek, kalibrasi nol dalam 8 detik, lebih dari 10 detik untuk alamat awal sensor Defaultnya adalah angka 32. Alamat pabrik setiap sensor diatur ke 32 (20H), dan ketika pengguna mengubah alamat sensor, tombol dahi yang sesuai harus terus ditekan selama lebih dari 10 detik untuk mengembalikan pengaturan alamat pabrik.

Sensor dipasang dengan jarak lubang pemosisian 63mm dan bukaan 3,2mm

Jarak soket kabel adalah 2,54 mm

Sensor harus dikalibrasi secara teratur, disarankan tidak lebih dari 3 bulan, dan kalibrasi tidak diperlukan jika kalibrasi otomatis diaktifkan untuk pengoperasian jangka panjang

Jangan gunakan sensor dalam waktu lama di lingkungan dengan kepadatan debu yang tinggi

Silakan gunakan sensor dalam jangkauan catu daya sensor
