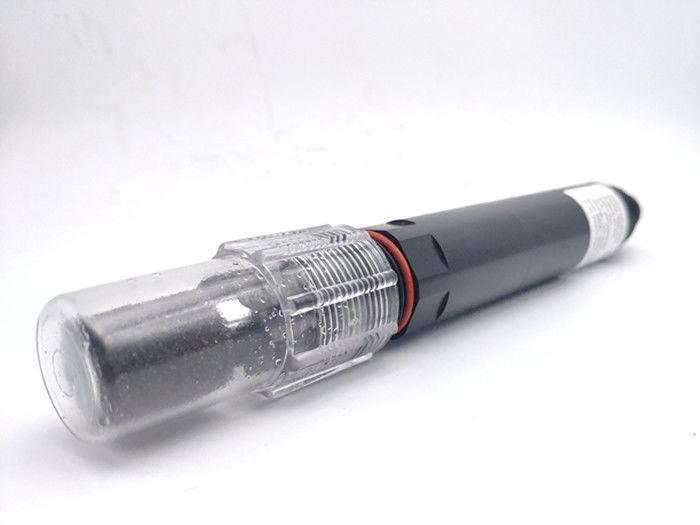

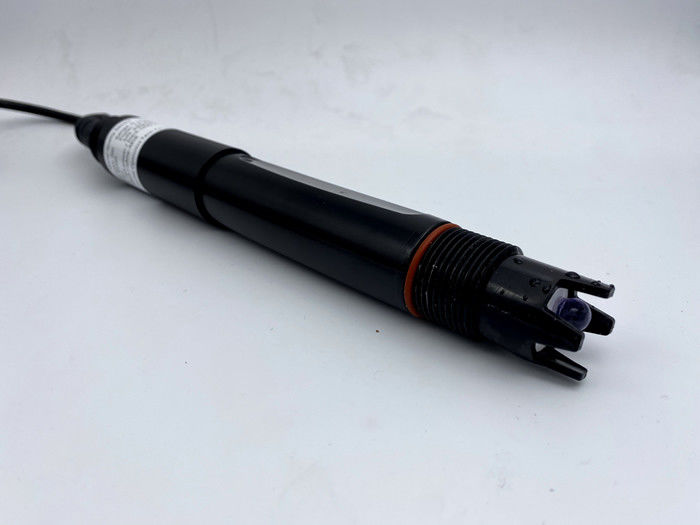

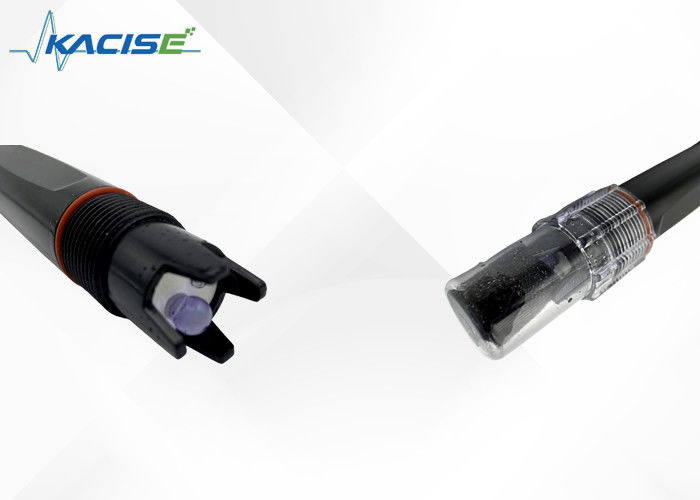

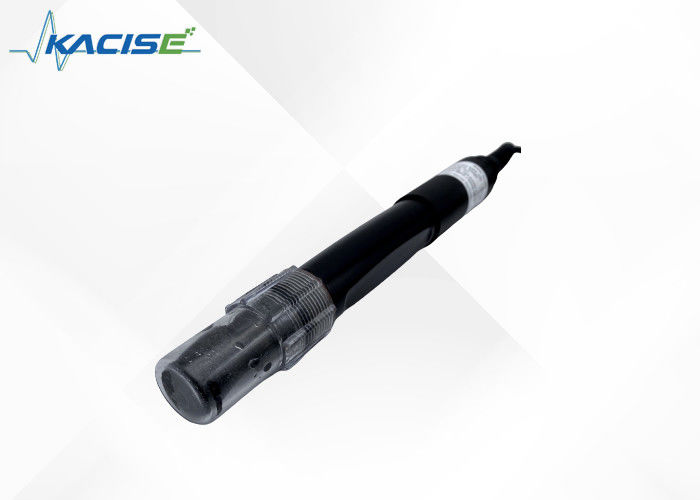

Sensor dan pemancar PH online dengan output RS-485 Modbus/RTU, kompensasi suhu otomatis dan rentang 0 ∼ 14pH untuk pemantauan kualitas air

Elektroda kaca ion hidrogen dan elektroda referensi digunakan untuk membentuk sel galvanik. Dalam proses pertukaran ion antara ion hidrogen dalam kaca film dan larutan yang diukur, konsentrasi ion hidrogen dalam larutan dideteksi dengan mengukur beda potensial antar elektroda, sehingga dapat mengukur nilai PH cairan yang diukur.

Sensor PH, umumnya dikenal sebagai probe PH, terdiri dari elektroda kaca dan elektroda referensi. Elektroda kaca terdiri dari batang penyangga kaca, kaca film, larutan referensi internal, elektroda referensi internal, tutup elektroda, dan kawat. Elektroda referensi mempunyai potensial elektroda yang diketahui dan konstan, dan elektroda kalomel atau perak/perak klorida biasanya digunakan. Karena nilai PH berkaitan dengan suhu, maka umumnya perlu menambahkan elektroda suhu untuk kompensasi suhu untuk membentuk elektroda komposit tiga kutub.

Digunakan untuk pemantauan kualitas air lingkungan, larutan asam/alkali/garam, proses reaksi kimia dan proses produksi industri, dapat memenuhi persyaratan pengukuran pH online untuk sebagian besar aplikasi industri.

Catatan:Konektor sensor adalah kepala jantan sambungan tahan air inti M16-5.

Catatan: Sensor tidak boleh dipasang terbalik atau horizontal saat dipasang, setidaknya pada sudut 15 derajat atau lebih.

• Garis merah - kabel listrik (12 ~ 24V)
• Garis hitam - tanah (GND)
• Garis biru - 485A
• garis putih - 485B
• kawat telanjang - kawat terlindung

Setelah pengkabelan selesai, harus diperiksa dengan cermat untuk menghindari koneksi yang salah sebelum menyalakan.

Spesifikasi kabel: Mengingat kabel terendam dalam air (termasuk air laut) dalam waktu lama atau terkena udara, maka kabel tersebut memiliki ketahanan terhadap korosi tertentu. Diameter luar kabel adalah Φ6 mm dan semua antarmuka tahan air.

Saat mengukur sensor pH, sensor tersebut harus dibersihkan dengan air suling (atau air deionisasi), dan kertas saring harus digunakan untuk menyerap kelembapan untuk mencegah kotoran masuk ke dalam cairan yang akan diuji. 1/3 dari sensor harus dimasukkan ke dalam larutan yang akan diuji.

Sensor harus dicuci bila tidak digunakan, dimasukkan ke dalam wadah pelindung dengan larutan kalium klorida 3,5 mol/L, atau sensor dimasukkan ke dalam wadah dengan larutan kalium klorida 3,5 mol/L.

Periksa apakah terminalnya kering. Jika terkena noda, bersihkan dengan alkohol absolut dan keringkan. Hindari perendaman dalam jangka waktu lama dalam air suling atau larutan protein dan cegah kontak dengan minyak silikon. Dengan sensor yang lebih panjang, kaca filmnya mungkin menjadi tembus cahaya atau terdapat endapan, yang dapat dicuci dengan asam klorida encer dan dibilas dengan air. Sensor digunakan untuk waktu yang lama. Apabila terjadi kesalahan pengukuran maka harus dikalibrasi dengan meteran untuk kalibrasi.

Jika kalibrasi dan pengukuran tidak dapat dilakukan saat sensor dirawat dan dipelihara dengan cara di atas, maka sensor telah gagal. Silakan ganti sensornya.

Tabel Referensi pH Buffer Standar

Pembacaan sebenarnya dan standar instrumen terkadang mengalami kesalahan ±1 kata.

Catatan: Sensor telah dikalibrasi sebelum meninggalkan pabrik. Jika kesalahan pengukuran tidak terlampaui, maka tidak boleh dikalibrasi secara sembarangan.

Gunakan 250 mL air suling dalam gelas ukur, tuang ke dalam gelas kimia, tambahkan sebungkus bubuk kalibrasi dengan pH=6,86, aduk rata dengan batang kaca hingga bubuk larut sempurna, konfigurasikan larutan dengan pH=6,86, masukkan sensor ke dalam larutan, tunggu selama 3 ～5 menit, setelah nilainya stabil, lihat apakah nilai yang ditampilkan adalah 6,86. Jika tidak, Anda perlu melakukan kalibrasi nol. Lihat lampiran untuk instruksi kalibrasi.

Untuk larutan asam: Ambil 250 mL air suling dalam gelas ukur, tuangkan ke dalam gelas kimia, tambahkan sebungkus bubuk kalibrasi dengan pH=4,00, aduk rata dengan batang kaca hingga bubuk benar-benar larut, dan atur larutan ke pH=4,00; Dalam solusinya, tunggu selama 3 hingga 5 menit. Setelah nilainya stabil, lihat apakah nilainya 4,00. Jika tidak, kalibrasi kemiringan diperlukan. Lihat lampiran untuk instruksi kalibrasi.

Untuk larutan basa: Ambil 250 mL air suling dalam gelas ukur, tuangkan ke dalam gelas kimia, tambahkan sebungkus bubuk kalibrasi dengan pH=9,18, aduk rata dengan batang kaca hingga bubuk benar-benar larut, dan atur larutan ke pH=9,18; Dalam solusinya, tunggu selama 3 hingga 5 menit. Setelah nilainya stabil, periksa apakah tampilannya 9.18. Jika tidak, kalibrasi kemiringan diperlukan. Lihat lampiran untuk instruksi kalibrasi.

• Departemen pemeriksaan mutu memiliki prosedur pemeriksaan standar, peralatan dan sarana pengujian yang canggih dan sempurna, dan secara ketat sesuai dengan peraturan, untuk melakukan uji penuaan 72 jam dan uji stabilitas pada produk, dan tidak mengizinkan satu produk yang tidak memenuhi syarat meninggalkan pabrik.
• Pihak penerima langsung mengembalikan batch produk dengan tingkat kegagalan 2%, dan seluruh biaya yang timbul ditanggung oleh pemasok. Standar acuan mengacu pada deskripsi produk yang diberikan oleh pemasok.
• Menjamin kuantitas barang dan kecepatan pengiriman.

Produk ini meliputi:

• 1 sensor
• Bubuk kalibrasi 3 bungkus
• 1 salinan manual
• 1 sertifikat

Perusahaan menyediakan layanan purna jual lokal dalam waktu satu tahun sejak tanggal penjualan, namun tidak termasuk kerusakan yang disebabkan oleh penggunaan yang tidak tepat. Jika perbaikan atau penyesuaian diperlukan, silakan kembalikan, tetapi biaya pengiriman harus mahal. Rusak dalam perjalanan, perusahaan akan memperbaiki kerusakan alat tersebut secara gratis.
