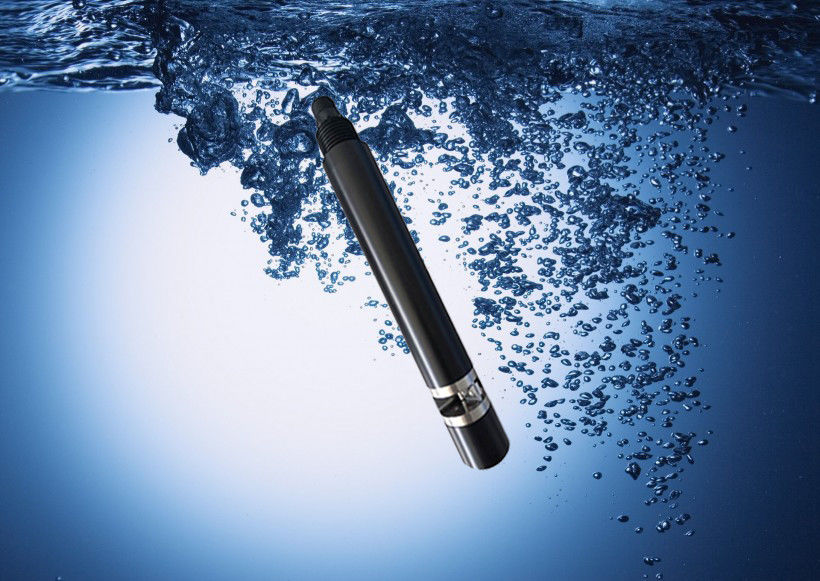

KCD310 Sensor COD Online tidak ada reagen tidak ada polusi ukuran kecil lebih nyaman COD keruh dan suhu

1Prinsip

Banyak senyawa organik yang larut dalam air menyerap sinar ultraviolet.kandungan polutan organik terlarut dalam air dapat diukur secara akurat dengan mengukur penyerapan senyawa organik ini pada cahaya UV dengan panjang gelombang 254 nm. KCD310 sensor COD online menggunakan dua sumber cahaya, satu sinar ultraviolet untuk mengukur kandungan COD dalam air, lampu referensi lainnya untuk mengukur kekeruhan air, selain itu,Penurunan jalur optik dikompensasi oleh algoritma khusus, yang dapat menghilangkan gangguan dari kotoran partikel sampai batas tertentu, sehingga mencapai pengukuran yang lebih stabil dan dapat diandalkan.

2.Fitur

• Tidak ada reagen, tidak ada polusi, perlindungan ekonomi dan lingkungan
• Ukuran kecil, instalasi yang lebih nyaman, pemantauan kualitas air secara online
• Cod, keruh dan suhu dapat diukur
• Secara otomatis mengkompensasi gangguan keruh
• Dengan sikat pembersih untuk mencegah adhesi biologis
• Pergeseran kecil, respon cepat, pengukuran yang lebih akurat
• Bahkan pemantauan jangka panjang sangat stabil
• Bebas pemeliharaan, umur panjang dan biaya rendah
• Sensor digital, antarmuka RS-485, protokol Modbus/RTU
• Elektronika daya rendah, desain anti interferensi

3Spesifikasi Teknis

4Gambar Dimensi

Catatan: Konektor sensor adalah konektor tahan air inti M16-5

5Instalasi dan Koneksi Listrik

5.1 Pemasangan

Ketika sensor menggantung harus menghindari karena aliran air, memasang sensor, tidak lebih dari 2 meter dari kedalaman permukaan air Ke dalam sensor yang memukul dinding atau struktur hidrolik lainnya,Jika arusnya sangat kuat, tolong perbaiki sensor.

Pasang sensor tidak lebih dari 2 meter dari permukaan air.

Sensor diturunkan 30cm di bawah tingkat air terendah mungkin, dengan mempertimbangkan fluktuasi tingkat air.

Sensor ditempatkan di dalam air di mana tidak ada gelembung.

Disarankan untuk memasang lapisan kabel di luar kabel sensor. Sensor diposisikan secara horizontal dan kuat, dan area pengukuran berorientasi ke arah arus.

5.2 Koneksi Listrik

Kabel adalah kawat berlapis berpusat empat yang tersusun dalam urutan garis:

Kawat merah -- kabel listrik (12 ~ 24VDC)

Garis hitam (GND)

Garis Biru -- 485a

Garis putih -- 485b

Sebelum elektrifikasi, urutan kabel harus diperiksa dengan hati-hati untuk menghindari kerugian yang tidak perlu akibat kesalahan kabel.

Instruksi kabel: Pertimbangkan kabel terendam dalam air (termasuk air laut) atau terkena udara, semua kabel diperlukan untuk melakukan perawatan tahan air,Kabel pelanggan harus memiliki kemampuan anti korosi tertentu.

6.Penyelenggaraan

 6.1 Jadwal dan Metode Pemeliharaan

 Jadwal Pemeliharaan

Untuk memastikan pengukuran yang akurat, pembersihan sangat penting, pembersihan sensor secara teratur, berkontribusi pada stabilitas data.

Catatan: frekuensi pemeliharaan dalam tabel di atas hanya direkomendasikan.

Metode pemeliharaan

1) permukaan sensor: bersihkan permukaan sensor dengan air keran. jika sisa-sisa, lap dengan kain lembut yang lembab. untuk kotoran keras kepala, tambahkan beberapa deterjen rumah tangga ke air keran untuk membersihkan.

2) periksa kawat sensor: kawat tidak harus tegang ketika bekerja secara normal, jika tidak mudah untuk memecahkan kawat di dalam kawat dan menyebabkan sensor tidak dapat bekerja secara normal.

3) periksa apakah jendela pengukuran sensor kotor dan sikat pembersih normal.

4) periksa sikat sensor untuk kerusakan.

5) setelah 18 bulan penggunaan terus menerus, kembali ke pabrik untuk mengganti perangkat penyegelan dinamis.

Hal-Hal yang Perlu Diperhatikan

Probe mengandung komponen optik dan elektronik yang sensitif. Pastikan probe tidak terkena mesin berat. Tidak ada bagian di dalam probe yang memerlukan pemeliharaan pengguna.

 6.2 Kalibrasi Sensor

Kalibrasi Keruh

 Kalibrasi nol: mengambil jumlah yang tepat dari cairan kekeringan nol dengan Big Beaker, menempatkan sensor dalam larutan secara vertikal,dan kalibrasi titik nol setelah 3 ~ 5 menit stabilisasi numerik- Referensi Instruksi Lampiran.

Kalibrasi kemiringan: sensor ditempatkan dalam larutan dalam larutan standar 100NTU selama 3 ~ 5 menit setelah stabilisasi numerik.

Kalibrasi Cod

Khp (Potassium hidrogen phthalate, C8H5KO4) adalah reagen kimia umum, yang dapat digunakan untuk menyiapkan larutan standar COD.

Persiapan larutan standar

1 dengan tepat menimbang 0,8503g KHP ke dalam 1000 ml flask. isi dengan air distilasi atau deionisasi ke tingkat tertinggi. larutan ini adalah 1000 mg / l COD larutan.

2 Tuangkan 100 ml larutan ke dalam kolang 1000 ml, kemudian isi sampai tingkat tertinggi dengan air suling atau air deionisasi.Larutan dengan konsentrasi 5 mg/L disiapkan dengan metode yang sama..

Simpan larutan standar terkonsentrasi (langkah 2.1) dalam botol kaca hitam dan simpan pada suhu rendah untuk mencegah dekomposisinya.2) harus digunakan dalam waktu 24 jam setelah persiapan.

Kalibrasi (kalibrasi 2 poin)

1 sensor ditempatkan ke dalam larutan 5 mg/L COD, dan semua jalur cahaya dikonfirmasi terendam dalam air > 2 cm tanpa gelembung.d.

2 masukkan sensor ke dalam larutan COD 100MG/L dan kalibrasi kemiringan sesuai dengan perintah lampiran.

Catatan: 1. KHP memiliki risiko karsinogenik, silakan memakai sarung tangan saat operasi, hindari kontak dengan kulit.

2. Saat kalibrasi, kalibrasi pertama suhu, kemudian kalibrasikeruh, lalu kalibrasi COD.

3. Jika kemiringan dikalibrasi dan nilai sensor tidak berubah dalam waktu 3 menit, matikan dan hidupkan kembali.

Hal-hal yang perlu diperhatikan

Untuk melindungi sensor dari matahari

Tolong jangan senter dengan tangan Anda

Permukaan sensor bebas dari gelembung udara selama pengukuran dan kalibrasi

Hindari langsung menerapkan tegangan mekanis (tekanan, goresan, dll) pada sensor selama penggunaan

6.3 Pertanyaan yang Sering Diajukan

7.Kualitas dan Layanan

7.1 Penjaminan mutu

Departemen inspeksi kualitas memiliki prosedur inspeksi standar, dengan peralatan pengujian canggih dan sempurna dan sarana, dan sesuai ketat dengan aturan inspeksi,72 jam penuaan produk untuk melakukan percobaan, eksperimen stabilitas, jangan biarkan pabrik produk yang tidak berkualitas.

Penerima akan mengembalikan lot produk dengan tingkat ketidakcocokan 2%, dan semua biaya akan ditanggung oleh pemasok.Standar imbalan mengacu pada deskripsi produk yang diberikan oleh pemasok.

Memastikan kuantitas dan kecepatan pengiriman.

7.2 suku cadang

Produk ini meliputi:

1 sensor

1 salinan manual penggunaan

Sertifikat 1

7.3 Komitmen layanan purna jual

Perusahaan kami menyediakan layanan purna jual selama satu tahun sejak tanggal penjualan, tetapi tidak termasuk kerusakan yang disebabkan oleh penggunaan yang tidak benar. Jika perbaikan atau penyesuaian diperlukan, silakan kembalikan dengan biaya Anda sendiri,perusahaan akan memperbaiki kerusakan instrumen secara gratis.
