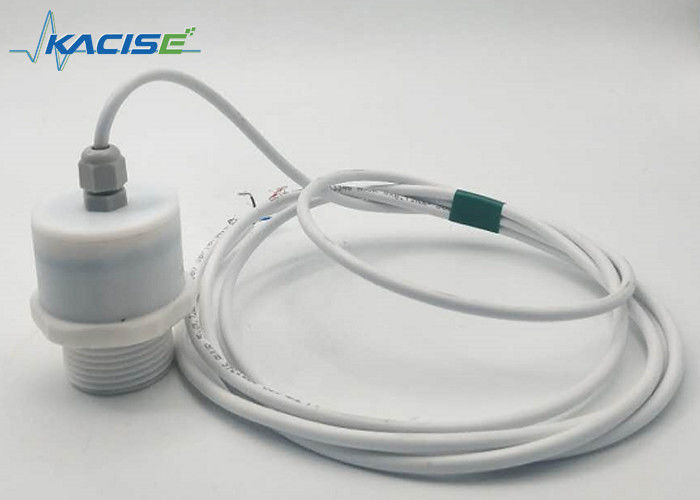

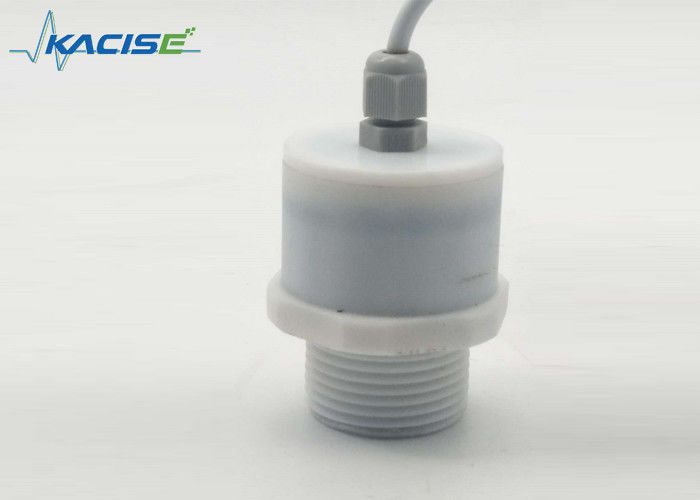

Acise Penjualan Terbaik PVDF Anti-korosif Kualitas Tinggi 4-20mA/0-5V dengan Output RS485 12V Sensor Tingkat Ultrasonik Daya Input
1.Parameter
Spesifikasi umum

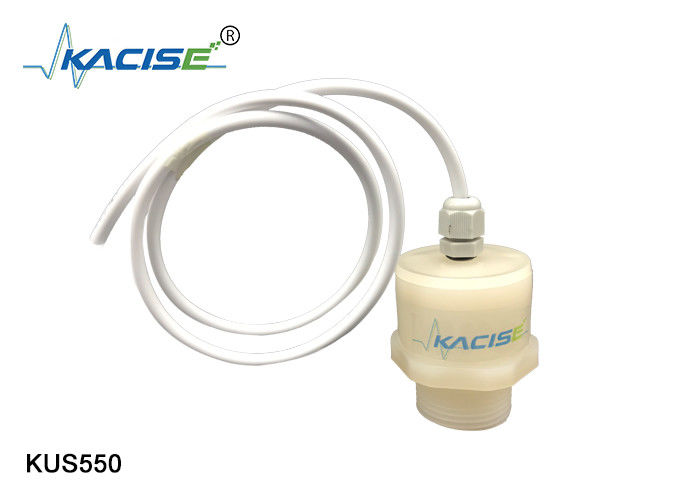

| KUS550 |
| Rentang penginderaan |
300...3000mm |
| Rentang penyesuaian |
300….3000mm |
| Daerah yang tidak dapat digunakan |
0...300mm |
| Pelat target standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 100 kHz |
| Keterlambatan respons |
kira-kira. 40 ms |
Spesifikasi kelistrikan
| Tegangan operasi UB |
13 ... 30 V DC, riak 10 %SS |
| Arus suplai tanpa beban I0 |
≤ 45 mA |
Keluaran
| Jenis keluaran |
- 1 keluaran Analog 0-10V dapat diprogram.
- 2 keluaran RS485.
|
| Nilai operasi saat ini yaitu |
100 mA, terlindung dari arus pendek/kelebihan beban |
| Ulangi akurasi |
≤1% |
| Pengaruh suhu |
±1,5% dari nilai skala penuh |
Kondisi sekitar
| Suhu lingkungan |
-25…70℃(248...343K) |
| Suhu penyimpanan |
-40…85℃(233...358K) |
Spesifikasi mekanis
| Koneksi |
kabel 5 kawat |
| Gelar perlindungan |
IP67 |
| Perumahan Bahan |
PVC PVDF PTFE |
Kondisi sekitar
| Suhu lingkungan |
-25…70℃(248...343K) |
| Suhu penyimpanan |
-40…85℃(233...358K) |
Spesifikasi mekanis
| Koneksi |
kabel 5 kawat |
| Gelar perlindungan |
IP67 |
| Perumahan Bahan |
PVC PVDF PTFE |
2. Dimensi
3. Antarmuka elektronik dan definisi sinyal
4. Deskripsi Fungsi Sensor
Menyesuaikan keluaran analog.
Output analog dapat diprogram sesuai keinginan pengguna. Seperti bekerja pada keluaran sakelar atau bekerja pada keluaran liner, semua parameter dapat diatur oleh antarmuka RS485.
Ada 8 jenis fungsi keluaran yang dapat diprogram.
Semua pengaturan rutin sebagai berikut,
langkah 1 tetapkan satu jarak runcing dengan RS485,
langkah 2 atur jarak runcing lainnya dengan RS485.
Langkah 3 atur liner atau sakelar jenis keluaran, dan atur opsi keluaran terkait
Step4 reboot sensor.
- Mode jendela biasanya terbuka dan fungsi keluaran kemiringan positif mode liner.
- Mode jendela biasanya tertutup dan fungsi keluaran kemiringan negatif mode liner.
- Titik peralihan tunggal, fungsi biasanya terbuka.
- Titik peralihan tunggal, fungsi biasanya tertutup.
- Titik sakelar tunggal dengan fungsi normal terbuka celah histeresis.
- Titik sakelar tunggal dengan fungsi celah histeresis yang biasanya tertutup.
- Deteksi keberadaan objek-fungsi terbuka normal.
- Deteksi fungsi terbuka kehadiran-tertutup.
Titik peralihan, Mengatur jarak hanya setelah dihidupkan. Jam internal dapat memastikan tidak dapat diubah setelah 5 menit setelah dihidupkan. Jika ingin mengubah titik peralihan, pengguna hanya dapat mengatur jarak permintaan setelah daya dihidupkan ulang.
Untuk tipe keluaran RS485.
Ada 2 macam gaya kerja,
Satu untuk pengukuran otomatis, sensor akan mengukur jarak atau level berulang kali, dan periode pengukuran dapat diatur oleh UART. Hasil pengukuran dapat diambil setiap saat.
Gaya lainnya adalah mode hemat daya saat sensor dalam keadaan tidur, hingga sensor menerima perintah penyelidikan dengan pra-kode. Protokol komunikasi adalah Modus-RTU.
Misalnya hasil pengukuran dapat dibaca dengan mengakses register 0x101 melalui protokol Modbus.
Untuk informasi lebih lanjut silahkan hubungi kami untuk panduan rekayasa perangkat lunak.
5. Kondisi pemasangan
Jika sensor dipasang pada suhu lingkungan yang turun di bawah 0℃, tindakan perlindungan harus dilakukan dengan baik. Jika sensor dipasang langsung ke dalam lubang tembus menggunakan mur baja, sensor harus dipasang di tengah ulir rumahan.
