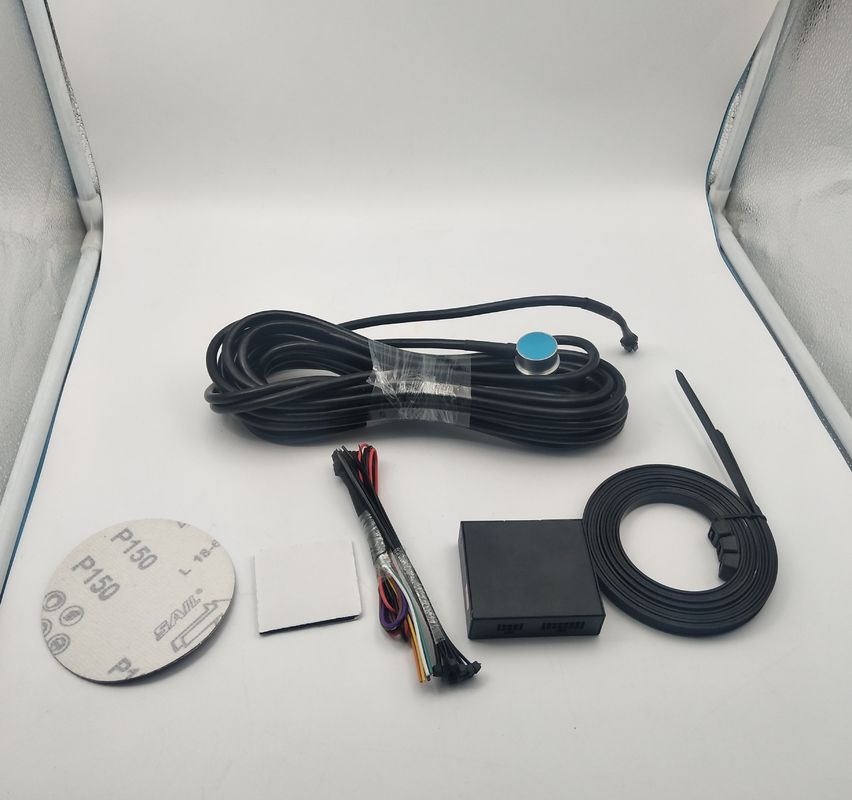

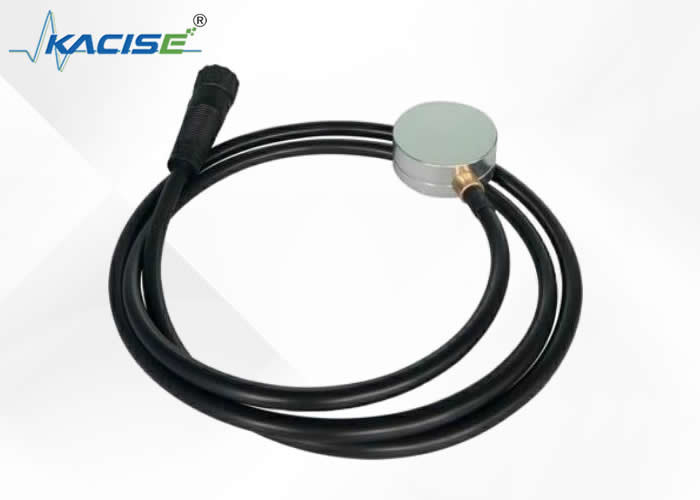

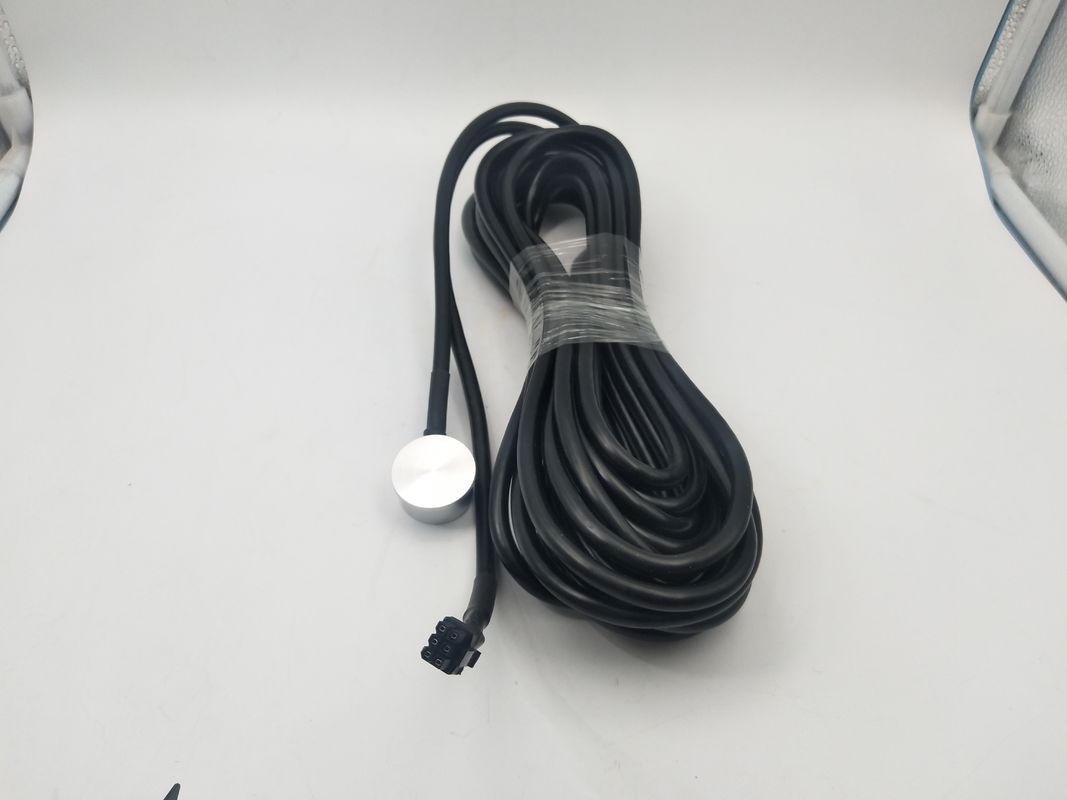

Sensor tingkat cairan ultrasonik non-invasif Sensor suhu terintegrasi
1Prinsip Operasi
Sensor tuas cairan eksternal dengan prinsip ranging sonar,
menggunakan sensor integrasi suhu untuk memproses sonar
sinyal. sensor ditempelkan di dinding luar tangki.
algoritma paten untuk menghitung ketinggian cairan di
tangki dan output ke sistem remote control (misalnya DCS) melalui
(4-20) mA, HART, RS-485, Modbus.
Menurut gambar kanan, waktu yang dibutuhkan untuk sinyal untuk
Sinyal dapat ditransmisikan dan kemudian diterima dari permukaan cairan.
dari transduser dimasukkan ke prosesor dan kemudian
diproses oleh algoritma paten untuk menghitung tinggi dari
cairan menurut rumus:
H=αV ((t-t1)/2
H: tinggi cairan
v: kecepatan suara dalam cairan
t: waktu antara sinyal yang dikirim dan diterima
t g: waktu penyebaran di dinding tangki
α:faktor kompensasi likuiditas
2. Aplikasi
Tangki LPG
Tangki amonia cair
Tangki propana cair
Tangki bahan bakar
Tangki asam/pelarut
Tangki asam sulfat pekat ((98%)
Tangki asam nitrat
Tangki asam klorida
3. Fitur
Teknologi sensing non-invasif sejati
Sensor menempel ke bagian luar dasar tangki
Cocok untuk sebagian besar bentuk dan ukuran kaleng
Output ke sistem telemetri - berbagai pilihan
CNEX disetujui untuk digunakan di daerah berbahaya
(prosesor dan sensor)
Sensor suhu terintegrasi
Biaya rendah, pengukuran tangki yang dapat diandalkan dan akurat
Tidak dipengaruhi oleh tekanan
Instalasi mudah - tidak ada pembobolan tangki
Retroft sederhana ke tangki yang ada
Tidak ada waktu henti selama pemasangan
Tidak ada bagian yang bergerak
3. Parameter
| Jangkauan Pengukuran |
5cm~3m minyak diesel air seperti pada |
| Keakuratan Pengukuran |
00,5% F.S. |
| Jalan Pasokan Daya |
24vdc |
| Pertahankan Grade |
IP66 |
| Suhu operasi |
-20°C ~ 50°C |
| Suhu penyimpanan |
-25°C~70°C |
| Panjang Kabel |
8m, bisa disesuaikan |
| Komunikasi |
RS485, RS232, pelacak GPS |
| Resolusi Tampilan |
1 mm |
| Output arus (opsional) |
4-20ma |
