Resistensi Korosi Sensor pH Online dengan rentang pengukuran 0 ̊14pH dan output RS-485 untuk pemantauan kualitas air

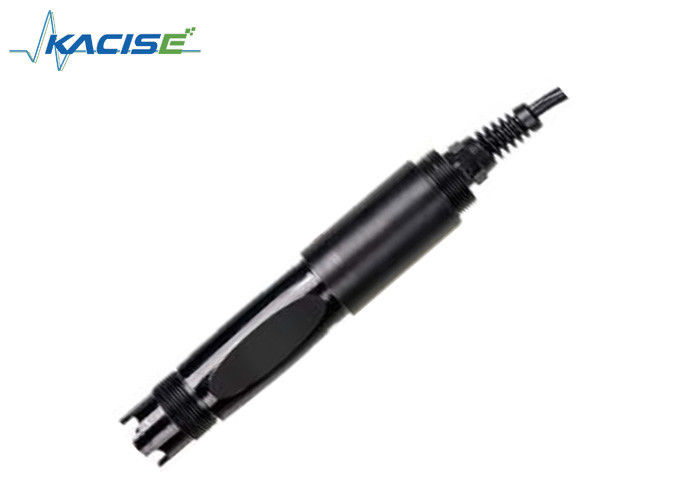

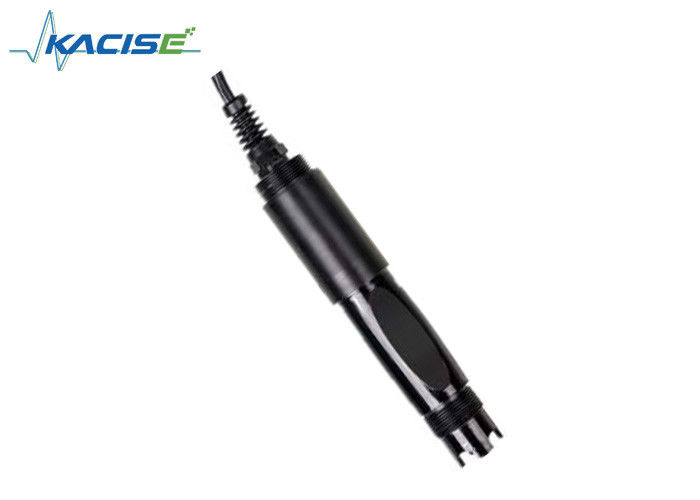

Sensor pH online KWS-700 digunakan dalam pemantauan kualitas air lingkungan, larutan asam/alkali/garam, proses reaksi kimia, proses produksi industri,dapat memenuhi persyaratan pengukuran pH online untuk sebagian besar aplikasi industri.

• Output sinyal: RS-485 (Modbus/RTU protokol).
• Koneksi yang nyaman dengan peralatan pihak ketiga seperti PLC, DCS, komputer kontrol industri, pengontrol umum, instrumen rekaman tanpa kertas atau layar sentuh.
• Amplifier diferensial impedansi tinggi ganda dengan anti-interferensi yang kuat dan respon cepat.
• Sonde pH yang dipatenkan, larutan referensi internal mengalir sangat lambat dari jembatan garam mikroporous di bawah tekanan setidaknya 100KPa (1Bar),dan pendarahan ke depan terus selama lebih dari 20 bulanSistem referensi semacam itu sangat stabil dan umur elektroda diperpanjang dua kali lipat dibandingkan dengan elektroda industri konvensional.
• Mudah dipasang: 3/4 benang pipa NPT untuk pemasangan mudah di bawah air atau pemasangan di pipa dan tangki.

Catatan: Sensor tidak boleh dipasang terbalik atau horizontal ketika dipasang, setidaknya pada sudut 15 derajat atau lebih.

1. Garis merah - kabel listrik (12 ~ 24V)
2. Garis hitam - tanah (GND)
3. Garis biru - 485A
4. Garis putih - 485B
5. Kawat telanjang - Kawat terlindung

Setelah kabel selesai, harus diperiksa dengan hati-hati untuk menghindari koneksi yang salah sebelum menyalakan.

Spesifikasi kabel: Mengingat bahwa kabel terendam dalam air (termasuk air laut) untuk waktu yang lama atau terkena udara, kabel memiliki ketahanan korosi tertentu.Diameter luar kabel adalah Φ6 mm dan semua antarmuka tahan air.

Saat mengukur sensor pH, harus dibersihkan dalam air suling (atau air deionisasi),dan kertas filter harus digunakan untuk menyerap kelembaban untuk mencegah kotoran masuk ke dalam cairan yang akan diuji. 1/3 dari sensor harus dimasukkan ke dalam larutan yang akan diuji.
Sensor harus dicuci ketika tidak digunakan, dimasukkan ke dalam sarung pelindung dengan larutan kalium klorida 3,5 mol/L, atau sensor dimasukkan ke dalam wadah dengan larutan kalium klorida 3,5 mol/L
larutan kalium klorida.
Periksa apakah terminal kering. Jika bernoda, lap dengan alkohol absolut dan keringkan. Hindari perendaman jangka panjang dalam air suling atau larutan protein dan hindari kontak dengan lemak silikon.Dengan sensor yang lebih panjang, film kaca dapat menjadi tembus pandang atau dengan endapan, yang dapat dicuci dengan asam klorida diencerkan dan dibilas dengan air.harus dikalibrasi dengan meter untuk kalibrasi.
Ketika kalibrasi dan pengukuran tidak dapat dilakukan saat sensor sedang dirawat dan dirawat dengan cara di atas, sensor telah gagal.
sensor.

Pembacaan aktual dan standar instrumen kadang-kadang memiliki kesalahan ± 1 digit.

Catatan: sensor telah dikalibrasi di pabrik, jika tidak melebihi kesalahan pengukuran, kalibrasi tidak harus acak.

Gunakan 250 ml air suling dalam tabung pengukur, tuangkan ke dalam gelas, tambahkan bungkus bubuk kalibrasi dengan pH = 6,86, aduk rata dengan batang kaca sampai bubuk benar-benar larut,mengkonfigurasi larutan dengan pH=6.86, masukkan sensor ke dalam larutan, tunggu selama 3 ~ 5 menit, setelah nilai stabil, lihat apakah nilai yang ditampilkan adalah 6,86. Jika tidak, Anda perlu melakukan kalibrasi nol.Lihat lampiran untuk instruksi kalibrasi .

Untuk larutan asam: Ambil 250 ml air suling dalam tabung pengukur, tuangkan ke dalam gelas, tambahkan bungkus bubuk kalibrasi dengan pH = 4,00,aduk rata dengan batang kaca sampai bubuk benar-benar larut, dan konfigurasi larutan topH=4.00 ; Dalam larutan, tunggu selama 3 sampai 5 menit. Setelah nilai stabil, lihat apakah nilai adalah 4.00. Jika tidak, kalibrasi kemiringan diperlukan.Lihat lampiran untuk instruksi kalibrasi.

Untuk larutan alkali: Ambil 250 ml air suling dalam tabung pengukur, tuangkan ke dalam gelas, tambahkan bungkus bubuk kalibrasi dengan pH = 9,18.aduk rata dengan batang kaca sampai bubuk benar-benar larut, dan atur larutan ke pH = 9,18; ke dalam larutan, tunggu selama 3 sampai 5 menit. Setelah nilai stabil, lihat apakah tampilan adalah 9,18. Jika tidak, kalibrasi kemiringan diperlukan.Lihat lampiran untuk instruksi kalibrasi.

Departemen inspeksi kualitas memiliki prosedur inspeksi standar, dengan peralatan dan instrumen deteksi canggih,dan sesuai dengan prosedur pengujian untuk produk yang melakukan tes penuaan 72 jam, pengujian stabilitas, bukan produk standar pabrik.

Pihak penerima langsung mengembalikan batch produk dengan tingkat kegagalan 2%, dan semua biaya yang dikeluarkan ditanggung oleh pemasok.Standar referensi mengacu pada deskripsi produk yang diberikan oleh pemasok.

Memastikan jumlah barang dan kecepatan pengiriman.

Perusahaan menyediakan layanan purna jual lokal dalam waktu satu tahun sejak tanggal penjualan, tetapi tidak termasuk kerusakan yang disebabkan oleh penggunaan yang tidak tepat.tapi biaya pengiriman harus dibanggakanJika rusak dalam perjalanan, perusahaan akan memperbaiki kerusakan instrumen secara gratis.

Format data default untuk komunikasi Modbus adalah: 9600, n, 8, 1 (baud rate 9600bps, 1 start bit, 8 data bit, tidak ada paritas, 1 stop bit).

Parameter seperti baud rate dapat disesuaikan.

1. Membaca kerangka instruksi data

06 03 xx xx xx xx xx

Alamat Kode Fungsi Alamat register Jumlah register Kode pemeriksaan CRC (bayt rendah pertama)

2. Membaca kerangka respons data

06 03 xx xx... xx xx xx

Alamat Kode Fungsi Bytes Tanggapan data Kode pemeriksaan CRC (bayt rendah pertama)

3. Tulis data frame instruksi

06 06 xx xx xx xx xx

Alamat Kode Fungsi Alamat Daftar Tulis data Kode pemeriksaan CRC (bayt rendah pertama)

4. Tulis data response frame (data yang sama command frame)

06 06 xx xx xx xx xx

Alamat Kode Fungsi Alamat Daftar Tulis data Kode pemeriksaan CRC (bayt rendah pertama)

Catatan:

1. Alamat register Modbus sesuai dengan protokol yang didefinisikan dengan alamat awal jenis register (16 hex mewakili register alamat awal yang sebenarnya dalam kurung).
2. Saat mengubah alamat sensor, alamat sensor dalam perintah return adalah alamat baru yang diubah.
3. Definisi data yang mengembalikan nilai yang diukur saat membaca data:

20 tahun 20 tahun 20 tahun 20 tahun

2-byte pengukuran 2 byte pengukuran 2 byte nilai suhu 2 byte skala suhu

Nomor skala nilai

Tipe data secara default adalah: bilangan bulat dua bait, bait tinggi pertama; yang lain bersifat opsional sebagai tipe floating-point.

Fungsi: Dapatkan pH dan suhu probe pengukuran; satuan pH adalah pH; satuan suhu adalah °C.

Kerangka permintaan: 06 03 00 00 00 04 45 BE;

Kerangka Tanggapan: 06 03 08 00 62 00 02 01 01 00 01 24 59

Contoh pembacaan:

pH: 00 62 menunjukkan nilai pH bacaan heksadesimal, 00 02 menunjukkan bahwa nilai pH memiliki 2 tempat desimal dan dikonversi menjadi nilai desimal 0,98.

Nilai suhu: 01 01 menunjukkan nilai suhu bacaan heksadesimal, 00 01 menunjukkan bahwa nilai suhu memiliki 1 tempat desimal dan dikonversi menjadi nilai desimal 25.7

Fungsi: Atur nilai kalibrasi pH nol dari elektroda. Nilai nol didasarkan pada standar pH 6,86. Contoh adalah sebagai berikut;

Kerangka permintaan: 06 06 10 00 00 00 8C BD

Kerangka respons: 06 06 10 00 00 00 8C BD Kalibrasi kemiringan
Fungsi: Atur nilai kalibrasi kemiringan pH elektroda; kalibrasi kemiringan dibagi menjadi kalibrasi titik tinggi dan titik rendah, dan larutan alkali diukur di titik tinggi;larutan asam diukur pada titik rendah, di mana larutan standar tinggi di sini. titik 9.18pH, larutan standar rendah 4.00pH dari referensi kalibrasi, contohnya adalah sebagai berikut:

Titik tinggi larutan standar 9.18 kalibrasi pH: kerangka permintaan: 06 06 10 04 00 00 CD 7C
Kerangka respons: 06 06 10 04 00 00 CD 7C Solusi standar rendah 4.00 Kalibrasi pH: Kerangka permintaan: 06 06 10 02 00 00 2D 7D
Kerangka respons: 06 06 10 02 00 00 2D 7D

Peran: mengatur alamat perangkat MODBUS dari elektroda; Ubah alamat perangkat 06 ke 01. Contoh adalah sebagai berikut Frame permintaan: 06 06 20 02 00 01 E3 BD
Kerangka Tanggapan: 06 06 20 02 00 01 E3 BD

Jika sensor tidak mengeksekusi perintah host dengan benar, itu akan mengembalikan informasi format berikut:

a) Kode: 01 error kode fungsi

03

b) COM: Kode fungsi yang diterima
