Place of Origin:
China
Nama merek:
Kacise
Sertifikasi:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800
Aplikasi
Fitur
Pengantar

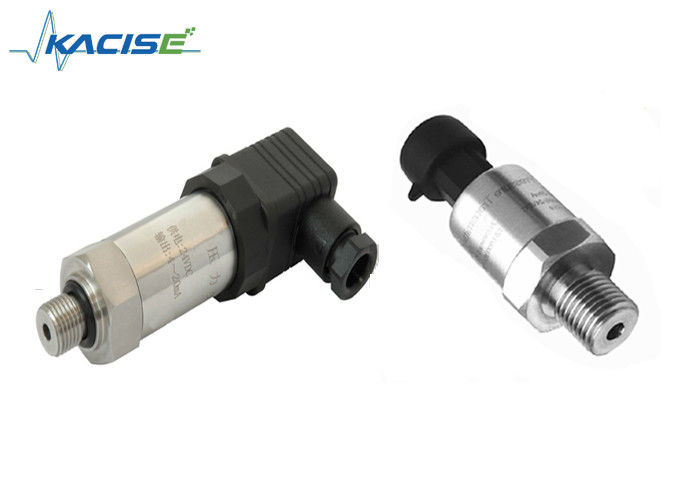

GXPS800 seri sputtered film tekanan pemancar adalah suhu tinggi, jangkauan besar, produk presisi tinggi.Cairan dan gas korosif ringan.
Inti film yang disemprotkan mengacu pada penggunaan metode kimia, pada inti tubuh pada tubuh elastis dengan metode kimia, menyemprotkan lapisan isolasi,diikuti penyemprotan pada penggunaan satu set pengukuran pada insulator logam tipis Wheatstone jembatan dan suhu kompensasi resistor, dan akhirnya ditutupi dengan lapisan bahan isolasi di atas resistor film logam.sebuah jembatan Wheatstone sputtering bersama dengan deformasi terjadi untuk menghasilkan output linier.
Interface elektronik dan definisi sinyal
| Koneksi listrik | |||||
| 2 kawat | 3 kawat | 4 kawat | Kabel | Hirschmann | Air plug |
| Kekuatan | Kekuatan | Kekuatan + | Merah | 1 | 1 |
| Output | Output | Output+ | Biru | 2 | 2 |
| Power ground | Kekuatan - | Hitam | 3 | 3 | |
| Output- | Hijau | ||||
| Terlindung | terlindung | Terlindung | Kuning | 4 | |
Parameter
| Spesifikasi. | Nilai | ||||
| Jangkauan tekanan | - 0.1....-0,01MPa......200MPa | ||||
| Tekanan beban | 2 kali tekanan nilai nominal (1.5X) | ||||
| Tekanan pecah | 4 kali tekanan nilai nominal (3X) | ||||
| Keakuratan | ± 0,1% F.S, ± 0,25% F.S, ± 0,5% F.S | ||||
| Stabilitas | Nilai khas 0,25% F.S/tahun, maksimal 0,4% F.S. | ||||
| Suhu operasi | -50°C~150°C | ||||
| Suhu kompensasi | -20°C~120°C | ||||
| Kompatibilitas menengah | Semua medium kaustik kompatibel dengan 1Cr18Ni9Ti | ||||
| Kinerja listrik | Sistem kabel 3/4 | ||||
| Sinyal output | 4 ~ 20mA, 0 ~ 20mA, 0 ~ 10mA, 0 ~ 5V | 0 ~ 10V | |||
| Sumber daya listrik | 12 ~ 30Vdc, 0-30VDC, 1-5V,0.5-3V | ||||
| Tekanan beban | (U-10)/0.02 (Ω) | > 20kΩ | |||
| Isolasi | > 100M Ω@50V | ||||
| Kekuatan listrik | 500V @ 60 detik | ||||
| Getaran/Dampak | 10g/5~2000Hz, sumbu X/Y/Z20g sinus 11ms | ||||
| Tekanan tahan lama | 2 x 106lingkaran tekanan @25°C | ||||
| Koneksi listrik | Hirsmann, colokan udara, kabel tetap, kabel tahan air | ||||
| Jangkauan tampilan | -999~1999 | ||||
| Port tekanan | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Jenis tekanan | G, S | Waktu tanggapannya: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
