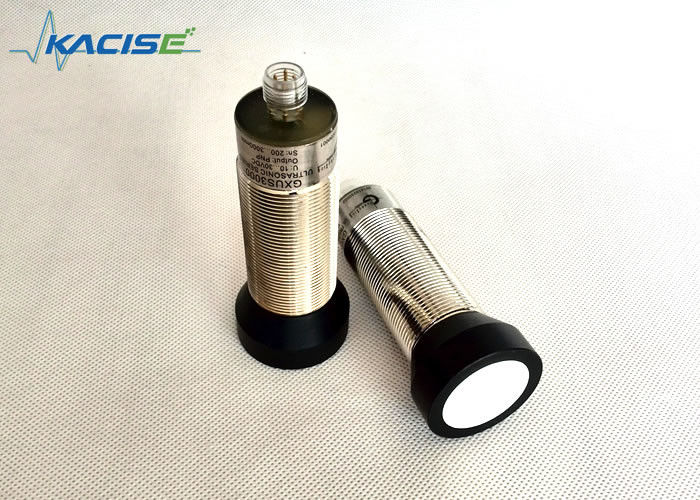

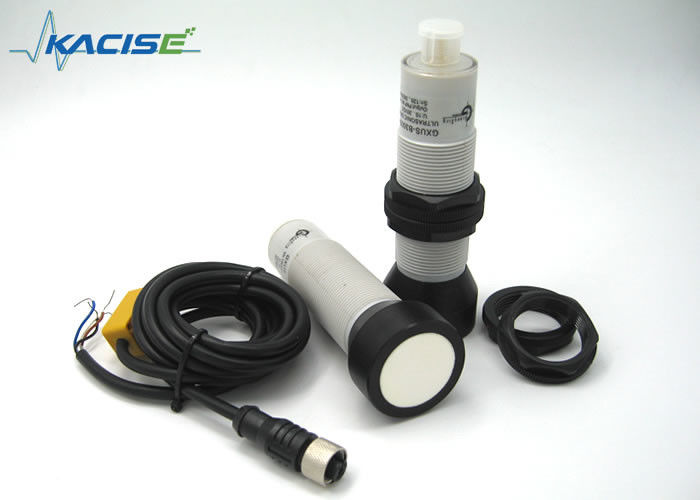

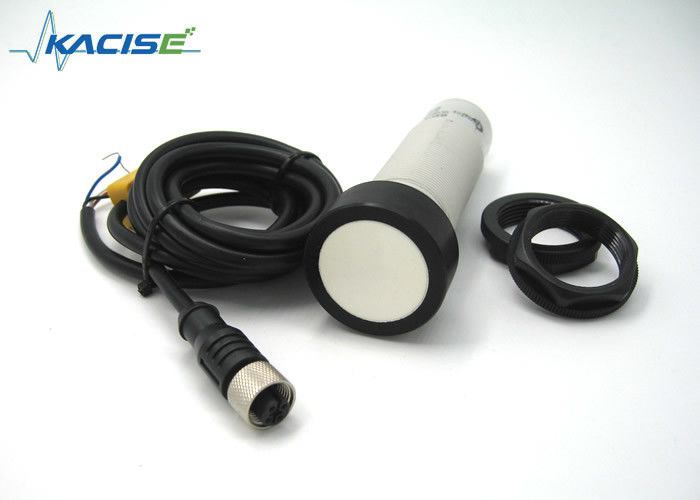

Rentang 3m 4-20mA / 0-10V Sensor Ultrasonik Diameter Kecil Untuk Otomasi Industri
Fitur
- Non-kontak
- Bisa diajar
- Jendela pengukur dapat disesuaikan
- Area kecil yang tidak dapat digunakan
Perkenalan
Ukuran sensor ultrasonik adalah akeandalanDanfleksibilitas yang luar biasametode pengukuran. Hal ini dapat mewujudkan untuk memecahkan proyek-proyek yang paling kompleks termasukdeteksi objekatauukuran tingkat, karena cara pengukurannya bekerja dengan andal di hampir semua kondisi.
Aplikasi
- Pengukuran tingkat
- Teknik Mesin
- Penanganan material
- Industri makanan
- Pengerjaan kayu dan furnitur
- Pertanian
- Konstruksi
- Pembuatan kertas
Ukuran
Parameter
Spesifikasi umum
| M18 |
| Rentang penginderaan |
100...1000mm |
| Rentang penyesuaian |
100….1000mm |
| Daerah yang tidak dapat digunakan |
0...100mm |
| Pelat target standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 220 kHz |
| Keterlambatan respons |
kira-kira. 10 ms |
| M30-tipe1 |
| Rentang penginderaan |
200...2000mm |
| Rentang penyesuaian |
200….2000mm |
| Daerah yang tidak dapat digunakan |
0...200mm |
| Pelat target standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 150 kHz |
| Keterlambatan respons |
kira-kira. 10 ms |
| Tipe M302 |
| Rentang penginderaan |
300...3500mm |
| Rentang penyesuaian |
300….3500mm |
| Daerah yang tidak dapat digunakan |
0...150mm |
| Pelat target standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 70 kHz |
| Keterlambatan respons |
kira-kira. 20 ms |
| M30-tipe3 |
| Rentang penginderaan |
400...6500mm |
| Rentang penyesuaian |
400….6500mm |
| Daerah yang tidak dapat digunakan |
0...300mm |
| Pelat target standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 50 kHz |
| Keterlambatan respons |
kira-kira. 40 ms |
Indikator/sarana pengoperasian
| LED biru |
Nyalakan |
| dipimpin kuning |
padat: objek dalam rentang evaluasi |
| berkedip: fungsi program, objek terdeteksi |
| dipimpin merah |
padat: Kesalahan |
| berkedip: fungsi program, tidak ada objek yang terdeteksi |
Spesifikasi kelistrikan
| Tegangan operasi kamuB |
10 ... 30 V DC, riak 10 %SS |
| Arus suplai tanpa beban I0 |
≤ 50 mA |
Keluaran
| Jenis keluaran |
1 keluaran analog 0-10V atau 4…20mA. |
| Resolusi |
Kisaran evaluasi [mm]/4000, tetapi ≥0,35 mm |
| Deviasi kurva karakteristik |
≤0,2% dari nilai skala penuh |
| Ulangi akurasi |
± 0,1 % dari nilai skala penuh |
| Impedansi beban |
>1k Ohm |
| Pengaruh suhu |
≤ 2% dari nilai skala penuh |
Kondisi sekitar
| Suhu lingkungan |
-25 ... 70 °C |
| Suhu penyimpanan |
-40 ... 85 °C |
Spesifikasi mekanis
| Jenis koneksi |
Konektor perangkat M12 x 1 , 4-pin |
| Tingkat perlindungan |
IP65 (IP67 dapat dipilih) |
| Bahan |
Perumahan: kuningan berlapis nikel atau plastik |
Tampilan LED
| Ditampilkan tergantung pada mode pengoperasian |
LED merah |
LED Kuning |
|
Batas evaluasi TEACH-IN
Objek terdeteksi
Tidak ada objek yang terdeteksi
Objek tidak pasti (TEACH-IN tidak valid)
|
mati
berkedip
pada
|
berkedip
mati
mati
|
| Mode normal (rentang evaluasi) |
mati |
pada |
| Kesalahan |
pada |
keadaan sebelumnya |
Kondisi instalasi
Jika sensor dipasang pada suhu lingkungan yang turun di bawah 0℃, tindakan perlindungan harus dilakukan dengan baik. Jika sensor dipasang langsung ke dalam lubang tembus menggunakan mur baja, sensor harus dipasang di tengah ulir rumahan.
Deskripsi Fungsi Sensor
Mengatur dan menyesuaikan titik peralihan dan interval gerak maju dari keluaran peralihan dan produk keluaran analog
Peralihan dan output analog dapat diatur menggunakan tuning end, khususnya ada delapan mode kerja yang dapat diatur.
Masing-masing Pengaturan ini dibagi menjadi beberapa langkah berikut:
Pada langkah pertama, pengguna memilih jarak yang dapat diatur sendiri atau menempatkan sensor ke kondisi kehilangan gelombang.
Kedua, sambungkan terminal kalibrasi ke catu daya atau GND, dan pertahankan sambungan hingga lampu kuning berkedip (atau lampu merah berkedip jika status hilang).
Pada langkah ketiga, pengguna memilih jarak yang diatur sendiri kedua atau mengizinkan sensor memasuki kondisi kehilangan gelombang.
Pada langkah keempat, sambungkan terminal kalibrasi ke GND atau catu daya (keadaan berbeda dari langkah kedua), dan pertahankan sambungan hingga lampu kuning berkedip (atau lampu merah berkedip jika gelombang hilang).
Ada 8 mode peralihan keluaran
- Mode jendela biasanya terbuka (produk keluaran analog untuk mode kerja linier positif atau mode pengukuran jarak).
- Mode jendela biasanya tertutup (produk keluaran analog adalah mode operasi linier negatif atau mode pengukuran level cairan).
- Titik tunggal biasanya dalam mode.
- Mode satu titik biasanya tertutup.
- Mode interval titik tunggal biasanya terbuka dengan loop histeresis besar.
- Mode interval biasanya tertutup titik tunggal dengan loop histeresis besar.
- Apakah mode biasanya terbuka terdeteksi.
- Apakah mode biasanya tertutup terdeteksi.
Tentang produk model keluaran RS485. Deskripsi dari
Ada tiga mode operasi,
- Mode pengukuran otomatis, sensor terus menerus mengukur level dan jarak cairan, dan pengguna membaca hasil pengukuran melalui antarmuka 485 kapan saja.
- Pengguna tidak memulai komunikasi 485, sensor akan secara aktif memulai pengukuran dan melaporkan hasilnya.
- Mode tidur, produk masuk ke mode tidur, pengguna terlebih dahulu membangunkan sensor melalui antarmuka 485, lalu memulai pengukuran dan mendapatkan hasilnya sebelum sensor tidur kembali.
