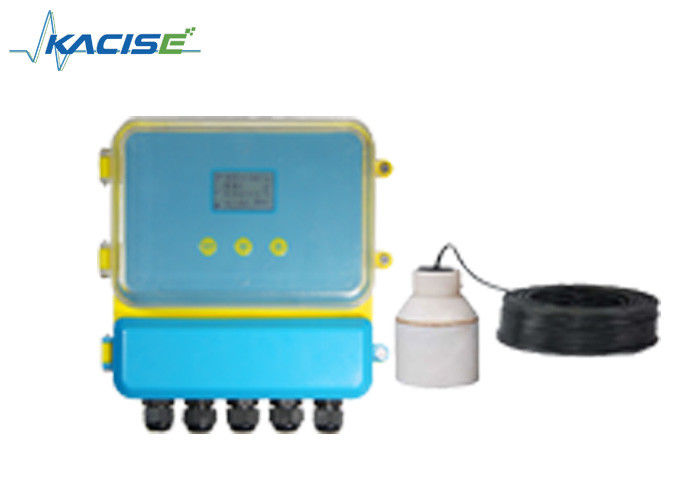

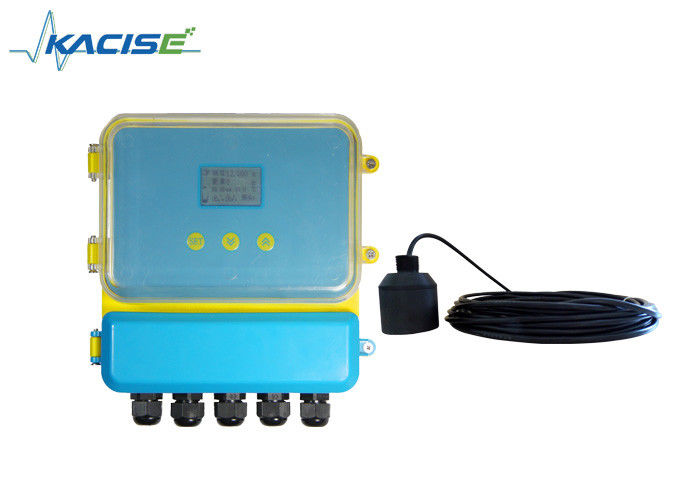

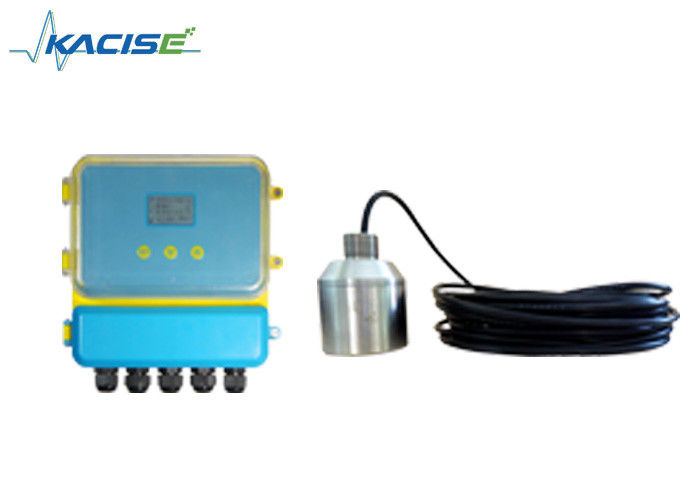

Detektor tingkat lumpur ultrasonik presisi tinggi

Detektor tingkat lumpur ultrasonik presisi tinggi

ultrasonic fluid level sensor

ultrasonic liquid level sensor

Place of Origin:

China (Mainland)

Nama merek:

KACISE

Sertifikasi:

certificate of explosion-proof, CE

Model Number:

KUM

Hubungi Kami
Minta Kutipan
Rincian produk
Keakuratan:
1%-3%
Jangkauan:
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m
Hasil digital:
RS485, RS232 (opsional)
Hasil analog:
Empat kawat beban 4~20mA/510Ω
Keluaran Relai:
4 arah AC 250V/ 5A atau DC 30V/ 5A (opsional)
Sumber daya listrik:
Default: 24VDC, Opsional: 220V AC+15% 50Hz
Menyoroti:

ultrasonic fluid level sensor

,

ultrasonic liquid level sensor

Syarat Pembayaran & Pengiriman
Minimum Order Quantity
0-100
Harga
USD 50-180
Packaging Details
Carton or customers requests available
Delivery Time
5 working days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
10000 Piece/Pieces per Week ultrasonic sensor distance 10 meter
Deskripsi Produk

RS485 Ultrasonic Mud Level Meter 5-70M Instrumen Antarmuka Limbah

Deskripsi Produk

Ultrasonik lumpur level meter, juga dikenal sebagai ultrasonik lumpur antarmuka instrumen, dirancang untuk jangka panjang yang dapat diandalkan bekerja di industri dan kotamadya bidang.

Dengan menganalisis emisi ultrasonik dan suara keras yang tersuspensi air, ia dapat menghitung ketinggian lumpur.

Ultrasonik mud level meter cocok untuk sungai, danau, waduk, saluran air, pelabuhan, laut dalam pengukuran cross-section bawah air,pengukuran dan navigasi topografi bawah air dan deteksi bawah air, dll.

Hal ini dapat bekerja terus menerus selama 24 jam, dan menyadari transmisi data real-time.

Detektor tingkat lumpur ultrasonik presisi tinggi 0



Parameter

Fungsi Tipe Pembagian
Jangkauan 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m
Keakuratan 1%-3%
Resolusi 1 mm atau 0,1% (mana yang lebih besar)
Tampilan Tampilan LED bahasa Inggris
Output analog Empat kabel 4 ~ 20mA / 510Ω beban
Output digital RS485, RS232 (opsional)
Output Relay 4 arah AC 250V / 5A atau DC 30V / 5A (opsional)
Sumber Daya Standar: 24VDC, Opsional: 220V AC+15% 50Hz
Suhu Lingkungan LED: -20°+60°C, Probe: -20°+80°C
Tingkat Perlindungan LED: IP65, Probe: IP68
Sonde Kabel 10m
Pemasangan Benang atau Flange



Pemasangan



Detektor tingkat lumpur ultrasonik presisi tinggi 1



Pengukuran padat



Flang pemasangan



Metode pemasangan adalah sama dengan pengukuran cairan.Aksi harus mengarah ke outlet wadah atau tegak lurus ke permukaan media, probe harus bisa keluar dari tabung terhubung.



Detektor tingkat lumpur ultrasonik presisi tinggi 2





Instruksi operasi dari Ultrasonik Level Difference Meter metidak



Ultrasonik tingkat perbedaan meter yang memiliki menu Cina dan Inggris dan sederhana

Biasanya, setelah mengikuti instruksi instalasi, kemudian mengatur beberapa parameter, itu akan mulai bekerja.

Operasi sederhana:

1. Kunci: Produk kami dapat di-debug melalui tiga tombol pada panel. Kemudian, nilai yang diukur ditampilkan oleh LED.Detektor tingkat lumpur ultrasonik presisi tinggi 3

2Setelah menyalakan produk kami, tekan tombol SET selama dua detik dan masukkan menu tingkat pertama.

3. Nilai ketinggian probe ((No.1) input ke posisi “referensi nol 1 “, “referensi nol 1 ” dapat ditemukan tabel struktur dalam menu.(tinggi probe adalah jarak dari permukaan peluncuran probe ke dasar).

4. Nilai ketinggian probe ((No.2) input ke “referensi nol 2 ”. “referensi nol 2 ”posisi dapat ditemukan struktur foto menu.

5. Set 4mA sesuai dengan nilai perbedaan dan "20mA sesuai dengan nilai perbedaan.

  • 4mA sesuai dengan nilai perbedaan: output adalah 4mA, ketika nilai perbedaan sama denganMengatur nilai.
  • 20mA sesuai dengan nilai perbedaan:output adalah 20mA, ketika nilai perbedaan sama denganMengatur nilai.
  • Karena nilai perbedaan yang sesuai dan "20mA nilai perbedaan yang sesuai, silakanPeriksa gambar struktur menu.

Detektor tingkat lumpur ultrasonik presisi tinggi 4



One. AppLicaTion

Ultrasonik tingkat perbedaan meter (bahan, cairan), digunakan untuk mengukur perbedaan ketinggian tingkat atau tingkat bahan dalam dua wadah yang berbeda.

Thre. Wdiakung



Detektor tingkat lumpur ultrasonik presisi tinggi 5

Kabel listrik dari ultrasonik level difference meter



Detektor tingkat lumpur ultrasonik presisi tinggi 6

Terminal meter perbedaan tingkat ultrasonik



Instruksi kabel



grounding: terminal tanah pertama dari instrumen harus benar-benar grounded. jangan berbagi terminal tanah dengan perangkat lain. mengambil terminal ke-4. transduser:

  • Merah: Trans_n transduser
  • Biru: Temp n + sensor suhu +
  • Hitam: GND kawat tanah
  • probe tunggal: n=1, probe ganda, n=1,2 arus: ∆ arus+ ∆ koneksi mA n+; ∆ arus- ∆ koneksi mA n-/GND
  • probe tunggal: n=1, probe ganda, n=1,2 Relay:RLlnA dan RLnB menunjukkan terbuka; RLnA dan RLnC menunjukkan tertutup. probe tunggal: n=1,2 probe ganda, n=1,2,3,4
  • Daya: daya AC menghubungkan L, N daya DC: 24V + menghubungkan 24VDC +, GND menghubungkan 24VDC-

Catatan:

1 Penundaan 1 digunakan untuk alarm probe1, penundaan 2 digunakan untuk alarm probe2. Penundaan 3 dan penundaan 4 digunakan untuk alarm perbedaan.


★ output mA1+ dan mA- adalah arus perbedaan. output default dari mA2+ dan mA- adalah probe 2 arus atau memilih probe 1 arus.
★ Sebagai mode berjalan tingkat bahan ganda, output dari mA 1+ dan mA- adalah probe 1 arus. output dari mA2+ dan mA- adalah probe 2 arus.
