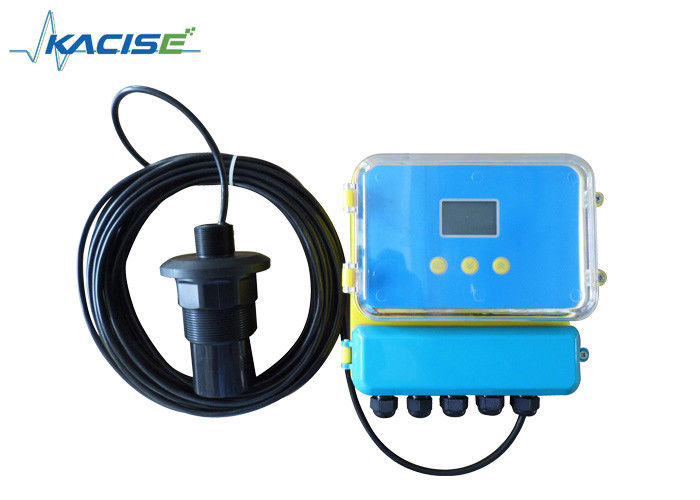

Meteran Perbedaan Tingkat Ultrasonik Tipe Terpisah Output RS485 dengan Jangkauan 5-30M dan Akurasi 0,5%-1%

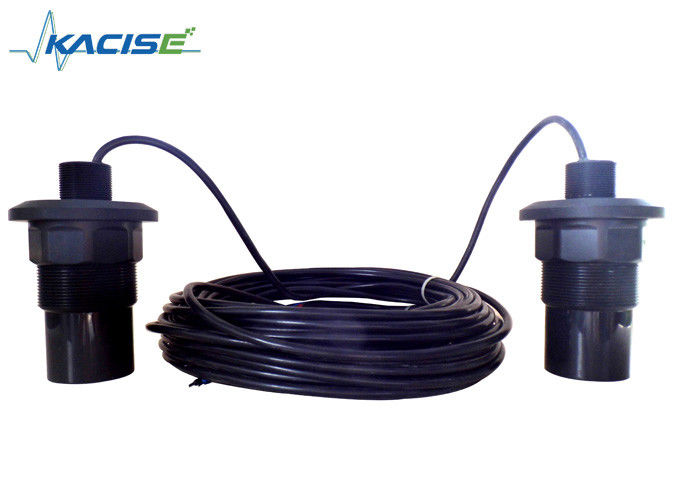

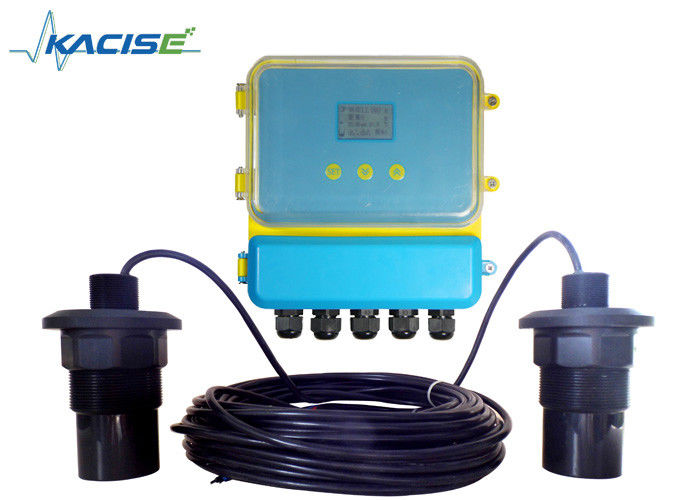

Pengukur perbedaan level ultrasonik tipe split terdiri dari dua probe. Biasanya dipasang di depan dan belakang kisi-kisi tebal dan tipis untuk mengukur selisih sebelum dan di belakang kisi-kisi. Ketika selisihnya mencapai nilai yang ditetapkan, mesin pemarut akan mulai bekerja untuk membersihkan lumpur, dan akan berhenti ketika selisihnya lebih rendah dari nilai yang ditetapkan.

Struktur produk

Cara pemasangannya sama dengan pengukuran cairan. Itu dapat dipasang pada flensa yang menyambungkan tabung wadah yang terhubung. Sumbunya harus mengarah ke outlet wadah atau tegak lurus dengan permukaan media, probe harus bisa keluar dari tabung yang terhubung.

Pengukur perbedaan level ultrasonik yang memiliki menu Cina dan Inggris serta pengaturan sederhana, dapat memenuhi kebutuhan berbeda dari pelanggan. Biasanya, setelah mengikuti instruksi instalasi, lalu mengatur beberapa parameter, itu akan mulai berfungsi.

Operasi sederhana:

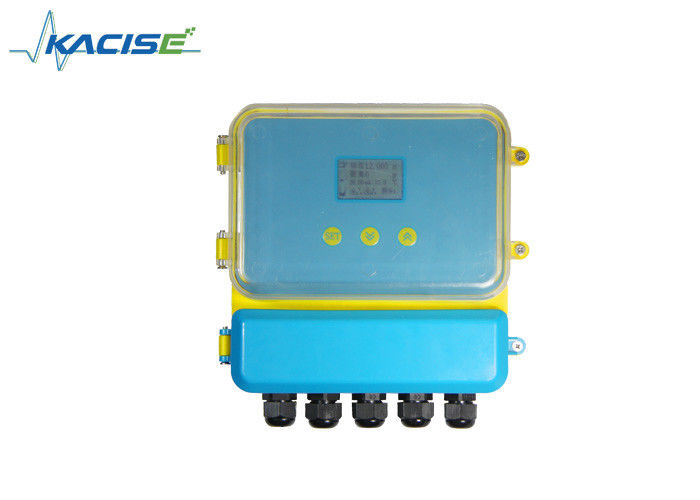

1. Kunci: Produk kami dapat di-debug melalui tiga tombol di panel. Kemudian, nilai terukur ditunjukkan oleh LED.



2. Setelah produk kami dihidupkan, tekan tombol SET selama dua detik dan masuk ke menu tingkat pertama.
3. Nilai ketinggian input probe (No.1) ke "referensi nol 1", posisi "referensi nol 1" dapat ditemukan dalam tabel struktur di menu. (ketinggian wahana adalah jarak dari permukaan peluncuran wahana ke bawah).
4. Nilai ketinggian probe (No.2) dimasukkan ke “referensi nol 2”. posisi "referensi nol 2" dapat ditemukan foto struktur menu.
5. Atur “4mA” sesuai dengan nilai perbedaan dan “20mA sesuai dengan nilai perbedaan.
6. 4mA sesuai dengan nilai perbedaan: output adalah 4mA, bila nilai perbedaan sama dengan nilai pengaturan.
7. 20mA sesuai dengan nilai perbedaan: output adalah 20mA, ketika nilai perbedaan sama dengan nilai pengaturan.
8. “Karena nilai perbedaannya sesuai dan nilai perbedaannya 20mA, silakan periksa foto struktur menu.

Pengukur perbedaan level ultrasonik (bahan, cairan), digunakan untuk mengukur perbedaan ketinggian level atau level material dalam dua wadah yang berbeda.

Kabel listrik pengukur perbedaan level ultrasonik

Terminal pengukur perbedaan level ultrasonik

Pembumian: Terminal pertama instrumen harus dibumikan secara aktual. Jangan berbagi terminal ground dengan perangkat lain. Ambil Terminal ke-4. Transduser: Merah: Trans_n transduser n Biru: Suhu n + sensor suhu + Hitam: Kabel arde GND probe tunggal: n=1, probe ganda, n=1,2 Arus: “arus＋” sambungkan mA n+; “arus－” sambungkan probe tunggal mA n-/GND: n=1, probe ganda, n=1,2 Relai: RLlnA dan RLnB terbuka; Pertunjukan RLnA dan RLnC ditutup. Probe tunggal: n=1,2 probe ganda, n=1,2,3,4 Daya: daya AC sambungkan L, N daya DC: 24V+ sambungkan 24VDC+, GND sambungkan 24VDC-

Catatan:

• ① Penundaan 1 digunakan untuk alarm probe1, penundaan 2 digunakan untuk alarm probe2. Penundaan 3 dan penundaan 4 digunakan untuk alarm perbedaan.
• ② ★ Output mA1+ dan mA- adalah arus selisih. Output default mA2+ dan mA- adalah arus probe 2 atau pilih arus probe 1. (pilih dari “9 mode kerja”-------“2 output mA 2”) ★ Sebagai mode berjalan level material ganda, output mA 1+ dan mA－adalah arus probe 1. Output dari mA2+ dan mA－ adalah arus probe 2.

Kartu tanda terima garansi pengukur level ultrasonik dan pengukur perbedaan level ultrasonik

Instruksi kartu garansi pengukur level ultrasonik

1. Harap tunjukkan kartu garansi, ketika pengguna membutuhkan perawatan. Dalam masa garansi, kegagalan yang disebabkan oleh penggunaan normal dapat menikmati perawatan gratis sesuai kartu garansi.
2. Masa garansi: masa garansi produk dimulai sejak tanggal penerimaan dalam waktu 12 bulan.

Situasi berikut tanpa garansi gratis:

1. Produk atau komponen lain di luar masa garansi.
2. Karena lingkungan penggunaan tidak dapat memenuhi persyaratan produk, akibatnya perangkat keras tidak berfungsi.
3. Karena lingkungan daya yang buruk atau benda asing masuk ke dalam perangkat, akibatnya menyebabkan kegagalan atau kerusakan.
4. Karena kegagalan untuk mengikuti mereka sesuai dengan manual pengoperasian dan pertimbangan, akibatnya menyebabkan kegagalan.
5. Karena faktor force majeure seperti petir, air, api dan faktor alam lainnya, akibatnya menyebabkan kegagalan.
6. Karena perbaikan yang tidak sah, modifikasi yang tidak sah, penyalahgunaan, sebagai akibatnya, menyebabkan kegagalan.

1. Harap simpan petunjuk kartu garansi ini dengan aman, hilang tanpa pembayaran.

Kewenangan penafsiran kartu garansi ini adalah milik perusahaan kami, kami berhak mengubah isi kartu ini tanpa pemberitahuan sebelumnya.
