Pemantauan tingkat penyimpanan abu terbang dalam tenaga termal

¢Praktik Pengukuran Presisi denganKLD806Meter Tingkat Radar Frekuensi Tinggi di Silo Fly Ash 12m

I. Latar Belakang Proyek

Sebuah pembangkit listrik batubara 300MW di Foshan, Guangdong menggunakan silo abu terbang setinggi 12 meter, diameter 8 meter untuk menyimpan abu batubara bubuk (ukuran partikel: 1 ‰ 150 μm, kepadatan bulk: 0,6 ‰ 0,9 t / m3).Pengukur tingkat kapasitif asli menghadapi masalah kritis:

1. Keakuratan Rendah: Adhesi debu menyebabkan drift konstanta dielektrik, menghasilkan kesalahan pengukuran ± 8%.
2. Perawatan yang Tinggi: Pembersihan elektroda bulanan diperlukan 4 jam per sesi.
3. Gangguan sinyal: Perangkat fluidisasi pneumatik memicu alarm palsu (rata-rata 3 per hari).

II. Solusi: Keuntungan TeknisKLD806 Radar Level Meter

1. Desain Sinar Sempit Frekuensi Tinggi:
   • Gelombang milimeter 80GHz dengan sudut sinar 3°, ideal untuk silo kompak 12 meter.
   • Jangkauan yang disesuaikan: 0.315m, zona buta: 0.3m, cakupan penuh.
2. Kinerja Anti Interferensi:
   • Algoritma Penekanan Kebisingan Dinamis (DNIR 3.0) menyaring gema palsu dari aliran udara fluidisasi.
   • Rumah baja tahan karat 316L IP68 tahan terhadap dampak aliran udara (20m/s).
3. Diagnosis Cerdas:
   • Protokol HART menghasilkan kurva gema (diagnosis lokal/jauh).
   • Kompensasi konstan dielektrik otomatis (dampak adhesi debu < 0,1%).





III. Proses Pelaksanaan

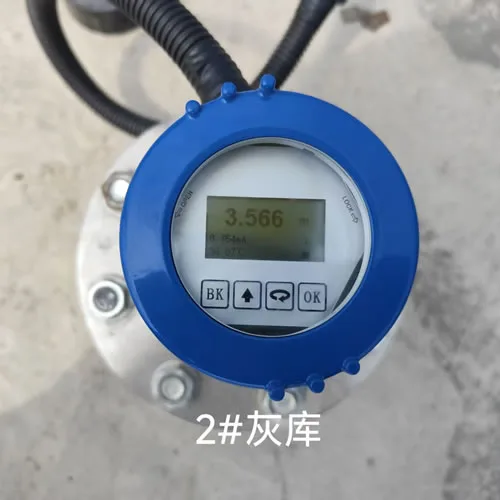

1. Pemasangan & Pemanfaatan:
   • Lokasi: 0,8m di bawah atap silo
   • Konfigurasi Parameter:
     • Jarak = 0,3-12m
     • False Echo Suppression=Enabled (menghalangi gangguan pipa fluidisasi)
     • Output Damping = 0,2s (cocok dengan siklus fluidisasi pneumatik)
   • Verifikasi Keakuratan: ±5mm kesalahan vs laser jarak.

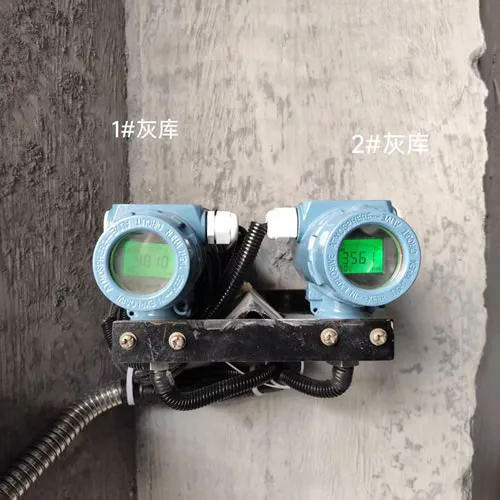

2. Integrasi Sistem:
   • Terintegrasi ke dalam DCS pabrik melalui 4-20mA+HART (kompatibel dengan modul I/O yang ada).
   • Fungsi baru:
     • Kontrol interlock tingkat tinggi/rendah (penghentian otomatis pada tingkat > 90%).
     • Peringatan tingkat perubahan kecepatan (>1m/jam menunjukkan risiko penyumbatan).

IV. Hasil Kinerja

Umpan Balik Klien:

KLD806 ′s narrow beam memecahkan tantangan pengukuran di silo kompak kami.

V. Hal-hal Utama

1. Tips Pemasangan Kompak:
   • Gunakan antena tanduk pendek
   • Pemasangan eksentrik atas
2. Optimasi Parameter:
   • Aktifkan “Dust Mode”
   • Atur interval pelacakan dielektrik = 30 menit (beradaptasi dengan perubahan kelembaban).
3. Protokol pemeliharaan:
   • Pembersihan lensa dua kali setahun dengan alat sensor KC.
   • Unduh laporan kesehatan bulanan melalui KC Sensor Cloud.

VI. Aplikasi yang lebih luas

Divalidasi untuk silo kecil/sedang (815m), ideal untuk:

• Pembangkit Listrik Biomassa: 10 ¢ 15m silo abu.
• Hub Uap Industri: Pengukuran silo kecil yang tepat.
• Silos Kalibrasi Pabrik Semen: Batching presisi tinggi.

Ekstensi Teknologi:
Sensor KC baruSistem Koordinasi Multi-Silo(mendukung 16 unit KLD806) memungkinkan manajemen abu cerdas regional, mengurangi biaya transportasi sebesar 15~20%.
