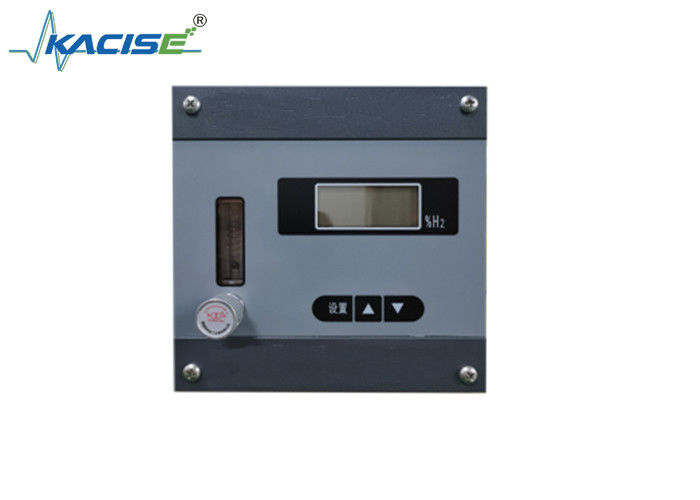

KTG122 Hydrogen-in-Oxygen Analyzer untuk Produksi Hidrogen dan Oksigen dari Elektrolisis Air

KTG122 Hydrogen-in-Oxygen Analyzer untuk Produksi Hidrogen dan Oksigen dari Elektrolisis Air

Pengantar

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, produksi pupuk, industri petrokimia, pemisahan udara, dan fermentasi biologis.

Prinsip Dasar

Instrumen ini menggunakan sensor elektrokimia tiga elektroda yang terdiri dari elektroda kerja, elektroda referensi, dan elektroda bantu, membentuk dua sirkuit.Satu sirkuit adalah untuk proses reaksi elektroda, dan yang lainnya adalah sirkuit elektronik yang mentransmisikan arus yang terbentuk oleh elektron.

Parameter teknis

Rentang pengukuran: 0,00 - 2,00%/4,00% (rentang dapat dipilih)

Kesalahan maksimum yang diizinkan: ± 2% FS

Kemampuan mengulangi: ± 1% FS

Resolusi: 0,01%

Waktu respons: t90 ≤ 30 s

Zero Drift: ≤ ± 1% FS/7d

Drift Span: ≤ ± 1% FS/7d

Tingkat aliran gas sampel: (300 ± 30) mL/min

Sumber daya kerja: 24VDC/220VAC

Lingkungan kerja: Suhu operasi: - 15°C - + 45°C; Kelembaban operasi: ≤90%RH

Fitur Instrumen

• Sensor berkinerja tinggi: Sensor elektrokimia memiliki umur yang panjang, akurasi tinggi, dan respon cepat.
• Kompak dan Ringan: Memiliki volume kecil dan berat ringan, memudahkan pemasangan.
• Split Explosion-proof Design: Ini mengadopsi desain split explosion-proof.
• Fungsi Tampilan di Situs: Ini dilengkapi dengan fungsi tampilan di situs.
• Transmisi Sinyal Jarak Jauh: Sinyal output dapat ditransmisikan pada jarak hingga 1000 meter.

Tipe yang aman secara intrinsik

Dimensi eksternal: 140mm (lebar) × 140mm (tinggi) × 220mm (dalam)

Potong-out Dimensi: 136mm (lebar) × 136mm (tinggi)

Parameter penghalang keamanan eksternal: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0.02uF, Lp ≤ 1mH

Berat: 1,8kg

Jenis tahan api

Dimensi eksternal: 130mm * 136mm

Output analog: 4 - 20mA

Digital Output: RS458 antarmuka dengan protokol Modbus.

Penguatan tahan ledakan: Exd IIC T6

Berat: 1,8kg
