KDF1300 Ultrasonik Doppler Flowmeter

1.Pengantar

Ultrasonik Doppler flowmeter didasarkan pada efek Doppler. probe mengirimkan sinar gelombang ultrasonik miring ke atas. gelombang ultrasonik menyebar dalam cairan.Cairan dapat mengandung kotoran seperti gelembung atau partikel (bisa dianggap bahwa kotoran dalam cairan memiliki kecepatan yang sama dengan aliran air)Ketika gelombang ultrasonik bersentuhan dengan kotoran dalam cairan, gelombang ultrasonik yang dipantulkan akan menghasilkan pergeseran frekuensi Doppler Δf.Pergeseran frekuensi Doppler Δf proporsional dengan kecepatan aliranKecepatan aliran cairan dapat diukur dengan mengukur pergeseran frekuensi Doppler Δf.

2.Spesifikasi Teknis

3. Dimensi

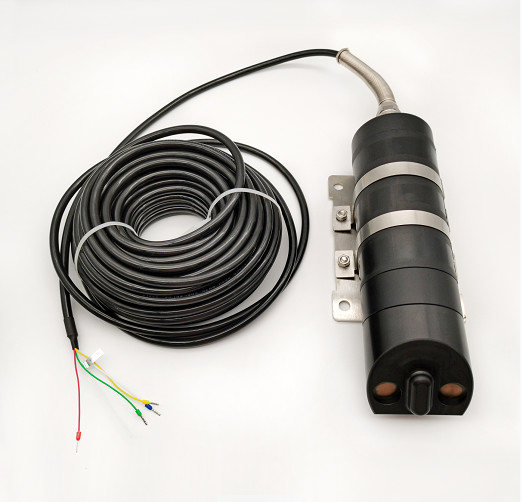

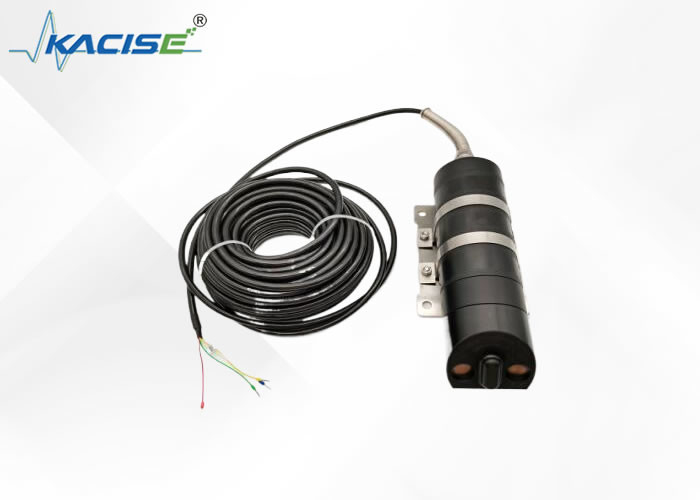

3.1 Gambar produk

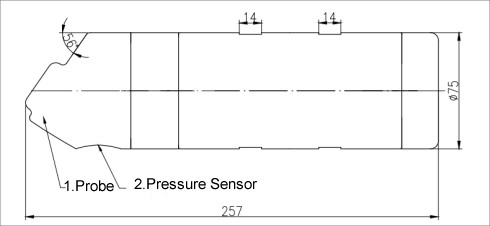

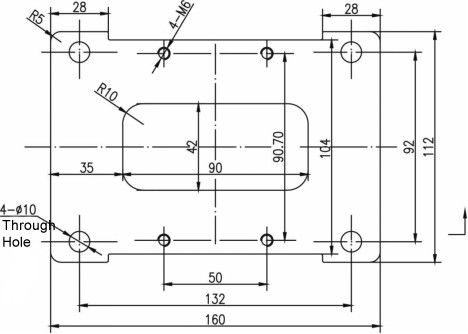

3.2 Dimensi struktural

4. Aplikasi

Ultrasonik Doppler flowmeter adalah perangkat yang digunakan untuk mengukur aliran air dalam pipa, saluran, atau sungai.

• Pemantauan bencana banjir
• Pengukuran pelepasan air limbah
• Pemantauan sungai alami
• Sistem pasokan air dan drainase kota
• Pelacakan kehilangan air dan infiltrasi
• Kontrol proses irigasi
• Studi muara dan pasang surut
• Perikanan dan konservasi air
• Penelitian erosi pesisir
• Pemantauan aliran saluran pembuangan
• Penilaian drainase jalan
• Studi aliran kanal
• Pemantauan proses sungai

5.Wiring

Kabel listrik:

Kabel merah yang terhubung ke kutub positif dari catu daya (12V+ atau 24V+);

Kabel hijau yang terhubung ke kutub negatif dari catu daya (12V- atau 24V-);

Kabel sinyal:

Kabel putih yang terhubung ke RS485A (T/R+);

Kabel kuning yang terhubung ke RS485B (T/R-);

Saluran udara transparan:

※Harus disimpan bebas dari udara, dan perhatikan perlindungan selama pemasangan, terutama ketika melewati tabung threading, perlu untuk melindunginya dengan pita sebelum threading untuk menghindari masuknya air.dapat menyebabkan kesalahan kedalaman air dan fenomena lainnya.

Saluran udara transparan tidak dapat dilipat, dan sudut lenturnya tidak dapat < 90 ° saat menyaring tabung.
