| Model |

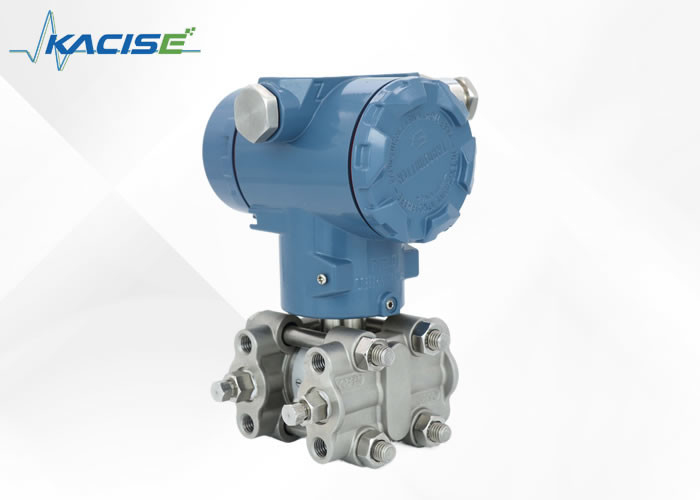

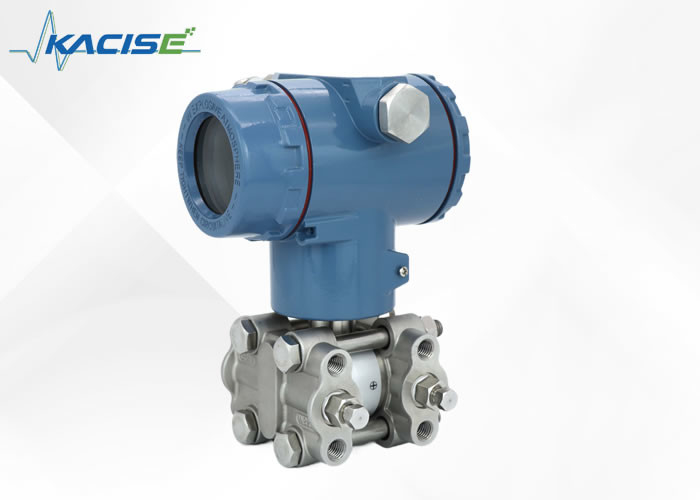

Pemancar tekanan diferensial presisi tinggi KPT1000-DP |
| Media pengukuran |
Mengukur tekanan cairan, gas atau uap |
| Jenis pengukuran |
Pengukuran tekanan diferensial, pengukuran tekanan absolut |
| Sinyal keluaran |
Sinyal digital protokol 4~20mA+HART
Sinyal port serial RS485
|
| Rentang pengukuran |
Kode rentang |
0B |
0C |
0E |
0F |
0G |
| Jangkauan |
(0~0,6)KPa~6KPa |
(0~2)KPa~40KPa |
(0~2,5)KPa~250KPa |
(0~10)KPa~1MPa |
(0~30)KPa~3MPa |
| Rasio kompresi yang disarankan |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Akurasi referensi |
±0,05% |
Jika TD＞10 (TD=rentang maksimum/rentang penyesuaian), maka: |
±(0,005*TD)% |
Jika kisarannya adalah produk 0B, TD＞6, maka: |
/ |
| ±0,075% |
±(0,0075*TD)% |
±(0,125*TD)% |
| ±0,1% |
±(0,01*TD)% |
±(0,166*TD)% |
| Pengaruh suhu lingkungan |
Dampak total pada (-25~+65)℃ adalah:
±(0,15*TD+0,05)%*Rentang
Dampak total pada (-40~-25)℃ dan (+65~+85)℃ adalah:
±(0,2*TD+0,05)%*Rentang
|
| Efek tekanan berlebih |
±0,1%*Rentang |
| Efek tekanan statis |
±(0,05%URL+0,075%Rentang)/10MPa |
| Stabilitas jangka panjang |
±0,15%URL/10 tahun |
| Efek catu daya |
±0,001%/10V(12~36)VDC, dapat diabaikan |
| Batas jangkauan |
Itu dapat disesuaikan secara sewenang-wenang dalam batas atas dan bawah kisaran. Disarankan untuk memilih kode rentang dengan rasio rentang serendah mungkin untuk mengoptimalkan karakteristik kinerja. |
| Pengaturan nol |
Rentang kalibrasi ≥ Rentang minimum |
| Efek posisi pemasangan |
Perubahan posisi pemasangan sejajar permukaan diafragma tidak akan menimbulkan pengaruh titik nol. Jika posisi pemasangan tidak sejajar dengan permukaan diafragma, dapat dihilangkan dengan kalibrasi. Tidak ada pengaruh pada jangkauan |
| Arus alarm |
Luring |
3,6mA |
| On line |
21mA |
| Resistensi isolasi |
100MΩ atau lebih ke ground (DC 500V) |
| Kekuatan isolasi |
Ke ground AC 500V 50/60Hz, 1 menit |
| Waktu respons |
Konstanta redaman komponen penguat adalah 0,1S, dan konstanta waktu sensor adalah: (0,1~1,6)S, bergantung pada rentang dan rasio jangkauan. Konstanta waktu tambahan yang dapat disesuaikan adalah: (0,1~60)S. Dampak pada keluaran nonlinier (seperti fungsi akar kuadrat) bergantung pada fungsi ini dan dapat dihitung sesuai dengan itu. |
| Suhu lingkungan |
-40~+85℃ Dengan tampilan: -20~+65℃ |
| Suhu penyimpanan |
-40~+125℃ |
| suhu penyimpanan |
-40~+85℃ Dengan tampilan: -20~+65℃ |
| Tekanan kerja (minyak silikon) |
16MPa 25MPa 42MPa tiga tingkat |
| Batas tekanan statis |
Dari tekanan absolut 3,5KPa hingga tekanan terukur, tekanan proteksi bisa lebih besar dari 1,5 kali tekanan terukur dan diterapkan ke kedua sisi pemancar secara bersamaan. |
| Diafragma isolasi |
Baja tahan karat 316L, Hastelloy C-276, Tantalum, berlapis emas |
| Bahan sambungan proses |
Baja tahan karat 304, 316 opsional |
| Mur dan baut |
Baja tahan karat (A2-70), baja karbon galvanis (12.8) |
| Perumahan pemancar |
Paduan aluminium + resin epoksi (penyemprotan permukaan)
Baja tahan karat
|
| Cincin penyegel |
Karet Nitril-Butadiena (NBR), Karet Fluorinasi (FKM), Polytetrafluoroethylene (PTFE) |
| Isian |
Minyak silikon, minyak nabati, minyak FL |
| Koneksi proses |
Kedua ujung flensa sambungan proses memiliki ulir internal NPT1/4 dan UNF7/16 |
| Tingkat perlindungan |
IP65, IP67 (tahan ledakan) |
| Berat |
2.6Kg (tanpa braket pemasangan, aksesori koneksi proses) |
