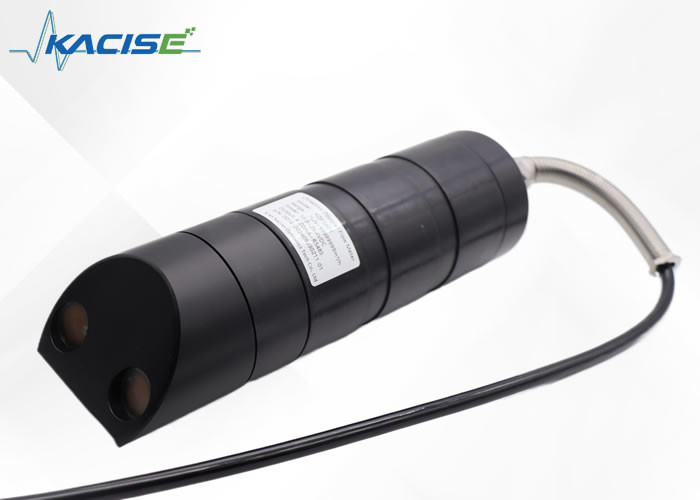

Pengukur Aliran Doppler Ultrasonik dengan Sensor POM Tingkat Perlindungan IP68 dan Resolusi Aliran 0,0001L/dtk

Pengukur aliran Doppler ultrasonik adalah host yang mengumpulkan kecepatan aliran, ketinggian air, dan suhu pengukur aliran Doppler ultrasonik melalui RS485, dan memasukkan berbagai parameter saluran sesuai dengan situasi aktual di lokasi. Luas aliran air S (㎡) dihitung menggunakan parameter saluran dan ketinggian air yang terkumpul H (m), dan laju aliran sesaat (Q=V*S) dihitung dengan mengalikan luas aliran air dan kecepatan aliran V (m/s), dan laju aliran kumulatif dihitung dengan mengalikan laju aliran dengan waktu kumulatif.

Dari sini kita dapat mengetahui:Q=V*S

Laju aliran sesaat * perbedaan waktu = laju aliran kumulatif

Flow meter seri KDF1000 adalah produk yang mengukur kecepatan dan aliran air di perairan alami, saluran, atau pipa.

Pengukur aliran dibagi menjadi dua bagian: sensor dan host, yang dihubungkan dengan kabel.

Ini dapat mengukur kecepatan dan aliran air di saluran dan sungai, dan ketinggian air lebih dari 20 cm lebih tinggi dari bagian atas sensor.

Dapat mengukur kecepatan dan aliran air di pipa dan gorong-gorong. Ketinggian air harus lebih dari 20 cm lebih tinggi dari bagian atas sensor, dan diameter bagian dalam pipa harus ≥ 500 mm.

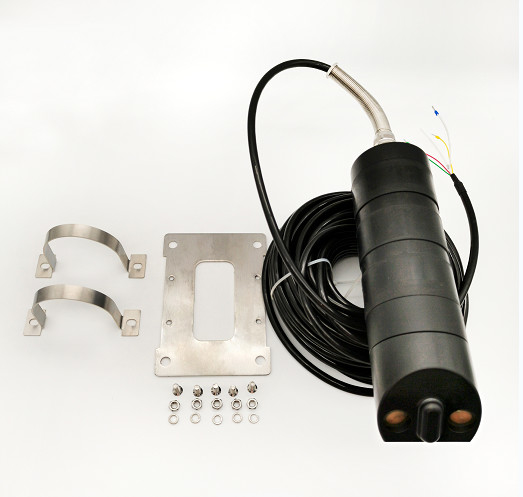

Gambar fisik sensor (termasuk semua aksesoris)

Gambar fisik flowmeter ultrasonik Doppler (host).

Ada empat pelat pemasangan di aksesori pabrik. Silakan lihat gambarnya. Setelah diperbaiki, bisa dipasang di kotak instrumen atau papan kayu.

Pengukur aliran Ultrasonik Doppler dan diagram koneksi host
