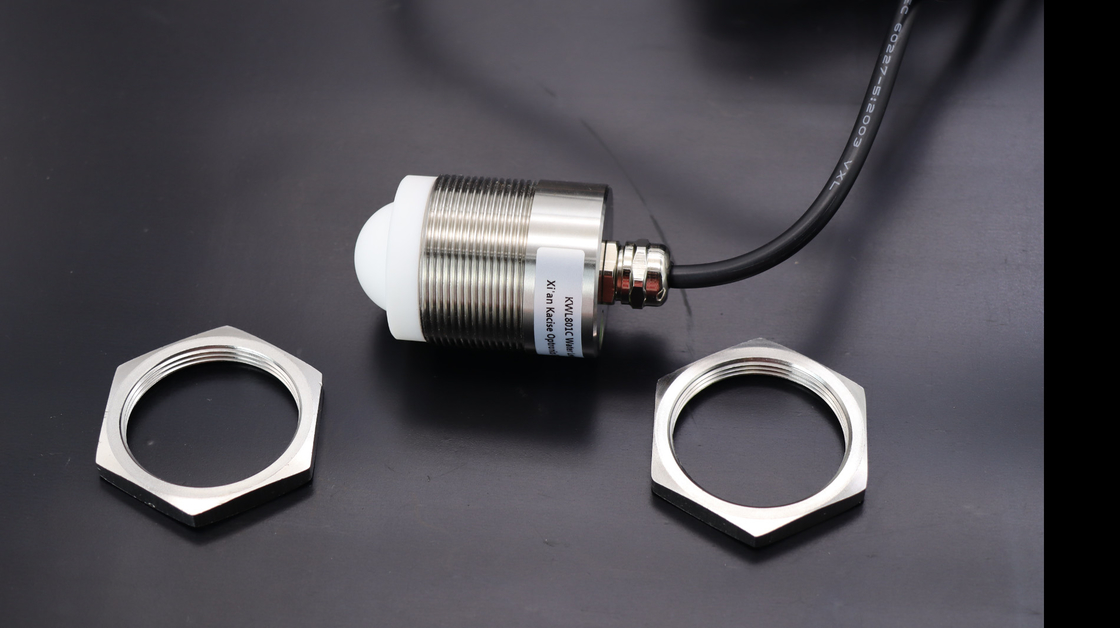

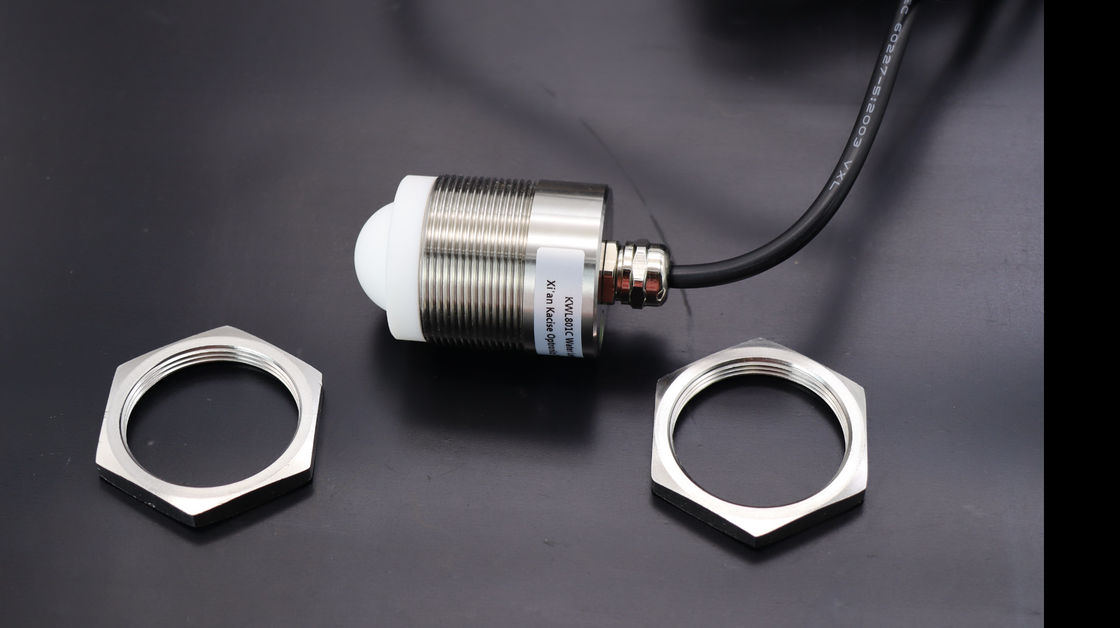

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68

RF Architecture Radar Level Gauge

80GHz Radar Level Gauge

Compact Radar Level Gauge

Place of Origin:

China (Mainland)

Nama merek:

KACISE

Sertifikasi:

certificate of explosion-proof, CE

Model Number:

KWL801C

Hubungi Kami
Minta Kutipan
Rincian produk
Frekuensi pengukuran:
80GHz
Frekuensi akuisisi:
≥200ms/dapat dikonfigurasi
Saat ini operasi:
12V/14mA
Akurasi pengukuran jarak:
± 2mm
Protokol Komunikasi:
Modbus / Protokol teks
Lebar pancaran antena:
±2,75°
Tegangan suplai:
9~24V
Arus pulsa RF:
100mA/20ms
Kelembaban kerja:
0 ~ 95%
Jenis benang:
Benang G/disesuaikan
Suhu Kerja:
-40~75℃
Tingkat ketahanan air:
IP68
Berat Bersih:
0,6 kg
Menyoroti:

RF Architecture Radar Level Gauge

,

80GHz Radar Level Gauge

,

Compact Radar Level Gauge

Syarat Pembayaran & Pengiriman
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 work days
Syarat-syarat pembayaran
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
Deskripsi Produk
Manual Pengoperasian Sensor Level Radar Terpisah
1. Pendahuluan
1.1 Ikhtisar Produk

Sensor level radar KWL801C sesuai dengan spesifikasi standar yang diuraikan dalam standar nasional DB50/T 826-2017 untuk pengukur level. Komponen intinya dirancang dengan lapisan kedap air IP68 yang tersegel sepenuhnya.
Rentang pengukuran maksimum produk mencapai hingga 40 meter, dengan titik buta minimal kurang dari 6 cm.
Karena frekuensinya yang lebih tinggi dan bandwidth yang lebih luas, ia mencapai akurasi yang unggul. Selain itu, produk ini dilengkapi braket tetap untuk pemasangan.

1.2 Prinsip deteksi

Sensor level radar didasarkan pada prinsip refleksi domain waktu (TDR). Pulsa elektromagnetik merambat sepanjang kabel atau probe dengan kecepatan cahaya. Ketika bertemu dengan permukaan media yang diukur, sebagian pulsa pengukur level radar dipantulkan untuk membentuk gema kembali ke pemancar pulsa di sepanjang jalur yang sama, dan jarak antara pemancar dan permukaan media yang diukur berbanding lurus dengan waktu rambat pulsa, maka ketinggian level dihitung.

2. Fitur
  • Berdasarkan chip RF gelombang milimeter CMOS yang dikembangkan sendiri
  • Arsitektur RF yang lebih ringkas
  • Rasio signal-to-noise yang lebih tinggi
  • Zona mati yang lebih kecil
  • Bandwidth kerja 5GHz
  • Resolusi pengukuran dan akurasi pengukuran yang lebih tinggi
  • Lebih sedikit pengaruh gangguan pada lingkungan instalasi
  • Lebih nyaman instalasi dan
  • Desain modern antena datar terintegrasi
3. Spesifikasi Teknis
ModelKWL801C-RS485KWL801C-RJ45KWL801C-RS232KWL801C-TTL
Frekuensi pengukuran80GHz
KomunikasiRS485
Frekuensi akuisisi≥200ms/dapat dikonfigurasi
Saat ini operasi12V/14mA
Akurasi pengukuran jarak±2mm
Protokol komunikasiModbus/protokol teks
Lebar pancaran antena±2,75°
Tegangan suplai9~24V
Rentang pengukuran

0,2~40m
0,18~30m
0,1~15/20m
0,06~3/5/10m

Arus pulsa RF100mA/20ms
Kelembaban kerja0~95%
Jenis benangBenang G/disesuaikan
Suhu kerja-40~75℃
Tingkat ketahanan airIP68
Berat bersih0,6kg
4. Petunjuk Pengkabelan
4.1 [versi RS485] Petunjuk pengkabelan
Garis merahVCC (catu daya 9~24V)
Garis hitamGND
Garis kuning485-A
Garis hijau485-B

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68 0

4.2 [Versi port jaringan RJ45] Petunjuk pengkabelan

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68 1

4.3 [versi RS232] Petunjuk pengkabelan
Garis merah12 (catu daya 6~28V)
Garis hitamGND
Garis kuningterima kasih
Garis hijauRX

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68 2

4.4 [versi TTL] Petunjuk pengkabelan
Garis merahVCC
Garis hitamGND
Garis kuningterima kasih
Garis hijauRX

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68 3

5. Dimensi

Pengukur Tingkat Radar KWL801C dengan Arsitektur RF Kompak Frekuensi 80GHz dan Desain Tahan Air IP68 4

6. Pertanyaan Umum

1.Q: Bolehkah saya memasang logo saya sendiri pada produk?
J: Tentu. Logo dapat dicetak pada housing, dan nama perusahaan dapat diukir pada papan nama.
2.Q: Bagaimana dengan kontrol kualitas?
A: Semua produk akan diuji 3 kali sebelum dikemas.
3.Q: Bolehkah saya melepaskan pesanan percobaan, misalnya 1 buah?
A: Tentu saja, perintah pengadilan dapat diterima. Secara umum, kami memiliki stok model umum. Sampel akan dikirim dalam waktu 1 minggu, setelah pembayaran diterima.
4.Q: Bisakah Anda mendesain sesuai dengan kebutuhan saya?
A: Tentu saja, tim kami akan merancangnya untuk Anda, agar pengukur aliran susu kami berfungsi dengan sempurna di pihak Anda.
