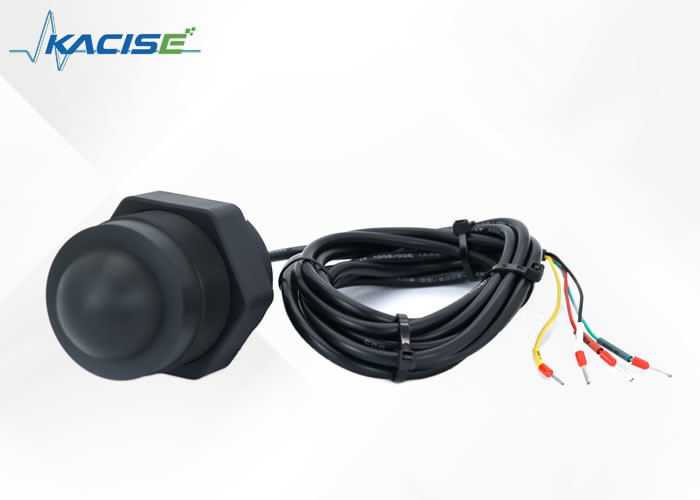

Radar Level Transmitter dengan Komunikasi RS485 IP68 Water Resistance untuk rentang pengukuran 0,1-15/20m

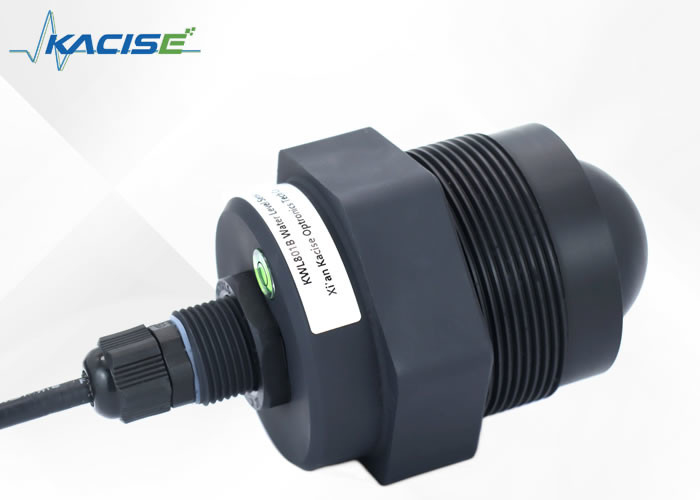

Sensor tingkat radar KWL801B-RS485 sesuai dengan spesifikasi standar yang diuraikan dalam standar nasional DB50/T 826-2017 untuk level meter.Komponen utamanya dirancang dengan waterproofing IP68 tertutup sepenuhnya.

Jangkauan pengukuran maksimum produk mencapai 40 meter, dengan titik buta minimal kurang dari 6 cm.

Karena frekuensi yang lebih tinggi dan bandwidth yang lebih luas, ia mencapai akurasi yang superior.

Sensor tingkat radar didasarkan pada prinsip refleksi domain waktu (TDR). Pulsa elektromagnetik menyebar sepanjang kabel atau probe dengan kecepatan cahaya.Ketika ia bertemu permukaan media yang diukur, sebagian dari denyut nadi dari radar level meter dipantulkan untuk membentuk echo kembali ke pulsa pemancar di sepanjang jalur yang sama,dan jarak antara pemancar dan permukaan media yang diukur adalah Proporsi langsung dengan waktu penyebaran denyut nadi, maka tinggi tingkat dihitung.

• Berdasarkan chip RF gelombang milimeter CMOS yang dikembangkan sendiri
• Arsitektur RF yang lebih kompak
• Rasio sinyal ke kebisingan yang lebih tinggi
• Zona mati yang lebih kecil
• 5GHz bandwidth kerja
• Resolusi pengukuran yang lebih tinggi dan akurasi pengukuran
• Lebih sedikit pengaruh dari gangguan di lingkungan instalasi
• Lebih nyaman dari instalasi dan
• Desain modern dari antena datar terintegrasi

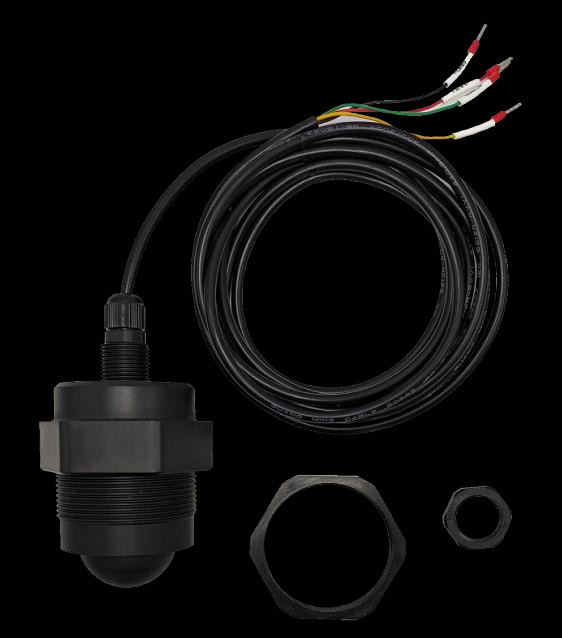

1. Keluarkan sensor dari kotak kemasan, periksa dengan hati-hati daftar kemasan sesuai dengan manual, dan periksa apakah aksesoris peralatan lengkap.
2. Bacalah dengan hati-hati manual dan sertifikat produk.
3. Periksa apakah ada kerusakan pada penampilan instrumen, terutama apakah unit utama utuh, dan berhati-hatilah untuk menempatkan unit utama dengan benar untuk mencegah terjatuh.

Silahkan periksa sebelum memasang sensor sebagai berikut:

1. Apakah ada pohon atau puing-puing lainnya di atas media di lokasi instalasi.
2. Apakah bracket pemasangan dipasang secara horizontal.
3. Ketika bracket pemasangan tidak dapat dipasang secara horizontal, Anda perlu menyesuaikan bracket sesuai dengan gradien pada permukaan sensor untuk memastikan sensor berada dalam posisi horizontal.

1. Pastikan sensor tegak lurus ke permukaan medium.
2. Hindari sinar pemancar yang memancarkan objek interferensi dan menghasilkan gema palsu.

Lihat berikut untuk kondisi kerja yang khas:

Pastikan bahwa pengukur tingkat radar dipasang tegak lurus ke permukaan medium.

Kemiringan akan melemahkan amplitudo sinyal yang diterima dan mempengaruhi rentang normal.

Perhatian:

Cobalah untuk menjaga sensor tetap untuk menghindari getaran saat instalasi, dan biarkan lingkungan sekitar terbuka sebanyak mungkin.

1. Jarak antara sensor dan permukaan media lebih tinggi dari 30 cm untuk memastikan bahwa permukaan depan sensor (antena) tegak lurus dengan media pengukuran.
2. Jarak antara sensor dan tepi tangki, tepi kolam, tepi bendungan sungai dan tepi kolam lebih dari 0,5 meter;
3. Pilih posisi permukaan air dengan fluktuasi kecil untuk memasang modul (cobalah untuk tidak memasang di port injeksi air, outlet dan permukaan air lainnya dengan fluktuasi besar,semakin besar fluktuasi permukaan air, semakin buruk akurasi pengukuran)
