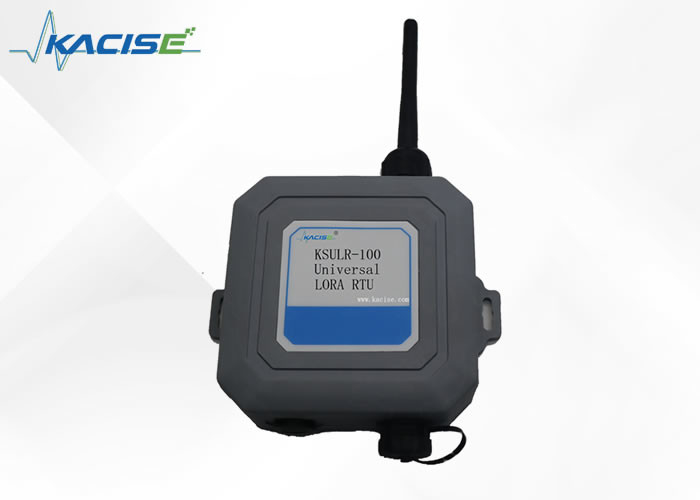

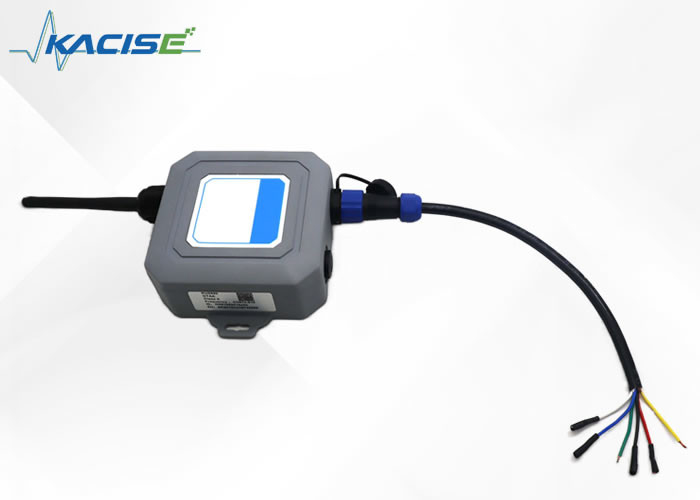

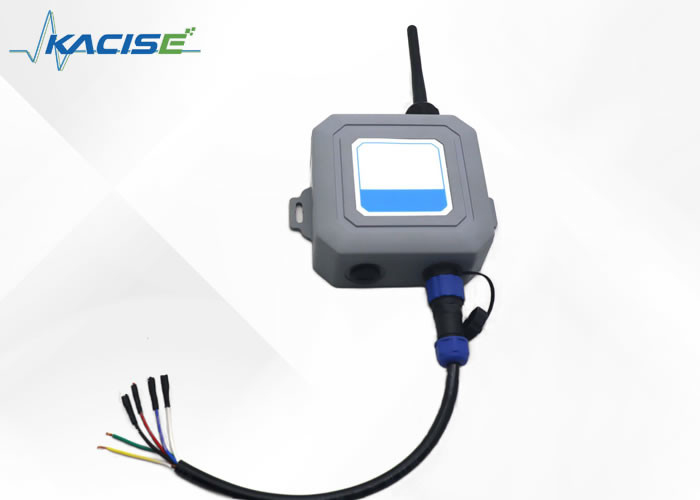

Kotak Akuisisi Data Sensor LORA RTU Universal Multifungsi dengan Desain Daya Rendah dan Kisaran Suhu Industri -40°C~+80°C

KSULR-100 universal LORA RTU adalah kotak akuisisi data sensor multifungsi yang diluncurkan oleh perusahaan kami untuk industri cerdas, pertanian cerdas, dan komunitas cerdas. Ini mengadopsi protokol standar LoRaWAN, memiliki SPI, UART, ADC, GPIO, I2C dan antarmuka komunikasi lainnya serta beberapa antarmuka input, dan konfigurasinya fleksibel. Pilihan terbaik untuk mengatasi fragmentasi aplikasi LoRa iot adalah dengan menghubungkan berbagai sensor dengan mudah dan cepat, mempersingkat siklus docking sensor serta biaya penelitian dan pengembangan, dan dengan cepat mewujudkan jaringan dan skala sensor. Modul nirkabel internal menggunakan jaringan untuk menyediakan transmisi data nirkabel jarak jauh dan berdaya rendah kepada pengguna, dan mengirimkan semua data status sensor ke server manajemen latar belakang cloud secara real time untuk mewujudkan analisis statistik data dari platform cloud cerdas.

• Mendukung protokol LoRaWAN standar；
• Mendukung berbagai pita frekuensi di dalam dan luar negeri, seperti: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850;
• SPI, UART, ADC, GPIO, I2C dan antarmuka komunikasi lainnya yang terintegrasi, dapat dihubungkan secara luas ke berbagai jenis sensor;
• Ini mengadopsi desain konsumsi daya rendah, dan menyediakan dua mode catu daya eksternal dan catu daya baterai untuk dipilih;
• Mode catu daya baterai mengadopsi baterai berkapasitas besar 19000mAH;
• Mendukung berbagai keluaran tegangan, seperti: 3.3V, 5V, 9V, 12V, dll;
• Mendukung konfigurasi parameter kabel dan nirkabel dan peningkatan firmware, Mendukung konfigurasi jarak jauh;
• Mendukung alarm baterai rendah;
• Mendukung pelaporan paket detak jantung, interval detak jantung dapat dikonfigurasi;
• Kisaran suhu industri -40°C~+80°C.

Seri LORA RTU universal KSULR-100 digunakan untuk mengumpulkan nilai berbagai sensor di titik pemasangan, dan mengunggah data waktu nyata ke platform manajemen terpusat melalui modul transmisi nirkabel bawaan, yang memudahkan pengguna untuk manajemen terpusat yang cerdas, pemasangan sederhana, dan perawatan yang mudah. Dapat fleksibel pada tiang, tiang lampu, dinding dalam dan luar bangunan, tiang atap, cara pemasangan wall hanging. Sangat cocok untuk memantau sensor di pabrik dok, gudang, rumah kaca pertanian, ruang komputer, hidrologi, dan skenario lainnya (misalnya sensor tekanan air, sensor level cairan, sensor aliran cairan, sensor perendaman air, sensor suhu, sensor kelembaban, sensor cahaya, PM2.5, sensor sudut, sensor kecepatan angin, dll.), mencapai akses terpadu, pengumpulan data terpadu, dan kemampuan ekspansi yang fleksibel.

Parameter dapat diatur sesuai permintaan sesuai dengan instruksi pabrik, dan dapat digunakan setelah menerima stasiun pangkalan LoRaWAN pengalihan

KSULR-100 universal LORA RTU terhubung untuk mengatur parameter melalui kabel USB-TTL (dibeli sendiri). Setelah melepas steker lunak di bagian belakang kotak akuisisi dengan penjepit dan melepas sekrup, cangkang dibuka dan dihubungkan seperti yang ditunjukkan (sambungan silang RXD dan TXD, yaitu RXD dari kabel USB-TTL terhubung ke TXD dari kotak akuisisi, TXD terhubung ke RXD dari kotak akuisisi, dan TXD terhubung ke RXD dari kotak akuisisi. VCC dihubung pendek ke 3V3 dengan tutup korslet, dan GND terhubung ke GND dari kotak akuisisi)

buka alat konfigurasi sensorbox > Pilih com yang sesuai> Baud rate 9600> Klik Open untuk membuka port serial > Klik AN201>Function Select> Masukkan c pada kotak setelah AT+FUNMODE= lalu klik AT+FUNMODE= OK muncul di kiri bawah untuk menandakan selesai

Klik pada kotak setelah UART>AT+UART1CFG, masukkan 9600> lalu pilih 8n1. Klik OK di bawah AT+UART1CFG untuk menunjukkan penyelesaian

(Default pabrik mengumpulkan data setiap 30 menit, dan peningkatan frekuensi kueri akan meningkatkan konsumsi daya).

Klik AN201> Klik RS485> Klik AT+TRANS485MODE= segitiga terbalik belakang pilih polling> klik AT+TRANS485MODE= atur parameter, ok> Masukkan 1800 pada kotak setelah AT+SAMPLEDATATIM= > Klik AT+SAMPLEDATATIM= Atur parameter, oke> Masukkan 8 pada kotak setelah AT+REQDATA= > Masukkan 0103010000030437 di kotak setelah 8> Klik AT+REQDATA= atur parameter, ok> AT+RESPONSETIM= masukkan 10000 di kotak setelah AT+RESPONSETIM= (Waktu catu daya untuk sensor selama setiap query, terlalu pendek dapat menyebabkan kegagalan untuk mendapatkan data yang benar)> Klik AT+ respontim = atur parameter, ok> klik AT+REBOOT muncul di kiri bawah. Setelah buzzer berbunyi tiga kali, berarti jaringan berhasil masuk, dan data dapat dilihat di latar belakang.

Agar paket stasiun pangkalan LoRaWAN dapat dikirim ke Server LoRa yang ditentukan, alamat Server untuk stasiun pangkalan tersebut perlu dikonfigurasi.

Buka browser Chrome, masukkan IP base station LoRaWAN (192.168.10.99 untuk contoh ini), lalu masukkan nama pengguna dan kata sandi (nama pengguna = tamu, kata sandi = rimelink untuk contoh ini), dan masuk ke halaman konfigurasi web seperti yang ditunjukkan di bawah ini.

Kemudian klik LoRaWAN Server Configuration > Server Address > masukkan IP (lorawan.timeddd.com /b19>) > OK. Seperti yang ditunjukkan pada gambar di bawah ini

Masuk ke http://lorawan.timeddd.com/unit/ULogin.aspx,

nomor rekening: 19240527

kata sandi: admin@666666

Setelah masuk, klik opsi data dari perangkat ID yang sesuai untuk melihat data yang sesuai, dan pengaturan pabrik untuk mengirim data setiap 30 menit

Lokasi ID ditunjukkan pada gambar

Data yang diperoleh adalah sebagai berikut (dalam heksadesimal), satuan jarak 0,1 mm di bawah 6 m, satuan jangkauan mm di atas 6 m, dan satuan suhu ° C. Byte ke-90 adalah nilai level cairan, dan byte ke-11 adalah nilai suhu. Dalam hal ini, nilai level cairan adalah 08E3, satuannya mm, dan nilai suhunya adalah 001B. Ketika dikonversi ke angka desimal, sensor mengukur level cairan hingga 2275mm dan suhu hingga 27℃.

KSULR-100 universal LORA RTU semuanya keluar 485, yang dapat dihubungkan ke label pada sensor sesuai dengan kotak akuisisi.

Untuk menghindari kerusakan peralatan yang disebabkan oleh pemasangan dan konstruksi yang tidak tepat, harap ikuti tindakan pencegahan berikut:

• Pemasangan peralatan hanya dapat dilakukan oleh personel profesional atau perwakilan teknik resmi;
• Untuk memastikan keselamatan pribadi personel konstruksi, harap gunakan alat instalasi yang profesional dan berkualitas;
• Lokasi pemasangan peralatan harus jauh dari api, medan listrik kuat dan lingkungan lainnya, jika tidak maka dapat menyebabkan kerusakan pada peralatan;
• Dilarang memasang peralatan di lingkungan dengan getaran tinggi;
• Peralatan instalasi luar ruangan perlu memasang tangki kedap air;
• Perusahaan mempunyai hak akhir untuk menafsirkan tindakan pencegahan pemasangan.

Alat instalasi tidak disediakan untuk pemasangan peralatan. Harap persiapkan alat instalasi berikut sesuai dengan lingkungan instalasi sebenarnya

Pemasangan di dinding

Pertama, letakkan kotak multifungsi secara mendatar pada posisi pemasangan di dinding, dan gunakan spidol untuk menandai lubang pemasangan. Kedua, bor perkusi (mata bor 8mm) digunakan untuk melubangi posisi penandaan dinding, dan selongsong karet dimasukkan ke dalam lubang lagi. Palu digunakan untuk memukul selongsong karet agar selongsong karet masuk seluruhnya ke dalam lubang pemasangan. Terakhir, sekrup dengan pengatur jarak digunakan untuk memasang kotak multifungsi di dinding.

Metode pemasangan tiang

Pertama, gunakan sekrup pengencang untuk memasang bidang belakang ke bagian belakang kotak multifungsi, dan kedua, gunakan lingkaran untuk melewati lubang bidang belakang di bagian belakang kotak multifungsi; Bungkus kembali lingkaran di sekeliling tiang, terakhir gunakan obeng kecil untuk mengunci lingkaran dengan erat dan pemasangan selesai.

Deskripsi format komunikasi data

1, produk harus disimpan di -40℃~+80℃, kelembaban relatif tidak lebih dari 90%, berventilasi, kering, tidak ada gudang gas korosif.

Produk dikemas dalam satu paket dengan sertifikat dan instruksi manual. Tabrakan kuat sangat dilarang selama transportasi

Pengguna sesuai dengan instruksi, pemasangan kabel yang benar, pemasangan, pemeliharaan casing, produk ini bergaransi gratis selama 1 tahun.

Keadaan berikut tidak tercakup dalam garansi:

• Bongkar papan sirkuit dan komponennya;
• petir atau aliran listrik yang kuat masuk ke dalam sistem, membakar sirkuit;
• tegangan catu daya melebihi nilai batas, papan sirkuit terbakar;
• air kotak listrik atau benda asing lainnya;
• Pemilihan yang salah, melebihi cakupan penggunaan produk;
• Bagian tertentu dari sensor atau seluruh mesin terluka atau rusak.
