KSMIT3 adalah Sistem Referensi dan Judul Sikap canggih yang hadir sebagai modul mandiri yang berfungsi penuh. Desainnya didasarkan pada sejumlah komponen perangkat keras yang terbatas, sehingga mudah diintegrasikan ke dalam sistem apa pun.
Sistem inovatif ini memiliki protokol komunikasi yang terdokumentasi sepenuhnya dan berstandar industri, yang memungkinkan penyesuaian pesan data dalam hal frekuensi, format keluaran, dan data. Sinyal diproses seluruhnya di papan, yang hanya menggunakan sedikit sumber daya di host. Fitur ini menjadikan KSMIT3 ideal untuk digunakan dalam lingkungan pengoperasian MCU sederhana.
KSMIT3 memiliki fitur akurasi tinggi dalam kondisi dinamis dengan akurasi flipping dan pitching 1 derajat RMS, serta akurasi defleksi 2 derajat RMS. Outputnya sangat stabil, sehingga sempurna untuk digunakan dalam kontrol dan stabilisasi objek atau navigasi apa pun, seperti drone.
| BARANG | PARAMETER (NILAI KHUSUS) | |
| AKURASI SIKAP | Akurasi yaw (dinamis) | 2 derajat (rms) |
| Akurasi roll / pitch (dinamis) | 1 derajat (rms) | |
| GIROSKOP | Skala penuh | ±2000°/dtk |
| Stabilitas bias yang sedang berjalan | 10°/jam | |
| Non-linier | 0,1% | |
| Variasi Faktor Skala | 0,05% | |
| g-SensiTIvITy | 0,1°/dtk/g | |
| Kepadatan kebisingan | 0,01º/detik/√Hz | |
| Bandwidth (-3dB) | 180Hz | |
| AKSELEROMETER | Skala penuh | ±16 gram |
| Stabilitas bias yang sedang berjalan | 0,1mg | |
| Non-linier | 0,5% | |
| Variasi Faktor Skala | 0,05% | |
| Kepadatan kebisingan | 200 μg/√Hz | |
| Bandwidth (-3dB) | 180 | |
| MAGNETOMETER | Skala penuh | 6gauss |
| Non-linier | 0,1% | |
| Resolusi | 120ugauss | |
| Kebisingan (rms) | 50ugauss | |
| ANTARMUKA | Tegangan suplai | 3.3vDC |
| komunikasi port serial | TTL | |
| Frekuensi keluaran | Kecepatan baud 100hz@230400 | |
KSMIT3 menggunakan sistem koordinat tangan kanan dan bingkai sensor default ditentukan seperti yang ditunjukkan pada Gambar 13. Untuk lokasi asal bingkai sensor yang lebih tepat, lihat manual Integrasi Perangkat Keras. Beberapa keluaran data yang umum digunakan dengan sistem koordinat referensi keluarannya tercantum pada Gambar 1.

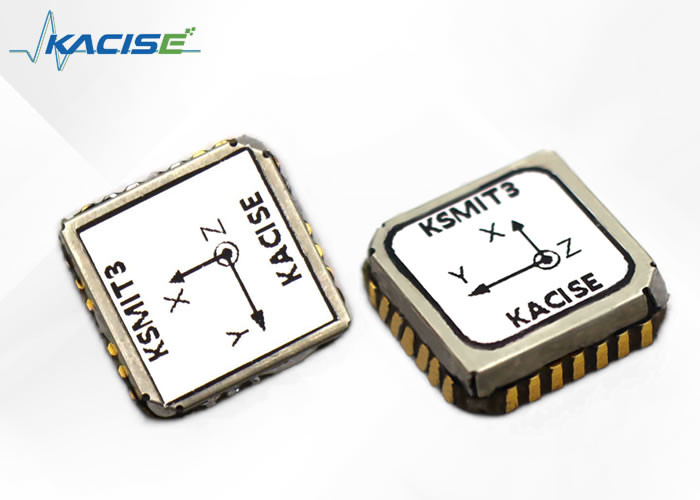

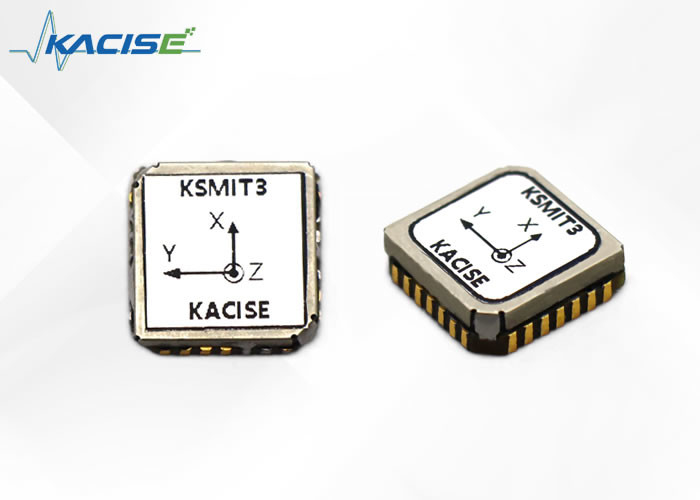

Gambar 1 Sistem Koordinat Tetap Sensor Default untuk Modul KSMIT3
Gambar 2:Diagram modul KSMIT3
Baud ratenya adalah 115200bps, 230400bps, dan 460800bps. Data bit 8, hentikan bit 1, tidak ada centang bit. Byte tinggi didahulukan dan byte rendah diurutkan terakhir. Frekuensi pembaruan data f=100Hz. Tingkat baud defaultnya adalah 230400bps.
| Jumlah Byte | Nama | Tipe Byte | Perbesar-kation | Jangkauan | TidakDIA | Keterangan |
| 1~2 | Bingkai Tajuk | kamu,2 | 0XAA 71 | |||
| 3 | Nomor Format Bingkai | Nilai Tetap 3=0x03 | ||||
| 4 | Panjang Bingkai Komunikasi | Nilai Tetap 100=0x64 | ||||
| 5~13 | gyro | S,3*3 | 1e-4 | ±838.8608 | °/dtk | X/Y/Z Kanan/Depan/Atas |
| 14~22 | Acc | S,3*3 | 1e-5 | ±83.88608 | G | X/Y/Z Kanan/Depan/Atas |
| 23~28 | Mag | S,3*2 | 1e-2 | ±327,68 | ut | X/Y/Z Kanan/Depan/Atas |
| 29~31 | Hbar | S,1*3 | 1e-2 | ±83886.08 | mbar | Barometer |
| 32 | Bendera | kamu,1 |
BIT1-Tanda Valid Magnetik 1- Valid BIT2-Bendera Valid Barometrik 1- Valid BIT3- GPS_ada Informasi GPS keluar atau tidak 0- Tidak Ada Informasi GPS 1- Informasi GPS Tersedia Informasi BIT4-GPS Valid Bendera 1- Valid BIT5-8 Pengisian Nol |
|||
| 33~40 | Kata-kata Cadangan Sistem | |||||
| 41~49 | GPS_Vele/T/U | S,3*3 | 1e-4 | ±838.8608 | MS | Kecepatan GPS Timur/Utara/Langit |
| 50~60 | GPS_Lon/Lan | S,2*4 | 1e-7 | ±214.7483648 | ° | GPS Bujur/GPS Lintang |
| GPS_Hmsl | S,1*3 | 1e-2 | ±83886.08 | M | Ketinggian GPS | |
| 61~62 | GPS_Headmot | S,1*2 | 1e-2 8 | ±327,6 | ° | Judul GPS |
| 63 | GPS_Status | kamu,1 |
BIT1~4-Jumlah Satelit Pemosisian GPS (Maksimal 15) BIT5 -Posisi GPS Tandai 1 Valid BIT6~8- Jenis Posisi GPS GPS_ Tipe Perbaikan 0x00=Tidak Ada Perbaikan 0x01=Hanya Perhitungan Mati 0x02=Perbaikan 2d 0x03=3d-Perbaiki 0x04=Gnss+Gabungan Penerimaan Mati 0x05=Perbaikan Hanya Waktu |
|||
| 64~65 | GPS_Pdop | kamu,2 | 1e-2 | |||
| 66~71 | Ins_Att | S,2*2 | 1e-2 | ±327,68 | ° | Ptich ±90° Gulung ±180° |
| S,1*2 | 655.36 | ° | Yaw ±180° | |||
| 72~80 | Vn | S,3*3 | 1e-4 | ±838.8608 | MS | Vel_E/T/U |
| 81~89 | Pos | S,2*4 | 1e-7 | ±214.7483648 | ° | Bujur/ Lintang |
| S,1*3 | 1e-2 | ±83886.08 | M | Ketinggian | ||
| 92 | Mode dan Skenario | kamu,1 |
BIT1~4- Mode Kerja Sejajarkan=1; In=2; Ahrs=3;Vg=4 BIT5~8- Skenario Kerja 1=Di Dalam Pesawat ;2=Dalam Ruangan; 3=Di Papan 4=Sayap Tetap;5=Rotor |
|||
| 93~96 | Menyimpan | Isi Nol | ||||
| 97~98 | Suhu | S,2 | 1e-2 | ±327,68 | ℃ | |
| 99 | Menghitung | kamu,1 | ||||
| 100 | Periksa Kode | Jumlahkan Semua Karakter Sebelum Dicentang BIT | ||||
Gambar3: Konfigurasi pin modul KSMIT3 (tampak atas)
| Nomor | Nama | Jenis | Keterangan |
| 7 | VDDIO | Kekuatan | Tegangan suplai digital |
| 8 | GND | ||
| 23 | UART_RX | antarmuka UART | Masukan data penerima |
| 24 | UART_TX | antarmuka UART | Keluaran data pemancar |
| 25 | GND | ||
| 18 | AUX_RX A | Antarmuka GNSS tambahan | Input data penerima dari modul GNSS |
| 19 | UX_TX | Antarmuka GNSS tambahan | Output data pemancar ke modul GNSS |
| 20 | SYNC_PPS | Antarmuka GNSS tambahan | Input pulsa per detik dari modul GNSS |
Produk default ke status "output berkelanjutan" saat dinyalakan, dan untuk mengatur parameter, perintah "stop output" harus dikirim terlebih dahulu. Perhatian:Setelah menggunakan perintah berikut, pengguna harus menghidupkan dan memulai ulang untuk secara otomatis beralih ke status transmisi berkelanjutan.
1 Hentikan keluaran
Menghentikan keluaran adalah dengan mengalihkan status "output kontinu" default pada daya ke status "pengaturan parameter".
Dikirim ke: * Ruang PA GS01 ruang STOP pengangkutan kembali
Membalas:
* Spasi PA GS01 spasi STOP spasi 0 pengangkutan kembali Gagal
*Ruang PA GS01 spasi STOP spasi 1 gerbong kembali Berhasil
2 Siapkan skenario kerja
Produk perlu mengganti parameter filter sesuai dengan skenario aplikasi yang berbeda. Skenario kerja mencakup papan kapal yang dipasang di mobil, di dalam ruangan (meja ayun), sayap tetap, dan rotor, dengan skenario onboard default untuk penyalaan.
Pergantian adegan adalah mengganti "adegan mobil" default saat dihidupkan ke adegan sebenarnya.
Kirim: * Ruang PA GS01 ruang ADEGAN ruang 1 gerbong kembali
Membalas:
* Ruang PA GS01 ruang ADEGAN ruang 1 ruang 0 pengangkutan kembali Gagal
*PA space GS01 space ADEGAN space 1 space 1 gerbong kembali Berhasil
Catatan: Karakter yang digarisbawahi meliputi 1- dipasang di mobil, 2- di dalam ruangan, 3- dipasang di kapal, 4- sayap tetap, dan 5- rotor opsional.
3 Tetapkan Tingkat Baud
Baud rate default untuk menyalakan adalah 230400bps, yang dapat diubah dengan mengirimkan perintah.
Kirim : * Ruang PA GS01 Ruang BAUD 1 gerbong pulang pergi
Membalas:
* Ruang PA GS01 ruang BAUD ruang 1 spasi 0 pengangkutan kembali Gagal
*Ruang PA GS01 ruang BAUD ruang 1 ruang 1 gerbong kembali Berhasil
Catatan: Isi karakter yang digarisbawahi adalah 1-115200bps, 2-230400bps, dan 3-460800bps, bersifat opsional.
4 Kembalikan pengaturan pabrik
Memulihkan pengaturan pabrik melibatkan pengaturan suasana kerja, format bingkai, laju baud, deklinasi magnet, dan kalibrasi medan magnet ke nilai default.
Kirim: * Ruang PA GS01 ruang RESET pengangkutan kembali
Membalas:
* Spasi PA GS01 spasi RESET spasi 0 gerbong kembali Gagal
*Ruang PA GS01 spasi RESET spasi 1 gerbong kembali Berhasil
5 Atur sudut deklinasi magnet
Deklinasi magnet default adalah 0, dengan magnet positif di timur laut dan magnet negatif di barat.
Kirim: * Ruang PA GS01 ruang MDEC ruang+/- XX.XX pengangkutan kembali
Membalas:
* Ruang PA GS01 ruang MDEC ruang 0 pengangkutan kembali Gagal
*Ruang PA GS01 ruang MDEC ruang 1 gerbong kembali Berhasil
Catatan: Jika sudut deklinasi magnet -2,5 derajat, garis yang digarisbawahi adalah -02,50; Jika sudut deklinasi magnet+1,5 derajat, garis yang digarisbawahi adalah+01,50.
6 Kalibrasi medan magnet
Dalam pengoperasian sensor magnetik, TI tidak dapat dihindari akan terpengaruh oleh interferensi medan elektromagnetik di sekitarnya, yang dapat menyebabkan berbagai tingkat deviasi dan deformasi kekuatan medan magnet sumbu XYZ yang diukur oleh sensor magnetik. Kalibrasi medan magnet adalah untuk mengkompensasi interferensi magnet lunak dan keras melalui pembelajaran algoritma lingkungan medan magnet sekitarnya. Oleh karena itu, kami sangat menyarankan agar kalibrasi medan magnet diterapkan setelah setiap pemasangan dan setelah perubahan lingkungan medan magnet.
Saat melakukan kalibrasi medan magnet, zat pengganggu di sekitarnya harus tetap tidak berubah (yaitu berputar bersama produk) selama proses rotasi produk dan posisi relatif produk. Kalibrasi mengharuskan operator untuk tidak memiliki ponsel, kartu magnetik, kunci, atau perangkat logam atau bertenaga yang dapat mempengaruhi medan elektromagnetik pada tubuhnya.
Perhatian: Hanya dalam rentang interferensi terbatas operasi kalibrasi medan magnet dapat memberikan efek kompensasi. Kisaran sensor magnetik kira-kira antara plus dan minus 1 Gauss, yang kira-kira dua kali lipat medan geomagnetik di belahan bumi utara. Jika nilai interferensi medan magnet melebihi plus atau minus 0,5 Gauss, magnetometer dapat mencapai keadaan saturasi, yang menghambat efek kompensasi. Jika kalibrasi gagal, IT menunjukkan bahwa masalah telah terjadi.
Kalibrasi 2D
Catatan: Bila produk tidak dapat diputar dalam 3D, kalibrasi 2D dapat digunakan. Disarankan agar sudut kemiringan produk sebenarnya kurang dari 5 derajat. Kalibrasi 2D dapat diselesaikan melalui antarmuka atau port serial dengan mengeluarkan perintah.
1. Mulai kalibrasi: Sebelum kalibrasi pengguna, kirim
Kirim: * Ruang PA Ruang GS01 Ruang MCAL MULAI pengangkutan kembali
Membalas:
* Ruang PA Ruang GS01 Ruang MCAL MULAI ruang 0 pengangkutan kembali Gagal
*Ruang PA GS01 ruang MCAL ruang MULAI ruang 1 gerbong kembali Berhasil
2 Hentikan kalibrasi: Mulai rotasi horizontal selama lebih dari 2 putaran, dan kirim setelah selesai
Kirim: * Ruang PA GS01 ruang MCAL ruang AKHIR pengangkutan kembali
Membalas:
* Ruang PA GS01 ruang MCAL ruang 0 pengangkutan kembali Gagal
*Ruang PA GS01 spasi MCAL spasi 1 spasi X: x.xx spasi Y: y.yy pengangkutan kembali Berhasil
Catatan: Return hasil kalibrasi sebesar 0,90-1 menunjukkan hasil kalibrasi yang baik, sedangkan >1,1 atau<0,9 menunjukkan hasil kalibrasi yang buruk.
3. Simpan hasil kalibrasi: Setelah kalibrasi pengguna, putuskan apakah akan menyimpan berdasarkan hasil kalibrasi.
Kirim: * Ruang PA GS01 ruang MCAL ruang SIMPAN pengangkutan kembali
Membalas:
* Ruang PA GS01 ruang MCAL ruang SIMPAN ruang 0 pengangkutan kembali Gagal
*Ruang PA GS01 ruang MCAL ruang HEMAT ruang 1 gerbong kembali Berhasil
4. Hapus hasil kalibrasi: Setelah kalibrasi, pengguna memutuskan apakah akan menghapus berdasarkan hasil kalibrasi.
Kirim: * Ruang PA GS01 ruang MCAL ruang CLEAR pengangkutan kembali
Membalas:
* Ruang PA GS01 ruang MCAL ruang CLEAR spasi 0 pengangkutan kembali Gagal
*Ruang PA GS01 spasi MCAL spasi CLEAR spasi 1 gerbong kembali Berhasil
