Deskripsi Produk:

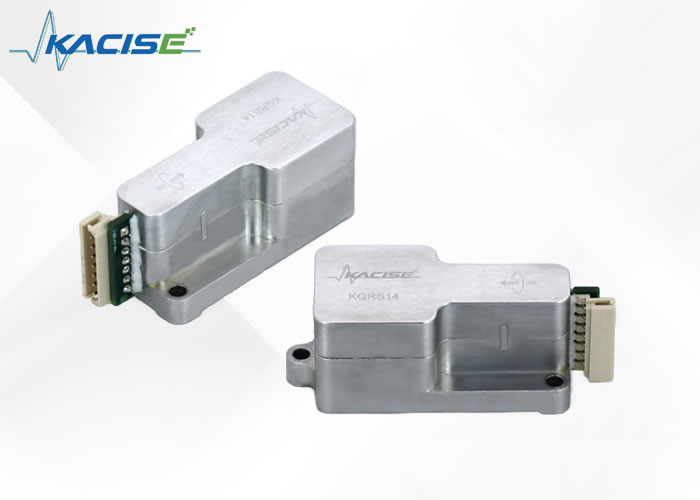

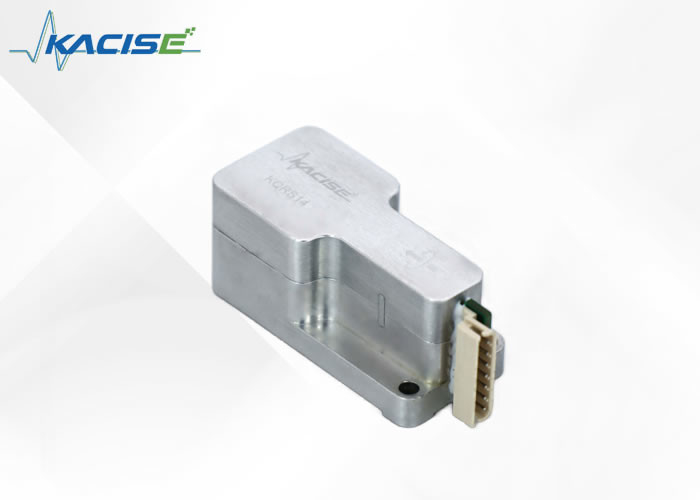

KQRS14 adalah sensor inersia canggih yang dirancang untuk mengukur laju rotasi sudut. Sensor yang ringkas dan kokoh ini dilengkapi elemen penginderaan kuarsa monolitik, yang memastikan kinerja pengukuran yang akurat dan andal bahkan di lingkungan yang keras. Selain itu, sensor ini menggabungkan pengaturan daya internal, yang memastikan pengoperasian yang andal pada rentang suhu dan catu daya yang luas.
KQRS14 hadir dalam dua versi berbeda untuk memenuhi kebutuhan aplikasi yang berbeda. Versi pertama adalah model +12Vdc yang menyediakan rentang tegangan output tingkat tinggi +1,0 hingga +4,0 Vdc. Ini beroperasi dengan daya baterai standar dan merupakan pilihan tepat untuk aplikasi portabel atau yang dioperasikan dengan baterai di mana konsumsi daya menjadi perhatian.
Versi kedua adalah model plus dan minus15 Vdc yang menyediakan output bipolar tingkat tinggi ±5 Vdc. Model ini dirancang untuk digunakan dengan catu daya dua sisi konvensional dan ideal untuk aplikasi yang memerlukan rentang tegangan keluaran yang lebih luas.
Fitur KQRS14:
- Desain ringkas dan kokoh
- Elemen penginderaan kuarsa monolitik
- Peraturan kekuasaan internal
- Operasi input DC/output DC tingkat tinggi
- Tersedia dua versi
- Versi +12Vdc menampilkan output tingkat tinggi +1,0 hingga +4,0 Vdc
- versi plus dan minus15 Vdc menyediakan output bipolar tingkat tinggi ±5 Vdc
Fitur:
- Desain Ringkas dan Ringan
- Kisaran Suhu yang Luas
- Masukan DC/Keluaran DC Tingkat Tinggi
- Peraturan Kekuasaan Internal
- Keandalan Tinggi
- Tahan Guncangan
Parameter Teknis:
| Parameter |
KQRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| Persyaratan Daya |
| Tegangan Masukan |
+9 hingga +18 Vdc |
+9 hingga +18 Vdc |
| Masukan Saat Ini |
<20mA |
<25 mA (setiap suplai) |
| Pertunjukan |
| Rentang Standar |
±50.100.200.500°/detik. |
| Output Skala Penuh (Nominal) |
+1,0 Vdc (-FS) hingga +4,0 Vdc (+FS) |
±5 Vdc |
| Kalibrasi Faktor Skala (pada 22°C Khas) |
±2% dari nilai |
| Faktor Skala Berlebihan Suhu (Perkembangan dari 22°C Khas) |
≤0,06%/°C |
| Kalibrasi Bias (pada 22°C Khas) |
+2,5 ±0,045 VDC |
0,0±0,075 Vdc |
| Variasi Bias terhadap Suhu (Perkembangan dari 22°C) |
<3,0°/detik. |
| Stabilitas Bias Jangka Pendek (100 detik pada suhu konstan) |
<0,05°/detik, tipikal |
| Stabilitas Bias Jangka Panjang (1 tahun) |
≤1,0°/detik. |
| Sensitivitas G (Khas) |
≤0,06°/detik/g |
| Waktu Mulai (Khusus) |
<2,0 detik |
| Bandwidth (Pergeseran Fase -90°) |
>50Hz |
| Non-Linearitas (Khas) % Rentang Penuh |
≤0,05% dari FR |
| Ambang Batas/Resolusi |
≤0,004°/detik.* |
| Kebisingan Keluaran (DC hingga 100 Hz) |
≤0,05°/detik/√Hz* |
≤0,02°/detik/√Hz* |
| Berat |
≤50 gram |
| Lingkungan |
| Suhu Operasional |
-40°C hingga +85°C |
| Suhu Penyimpanan |
-55°C hingga +100°C |
| Pengoperasian Getaran*** |
5 grm 20 Hz hingga 2 kHz acak |
| Kelangsungan Hidup Getaran*** |
10 gram 20 Hz hingga 2 kHz acak 5 menit/sumbu |
| Terkejut |
200g, sumbu apa pun |

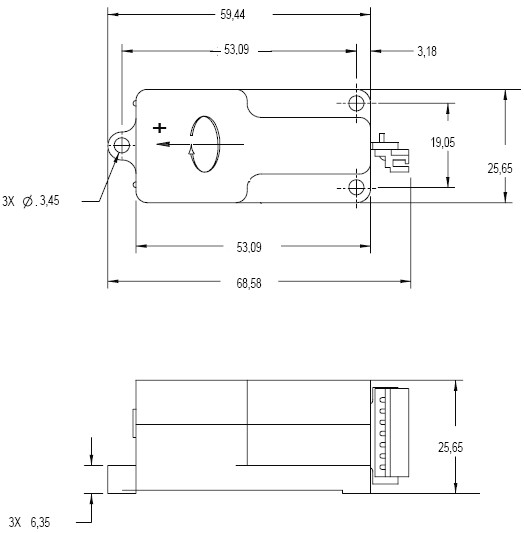

Ukuran:
Deskripsi Antarmuka:
Penetapan pin KQRS14-0XXXX-102
| Nomor |
Menjelaskan |
Nomor |
Menjelaskan |
| 1 |
Kekuatan dan Sinyal Ground |
5 |
Nilai Keluaran |
| 2 |
+ Masukan Vdc |
6 |
Tidak ada koneksi, Biarkan Terbuka |
| 3 |
Tidak ada koneksi, Biarkan Terbuka |
7 |
Tes bawaan |
| 4 |
Tidak ada koneksi, Biarkan Terbuka |
|
|
Penetapan pin KQRS14-0XXXX-103
| Nomor |
Menjelaskan |
Nomor |
Menjelaskan |
| 1 |
-Masukan Vdc |
5 |
Nilai Keluaran |
| 2 |
+ Masukan Vdc |
6 |
Tidak ada koneksi, Biarkan Terbuka |
| 3 |
Tenaga Listrik |
7 |
Tes bawaan |
| 4 |
Sinyal Tanah |
|
|
Aplikasi:
Solusi Rekayasa
Kami menawarkan berbagai solusi teknik untuk memenuhi kebutuhan pelanggan kami. Layanan kami meliputi:
Stabilisasi Platform
Salah satu solusi teknik kami adalah stabilisasi platform. Kami dapat membantu menstabilkan platform Anda untuk mengurangi getaran dan meningkatkan kinerja. Tim kami memiliki pengalaman dengan berbagai platform dan dapat membantu menemukan solusi yang tepat untuk kebutuhan Anda.
Navigasi Jangka Pendek
Jika Anda memerlukan solusi navigasi jangka pendek, kami dapat membantu. Tim kami dapat memberikan panduan yang akurat dan andal untuk proyek Anda. Kami memiliki pengalaman dengan berbagai sistem navigasi dan dapat membantu menemukan solusi yang tepat untuk kebutuhan Anda.
Augmentasi GPS
Kami menawarkan layanan augmentasi GPS untuk meningkatkan akurasi dan keandalan sistem Anda. Tim kami dapat membantu dalam segala hal mulai dari integrasi perangkat keras hingga pemrosesan sinyal untuk memastikan Anda mendapatkan hasil yang Anda perlukan.
Stabilisasi Kamera
Jika Anda memerlukan solusi stabilisasi kamera, kami dapat membantu. Tim kami memiliki pengalaman dengan berbagai sistem kamera dan dapat membantu menstabilkan gambar Anda untuk meningkatkan kejelasan dan akurasi.
Instrumentasi
Kami menawarkan solusi instrumentasi untuk membantu Anda mengumpulkan data yang diperlukan untuk proyek Anda. Tim kami dapat membantu dalam segala hal mulai dari desain sistem hingga analisis data untuk memastikan Anda mendapatkan hasil yang Anda perlukan.
Stabilisasi Kontrol Kemudi
Jika Anda memerlukan solusi stabilisasi kontrol pengendaraan, kami dapat membantu. Tim kami memiliki pengalaman dengan berbagai sistem kontrol pengendaraan dan dapat membantu menstabilkan kendaraan Anda untuk meningkatkan keselamatan dan kinerja.
Pengendalian Turbin Angin
Kami menawarkan solusi kontrol turbin angin untuk membantu Anda memaksimalkan kinerja sistem Anda. Tim kami dapat membantu dalam segala hal mulai dari desain sistem hingga algoritma kontrol untuk memastikan Anda mendapatkan hasil yang Anda perlukan.
Dukungan dan Layanan:
Sensor Giroskop Elektronik kami dirancang dengan presisi untuk memberikan kinerja yang andal untuk aplikasi Anda. Dukungan kami mencakup dokumentasi produk terperinci, basis pengetahuan online yang luas, dan panduan masalah untuk membantu Anda menyelesaikan masalah apa pun yang mungkin Anda temui.
Kami berkomitmen terhadap kepuasan pelanggan kami dan berusaha memberikan dukungan purna jual yang luar biasa. Jika Anda mempunyai masukan atau saran, kami menyambut baik masukan Anda karena hal ini akan membantu kami untuk terus meningkatkan produk dan layanan kami.
Pengepakan dan Pengiriman:
Sensor Giroskop Elektronik dikemas dengan cermat dalam kantong antistatis untuk memastikan perlindungan terhadap pelepasan muatan listrik statis (ESD). Sensor tersebut kemudian dibungkus dengan aman dalam cetakan busa berdensitas tinggi yang disesuaikan dengan kebutuhan, sehingga memberikan penyerapan guncangan yang unggul selama transit. Busa ini ditempatkan di dalam kotak karton bermerek yang tahan lama yang melindungi sensor dari faktor lingkungan dan potensi kerusakan saat dalam perjalanan.
Bagian luar kotak dilengkapi label yang jelas dengan nama produk, petunjuk penanganan, dan kode batang untuk memudahkan pelacakan. Semua paket kami disegel dengan selotip anti rusak, sehingga menawarkan lapisan keamanan tambahan.
Untuk pengiriman, Sensor Giroskop Elektronik dikirimkan melalui jasa kurir terpercaya untuk memastikan pengiriman tepat waktu dan aman. Kami menyertakan asuransi untuk seluruh nilai produk, menawarkan ketenangan pikiran dan perlindungan untuk investasi Anda. Informasi pelacakan diberikan segera setelah paket dikirim, memungkinkan pemantauan kiriman secara real-time hingga tiba di tujuan.
