Deskripsi produk:

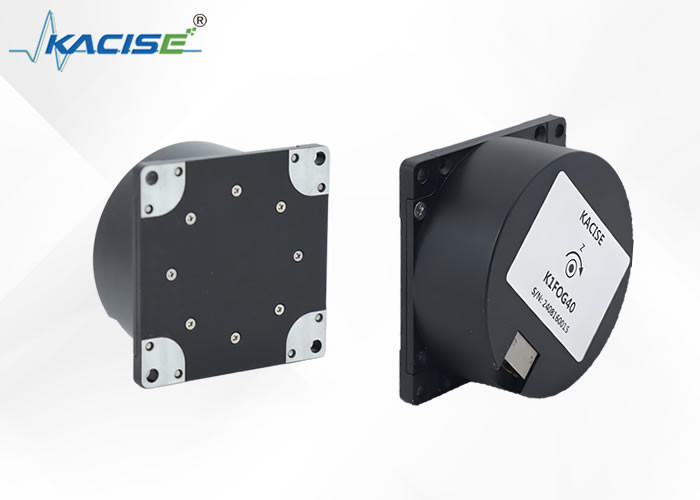

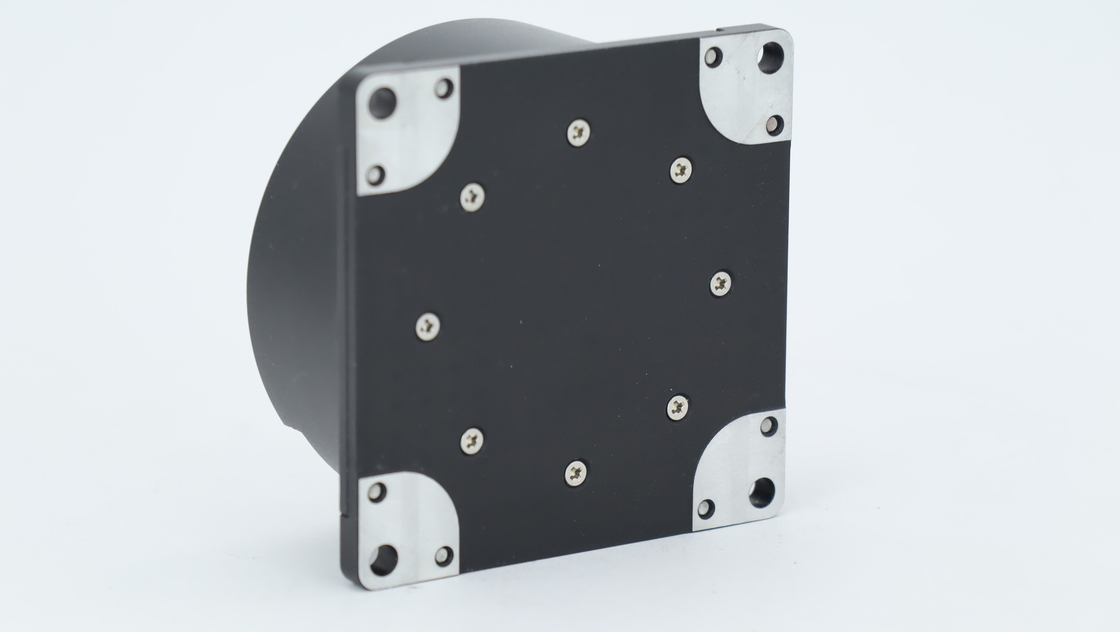

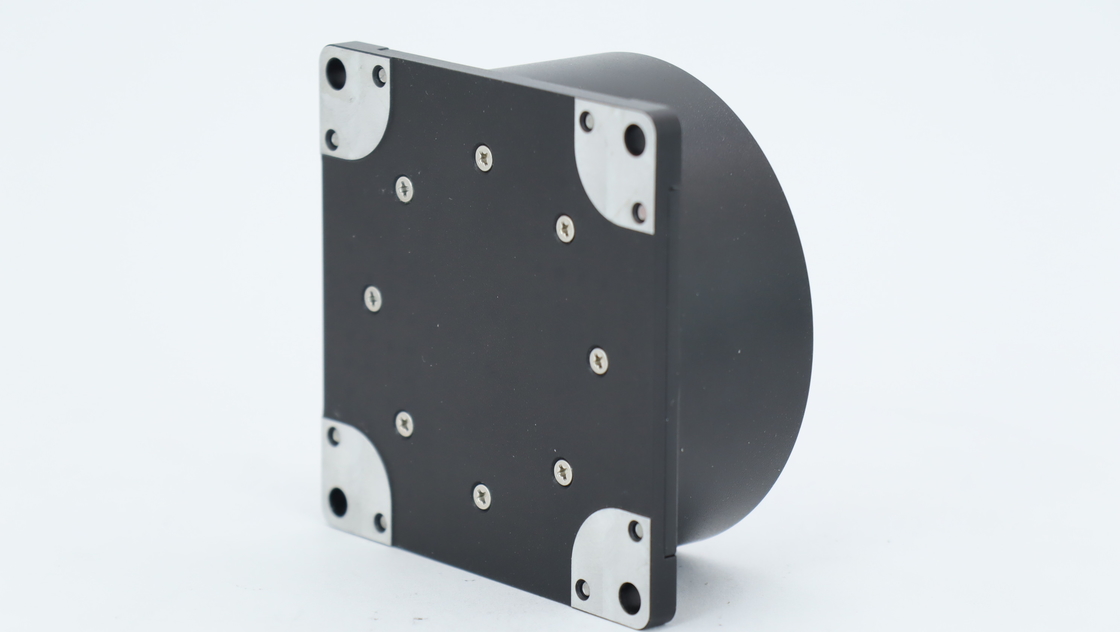

Gambaran umum dari sensor kecepatan sudut inersia
Produk yang ditampilkan di sini dirancang sebagai sensor kecepatan sudut inersia, yang memanfaatkan efek Sagnac optik untuk mengukur kecepatan sudut rotasi secara akurat di sepanjang sumbu sensitivitasnya.Ini adalah instrumen canggih yang dirancang untuk menangkap kecepatan rotasi yang tepat dari benda yang bergerak.
Spesifikasi Teknis dan Operasi
Inti dari operasi sensor terletak pada sirkuit deteksi digital dengan loop tertutup.Bagian integral dari sistem ini berfungsi untuk membedakan panjang jalur optik yang dihasilkan dari gerakan cahaya searah jarum jamVarian tersebut disebabkan oleh kecepatan sudut fisik yang melekat yang dilakukan dari lingkungan luar. Selanjutnya, tegangan sinyal jalur optik dimodulasi dan dimodulasi dengan tepat.
Sensor tidak hanya secara pasif merekam pengukuran tetapi secara aktif terlibat dalam umpan balik dan kontrol loop tertutup.Fitur penting ini memfasilitasi deteksi real-time dari sinyal kecepatan sudut, sehingga memenuhi fungsi utama sensor untuk memberikan data kecepatan rotasi yang tepat waktu dan akurat.
Kemampuan Fungsional
Merendam lebih dalam ke dalam kemampuan sensor, itu mencakup dua fungsi utama: itu berfungsi sebagai unit optik kecepatan sudut sensitif dan memiliki mekanisme deteksi sinyal khusus.Dengan mengintegrasikan kedua komponen ini, sensor dengan ahli memberikan pengguna informasi penting mengenai peningkatan sudut uniaxial dan mengukur kondisi suhu internal.
Fitur:
- Nama produk: Sensor Giroskop Elektronik
- Faktor skala non-linearitas (ppm): ≤10
- Bias drift (°) / h (10s halus) -45 ~ + 70°C: ≤0.1
- Jangkauan dinamis (°) / s: ±500
- Koefisien berjalan acak ((o) /h1/2: ≤0.005
- Tegangan pasokan (V): +5
- Giroskop presisi tinggi untuk pengukuran kecepatan sudut yang akurat
- Sensor gyro canggih dengan bias drift rendah
- Teknologi gyro serat optik yang stabil terintegrasi
Parameter teknis:
| Sn# |
item uji |
H |
M |
L |
| 1 |
Dimensi (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
Waktu awal (s) |
5 |
5 |
5 |
| 3 |
Bias drift (°) / h (10s dan 100s smoothing, suhu tetap) |
≤ 0,03 (< 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Bias drift (°) / h (10s smoothing) -45 ~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Kebalikan bias (°) / jam |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Koefisien berjalan acak(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Non-linearitas faktor skala (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Repeatability skala faktor (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Suhu operasi (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Suhu penyimpanan (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Jangkauan dinamis (°) / s |
± 500 |
± 500 |
± 500 |
| 12 |
Tegangan pasokan (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Konsumsi daya dalam keadaan konstan (suhu penuh) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
berat (g) |
<290 |
<290 |
<290 |
Dimensi:
Aplikasi:
Berbagai Aplikasi:
Produk berkualitas tinggi kami dirancang dengan fleksibilitas dalam pikiran,dan mereka adalah pilihan yang sangat baik untuk berbagai peralatan khusus. apakah Anda bekerja dengan crane fotoelektrik atau platform terbang,produk kami memberikan stabilitas dan presisi yang Anda butuhkan.
Jika proyek Anda melibatkan navigasi inersia atau pengukuran, yakinlah bahwapenawaran kami memenuhi persyaratan teknis dengan mudah.Mereka juga sangat cocok untuk instrumen optik dan fotografi, memastikan kualitas yang jernih dalam setiap penggunaan.
Selain itu, bagi mereka yang membutuhkan stabilisasi platform atau pengukuran inersia yang tepat,Instrumen kami tidak akan mengecewakanmu.Kami menyediakan solusi yang dapat diandalkan yang memenuhi permintaan Anda di bidang aplikasi canggih ini.
Dukungan dan Layanan:
Sensor Giroskop Elektronik dirancang untuk memberikan pengukuran kecepatan rotasi yang tepat dalam berbagai aplikasi.Tim dukungan teknis kami didedikasikan untuk memastikan bahwa Anda mendapatkan hasil maksimal dari sensor AndaKami menawarkan berbagai layanan untuk mendukung produk Anda sepanjang siklus hidupnya, termasuk:
Panduan pemasangan:Panduan langkah demi langkah dan tips ahli kami akan membantu Anda memasang sensor giroskop baru Anda dengan cepat dan benar, memastikan kinerja optimal sejak awal.
Pembaruan Firmware:Pastikan sensor Anda diperbarui dengan peningkatan firmware terbaru untuk mempertahankan kinerja puncak dan menambahkan fitur baru.
Bantuan pemecahan masalah:Jika Anda mengalami masalah dengan sensor Anda, tim dukungan teknis kami siap membantu Anda mendiagnosis dan menyelesaikan masalah.Kami menyediakan dokumentasi pemecahan masalah rinci dan dukungan langsung untuk mendapatkan Anda kembali ke jalur.
Dokumen produk:Akses manual produk yang komprehensif, data sheet, dan referensi teknis untuk lebih memahami sensor dan kemampuannya.
FAQ dan Basis Pengetahuan:FAQ dan basis pengetahuan kami yang luas tersedia untuk menjawab pertanyaan umum dan memberikan tips berguna untuk menggunakan sensor Anda secara efektif.
Layanan Jaminan:Jika sensor Anda berada dalam masa garansi dan memiliki cacat manufaktur,kami akan menyediakan layanan perbaikan atau penggantian sesuai dengan kebijakan garansi kami.
Dukungan dan Pemeliharaan yang diperpanjang:Untuk ketenangan pikiran jangka panjang, kami menawarkan kontrak dukungan dan pemeliharaan yang mencakup dukungan prioritas, cakupan garansi tambahan, dan pemeriksaan kesehatan reguler untuk sensor Anda.
Layanan kustomisasi:Jika Anda memiliki persyaratan khusus, tim kami dapat bekerja dengan Anda untuk menyesuaikan firmware atau aspek perangkat keras dari sensor gyroscope Anda untuk lebih sesuai dengan aplikasi Anda.
Tujuan kami adalah untuk memberikan dukungan dan layanan yang luar biasa untuk memastikan kepuasan Anda dengan Sensor Giroskop Elektronik.silakan lihat sumber daya dukungan produk kami atau hubungi tim layanan pelanggan kami.
Kemasan dan Pengiriman:
Kemasan produk untuk sensor giroskop elektronik:
Sensor Giroskop Elektronik dengan hati-hati ditempatkan dalam bahan kemasan bebas statis dan tahan kejut untuk memastikan komponen halusnya dilindungi dengan baik.Setiap sensor secara individual terbungkus dalam kotak berlapis busa yang sesuai dengan bentuknyaKotak kemudian disegel dengan pita pengaman yang tidak dapat dirusak untuk menjamin integritas produk saat tiba.
Informasi pengiriman untuk Sensor Giroskop Elektronik:
Sensor Giroskop Elektronik yang dikemas diletakkan dalam kotak kardus bergelombang yang tahan lama untuk perlindungan tambahan selama transportasi.Kotak ini diisi dengan kacang yang dapat terurai secara biologis untuk mencegah pergerakan yang dapat menyebabkan kerusakanBagian luar kotak jelas ditandai dengan stiker "Fragile - Handle with Care" dan "This Side Up" untuk menginstruksikan penanganan sesuai.Setiap pengiriman termasuk nomor pelacakan untuk pelanggan untuk memantau status pengirimanKami menggunakan layanan kurir yang memiliki reputasi baik untuk memastikan pengiriman tepat waktu dan aman ke tujuan Anda.
