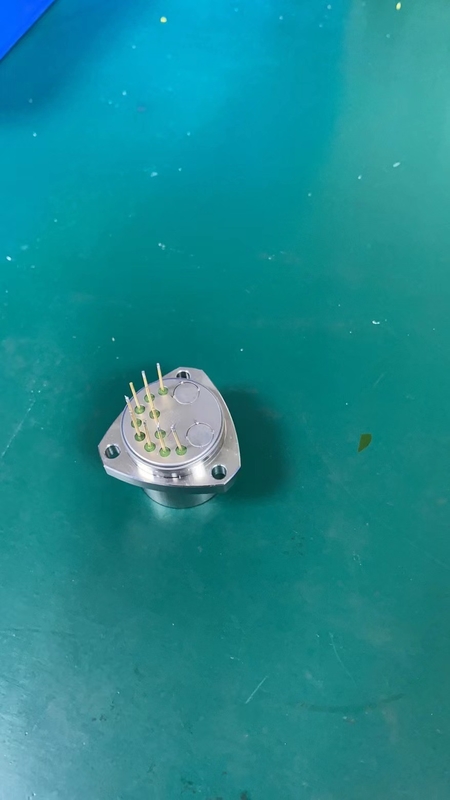

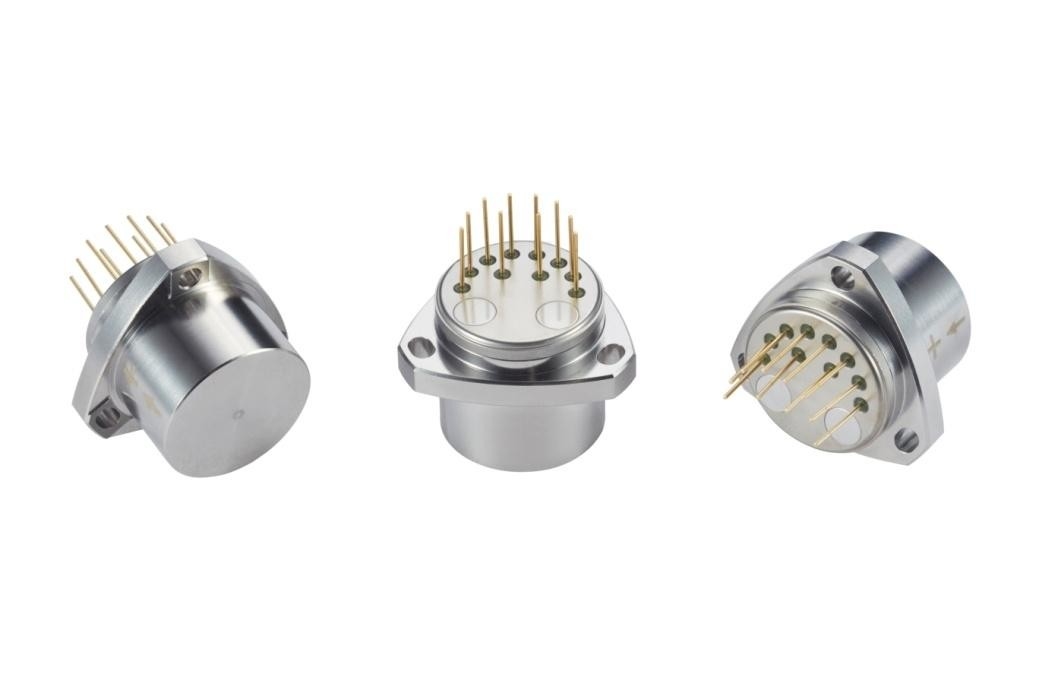

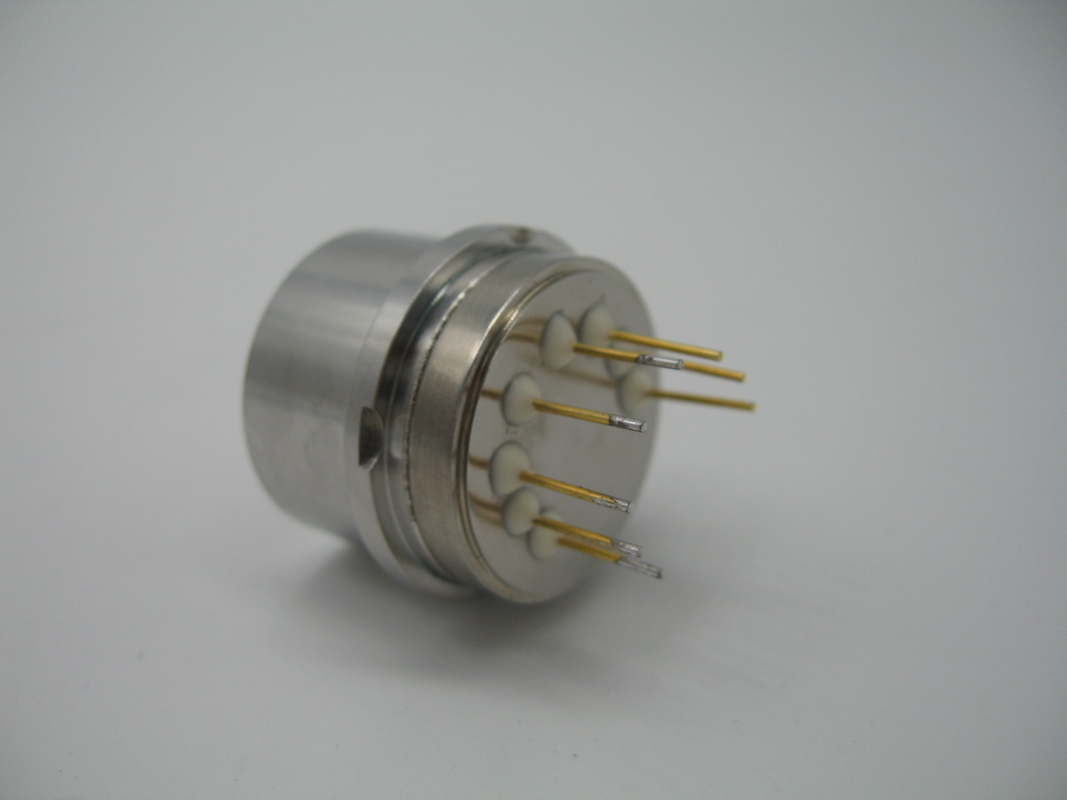

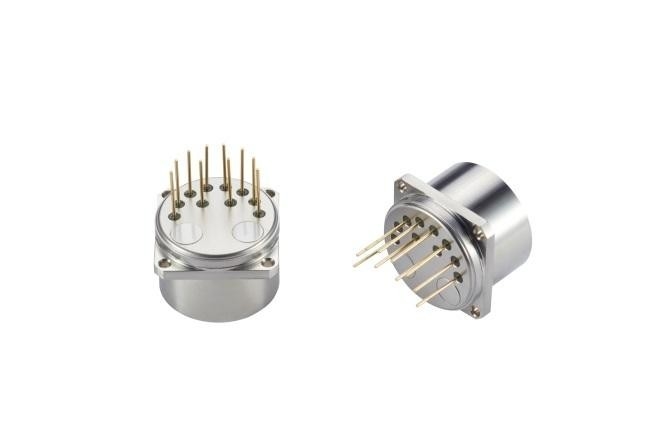

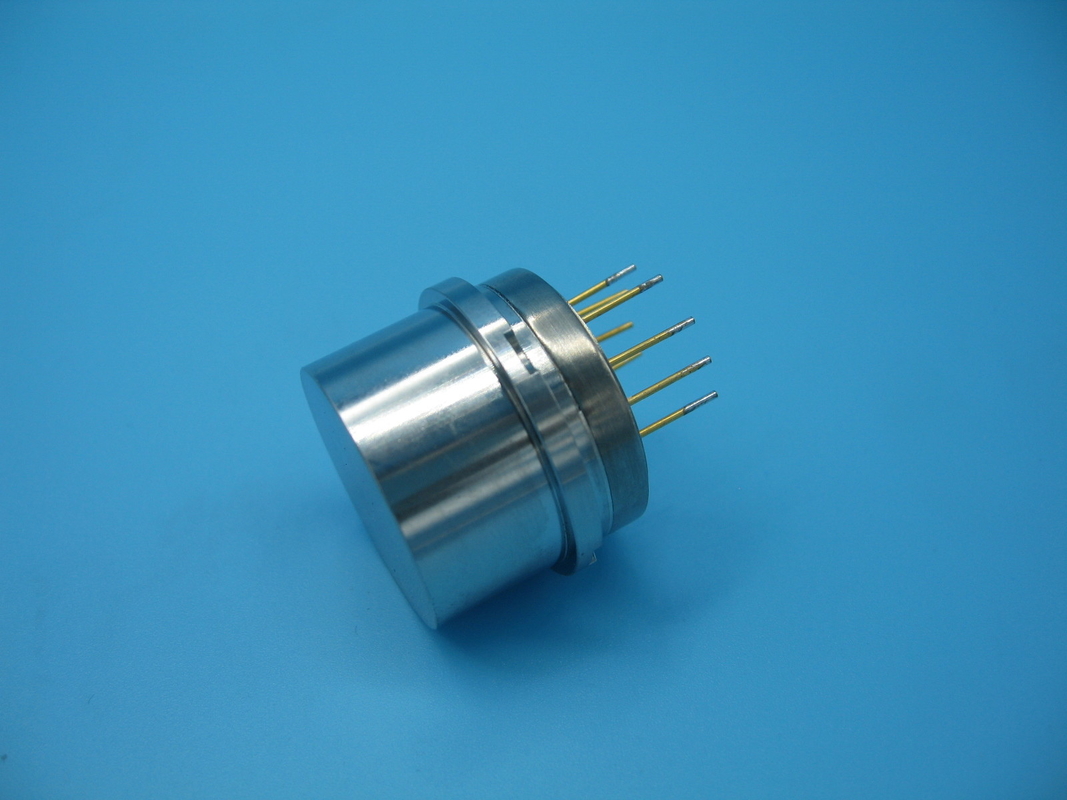

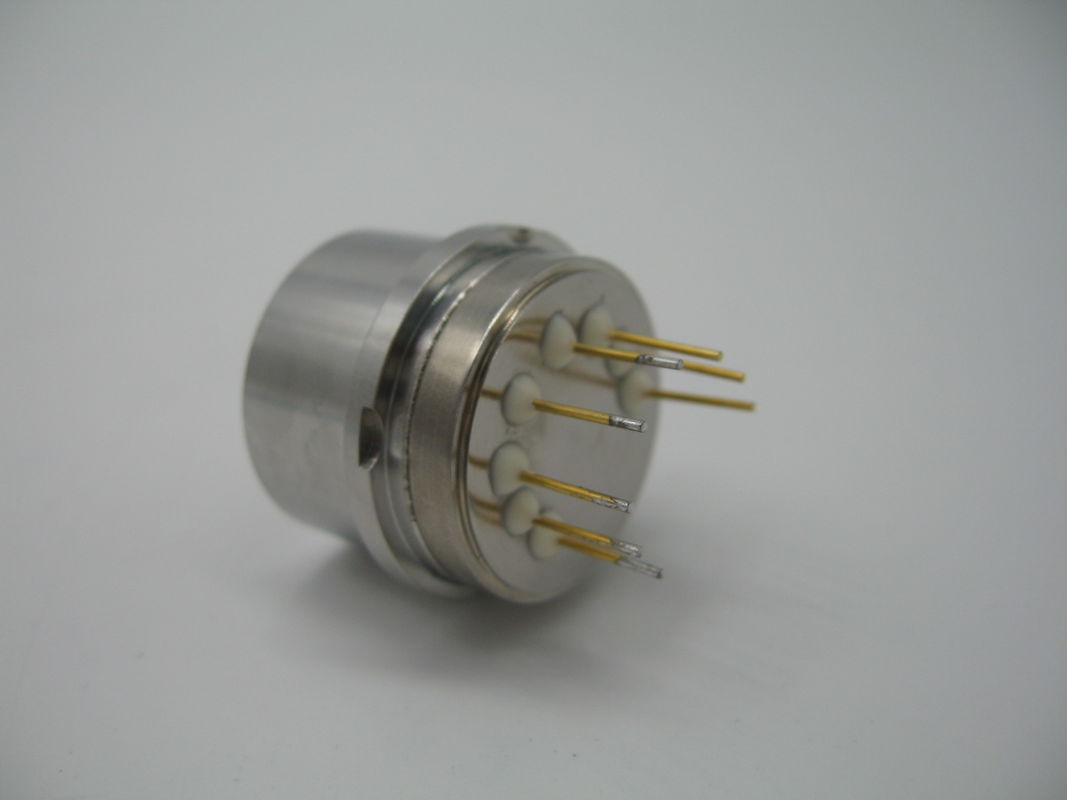

Sensor akselerasi fleksibel kuarsa suhu tinggi dan resistensi getaran KSJB4 digunakan dalam teknik jembatan
KSJB4 seri kuarsa akselerometer fleksibel adalah sejenis suhu tinggi dan akselerometer resistensi getaran, produk memiliki repeatability yang sangat baik, kinerja start-up,ketahanan suhu tinggi dan keandalan tinggi, dapat digunakan untuk uji statis atau uji dinamis, juga merupakan sensor getaran standar.
Produk ini mengadopsi desain suhu tinggi dan seismik yang unik, teknologi kemasan dan sirkuit khusus, arus keluaran produk proporsional dengan percepatan yang diukur,menyediakan pengukuran percepatan statis dan dinamis, pengguna dapat memilih resistensi pengambilan sampel yang tepat melalui perhitungan, untuk mencapai output presisi tinggi, dan dapat dibangun dalam sensor suhu sesuai dengan kebutuhan pengguna,untuk kompensasi faktor offset dan skala. Mengurangi dampak suhu sekitar. kita dapat mengganti produk seri QA650, T185, T160, JAE di tempat, tapi kita menggunakan struktur torsi ganda, yang berbeda dari produk perusahaan lain,dapat membuat nilai offset akselerometer dan faktor skala lebih stabil, dan memiliki hak kekayaan intelektual independen. produk ini telah diluncurkan sejak tahun 2010, dan jumlah pengiriman telah mencapai ribuan.telah menjadi produk yang matang, terutama untuk pengukuran saat pengeboran pengeboran minyak
Bidang aplikasi: jembatan, bendungan, sumur minyak, uji kecenderungan tambang batubara, kontrol kereta api berkecepatan tinggi, kontrol stabilitas kapal.
1JB4-01 Dimensi struktural dan definisi pin
2JB4-02A dan JB4-03A Dimensi struktural dan definisi pin
3JB4-02B dan JB4-03B dimensi struktural dan definisi pin
(Gambar garis besar produk tipe B 1)
(Gambar garis besar produk tipe B 2)
4JB4-02C dan JB4-03C dimensi struktural dan definisi pin
5JB4-02D dan JB4-03D ukuran struktur dan definisi pin
Definisi pin:
- Output sinyal
- udara
- daya -15V
- daya +15V
- daya dan sinyal tanah
- 6, 7, 8, kosong
- 9, -9V atau pt1000
- 10, +9V atau pt1000
Parameter teknis:
| Nomor |
Parameter |
KT-JB4-01 |
KT-JB4-02 |
KT-JB4-03 |
| 1 |
Ruang lingkup |
± 30 g |
± 30 g |
± 30 g |
| 2 |
nilai penyimpangan K0/ K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Nilai penyimpangan sintesis repeatability σk0 (1σ, satu bulan) |
< 50μg |
< 200 μg |
< 200 μg |
| 4 |
Koefisien suhu |
< 50μg/°C |
< 100μg/°C |
< 100μg/°C |
| 5 |
faktor skala K1 |
10,111,3 mA/g |
10,111,3 mA/g |
1.1 ∙ 1.3mA/g |
| 6 |
Skala faktor terintegrasi repeatability σk1/k1 (1σ,satu bulan) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
Nilai penyimpangan Koefisien suhu ((nilai rata-rata dari seluruh zona suhu) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
kesalahan pemasangan |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 9 |
Kesalahan pembetulan getaran |
< 30μg/g 2rms (50-500Hz) |
< 100μg/g 2rms (50-500Hz) |
< 100μg/g 2rms (50-500Hz) |
| 10 |
Kebisingan |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Kisaran suhu operasi |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180°C |
| 12 |
pemogokan |
500 g 0,5ms |
1000 g 0,5ms |
1000 g 0,5ms |
| 13 |
Getaran acak |
25 g @30-500Hz |
25 g @30-500Hz |
25 g @30-500Hz |
| 14 |
rasio resolusi |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
Bandwidth |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Konsumsi saat ini |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
daya disipasi @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Sumber daya listrik |
±13 sampai ±18V |
±13 sampai ±18V |
±13 sampai ±18V |
| 19 |
berat badan |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diameter pemasangan |
F25mm |
F25mm |
F25mm |
| 21 |
tinggi |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Bahan kerang |
300 seri Baja tahan karat |
300 seri Baja tahan karat |
300 seri Baja tahan karat |
Catatan:
- Faktor skala disesuaikan sesuai dengan kebutuhan pengguna;
- Sensor suhu: dibagi menjadi AD590, pt1000,
- Siklus pengujian: dibagi menjadi 1 bulan, 3 bulan, 6 bulan, 12 bulan, sesuai dengan kebutuhan pengguna untuk pengujian;
- Menginstal sesuai dengan kebutuhan pengguna; Dimensi dapat sedikit disesuaikan sesuai dengan kebutuhan pengguna, dan persyaratan pengujian lainnya dapat dilakukan sesuai dengan kebutuhan pelanggan.
