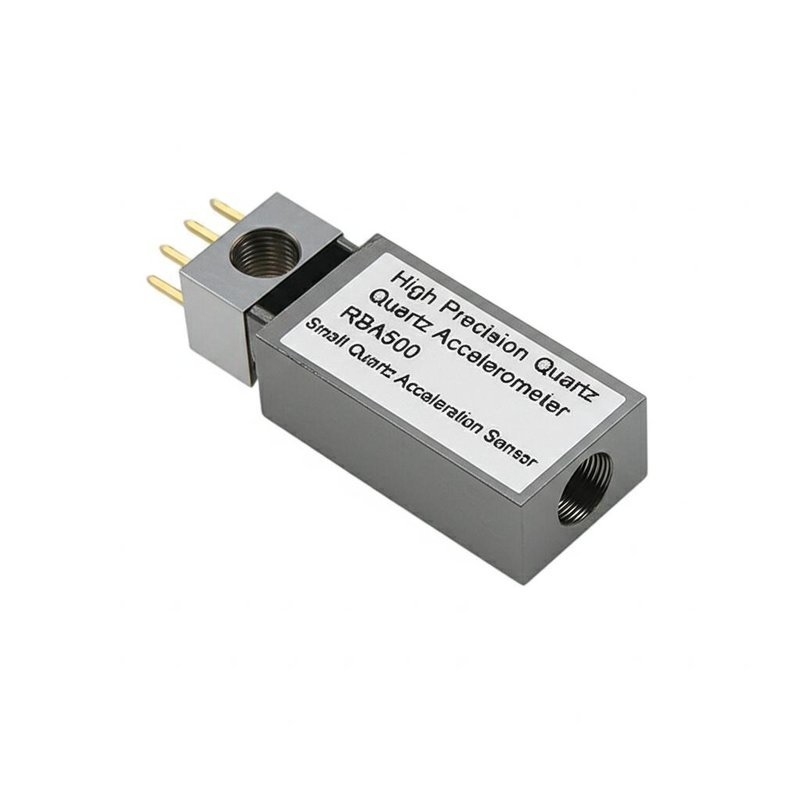

Honeywell-AC RBA500 Akselerometer

Sensor output frekuensi yang kompatibel secara digital

Untuk sensor output frekuensi, Honeywell memproduksi akselerometer Accelerex RBA500. Hal ini terutama digunakan untuk melengkapi sistem navigasi GPS.ukuran kecil, daya rendah, dan berat ringan diperlukan.

Percepatan diukur sebagai fungsi dari perbedaan frekuensi antara dua balok kuarsa yang bergetar.Output Accelerex akselerometer juga termal dikompensasi melalui penggunaan sensor suhu internal dan koefisien yang disediakan Honeywell; ketika terintegrasi dari waktu ke waktu, delta Velocity diberikan langsung ke sistem pengguna.

Prinsip akselerometer fleksibel kuarsa:

Ketika akselerasi eksternal masuk, pendulum akan meninggalkan posisi keseimbangan di bawah tindakan kekuatan inersia.nilai kapasitansi diferensial yang terdiri dari permukaan atas dan bawah pelat gelendong dan mata ujung torsi atas dan bawah akan berubah, dan sinyal listrik ini output ke sirkuit servo melalui terminal. sinyal arus diperkuat output ke kumparan,dan pendulum dipulihkan ke posisi keseimbangan dengan tindakan dorong-tarik menggunakan kekuatan ampere dari kabel energi dalam medan magnet. Ketika sudut defleksi pendulum sangat kecil, arus kira-kira linier dengan percepatan masukan.akselerasi input dapat diperoleh dengan mendeteksi arus.

Fitur

• Output frekuensi untuk antarmuka langsung ke elektronik digital
• Harga rendah
• Kemampuan tinggi-g
• Desain yang sangat kompak
• Integral 2 fastener mounting flange
• Konsumsi daya rendah
• Kasus tertutup hermetis
• Sensor suhu internal untuk kompensasi termal
• Desain yang kuat dan jaminan kualitas memberikan keandalan yang superior.

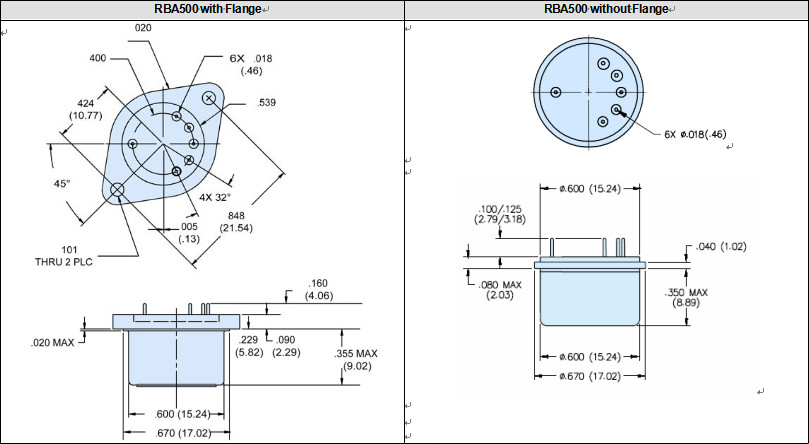

Gambar Konfigurasi

Kinerja Karakteristik

Spesifikasi produk tambahan, gambar garis besar dan diagram blok,dan data pengujian tersedia atas permintaan.
