4-20mA Output Ultrasonic Doppler Flow Meter dengan Konektivitas Sensor Multi-Channel dan Perlindungan IP68

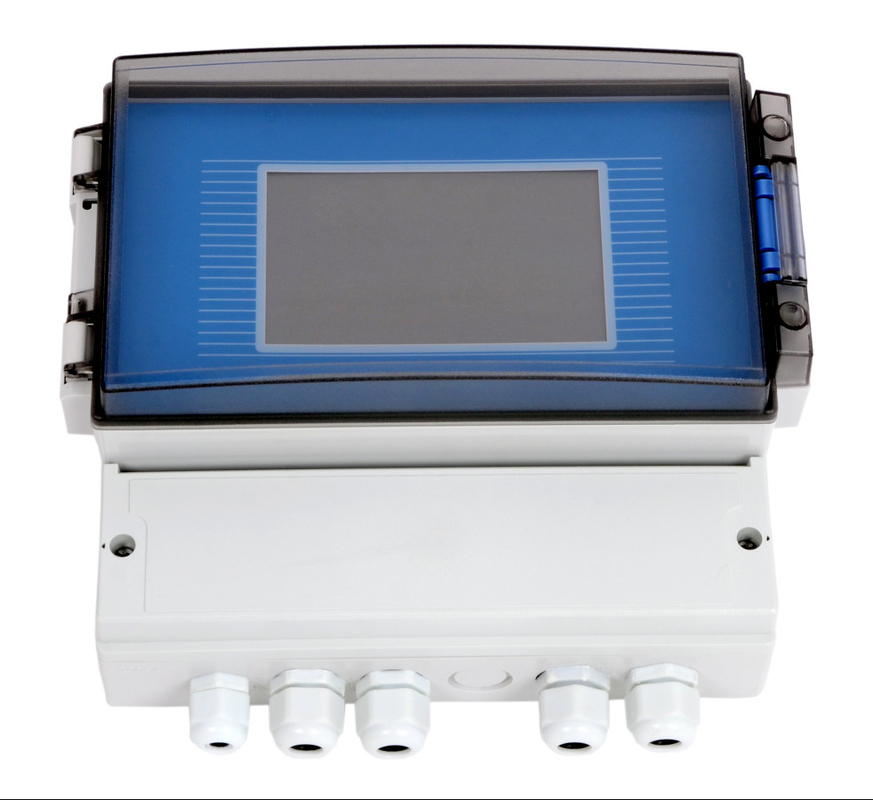

Host tampilan online dapat dihubungkan ke satu atau beberapa alat pengukur aliran Doppler, dapat dihubungkan ke sensor kualitas air, digunakan untuk menampilkan nilai yang diukur, mencatat data historis, gambar gambar,parameter yang ditetapkan, arus komunikasi output, komunikasi RS485 eksternal dan kontrol output relay.

1. Tampilan online aliran, kecepatan dan tingkat air
2. Parameter kualitas air dapat disesuaikan
3. Dukungan catu daya AC dan DC
4. Mendukung arus 4-20mA
5. Konektivitas sensor multi-saluran
6. Kasus standar, dipasang di dinding atau dipasang di rel DIN35

Produk ini mengukur laju aliran sesuai dengan prinsip efek ultrasonik Doppler, dan dapat mengukur tingkat air dan suhu melalui sensor tekanan.yang dapat secara efektif tahan air dan segel.

• Protokol komunikasi Modbus dan bus RS485 digunakan untuk berkomunikasi dengan komputer genggam.

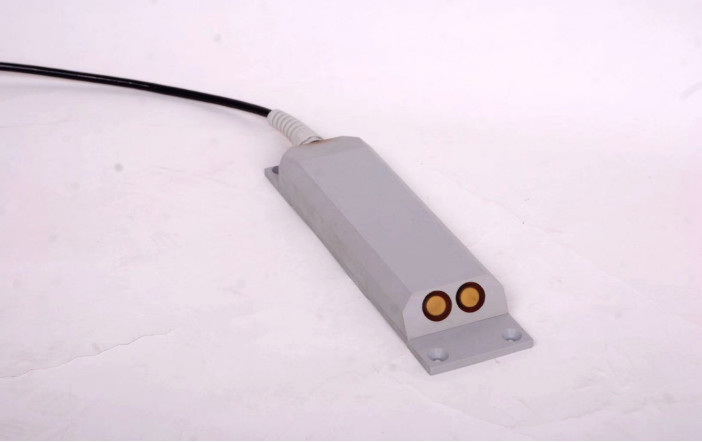

• Perangkat sensor bawah air mudah dipasang dengan perangkat dasar logam tetap, mudah dipasang.
• Semua peralatan mengadopsi desain elektronik, catu daya tegangan tinggi, konsumsi daya rendah, tidak ada bagian mekanis.Keandalan tinggi dan anti interferensi yang kuat.
• Berbagai aplikasi. Hal ini dapat diterapkan di berbagai lingkungan air dari air murni untuk air Sungai Kuning.

Prinsip flowmeter Doppler: Ketika sumber ultrasonik dan pengamat melakukan gerakan relatif, frekuensi yang diterima oleh pengamat akan berbeda dari frekuensi sumber ultrasonik.Oleh karena itu, partikel kecil dan gelembung bergerak dengan air relatif terhadap transduser ultrasonik juga akan mengubah frekuensi penerima transduser,dan meningkat dengan peningkatan kecepatan gerak suspensi di airDengan demikian, pergeseran frekuensi Doppler diukur, dan kecepatan aliran air di titik Doppler current meter diukur.Ini dikalikan dengan luas pemotongan saluran untuk mendapatkan informasi aliran.

Karena pengukuran aliran Doppler menggunakan kecepatan propagasi suara di air, dan kecepatan propagasi suara di air sangat terkait dengan suhu air,Perangkat memiliki sensor suhu bawaan untuk pengukuran suhu, dan kemudian mengoreksi kecepatan suara.

Pengukuran kedalaman permukaan menggunakan sensor tekanan untuk mengukur jarak antara posisi sensor kecepatan aliran dan tingkat cairan.

• Jenis pengukuran: kecepatan titik, tingkat cairan, suhu, laju aliran
• Kelas perlindungan: IP68
• Metode pengukuran: online
• Prinsip pengukuran: metode Doppler akustik, metode area kecepatan
• Sumber daya listrik: baterai, energi matahari, listrik jaringan
• Sinyal keluar: Modbus RS485
• Konten sinyal output: kecepatan titik, aliran instan, aliran kumulatif, tingkat air, suhu
• Sinyal output (sumber daya eksternal): 4 ~ 20mA
• 4 ~ 20mA Konten sinyal output: arus instan
• Persyaratan pH cairan: pH 6 ~ 8
• Persyaratan tekanan cairan: 1 atmosfer standar di lingkungan alami
• Konsumsi daya operasi terus menerus:12V*65mA=12V*0.065A≈0.8W
