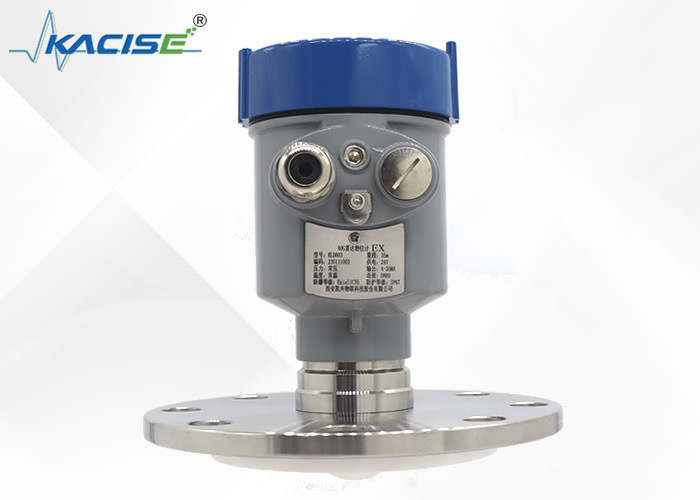

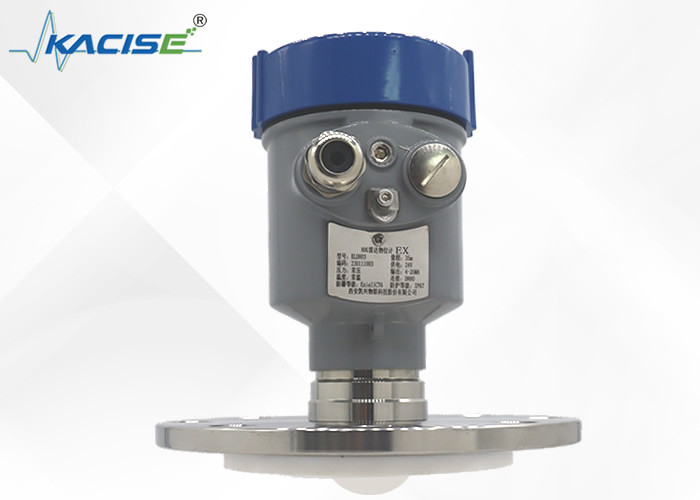

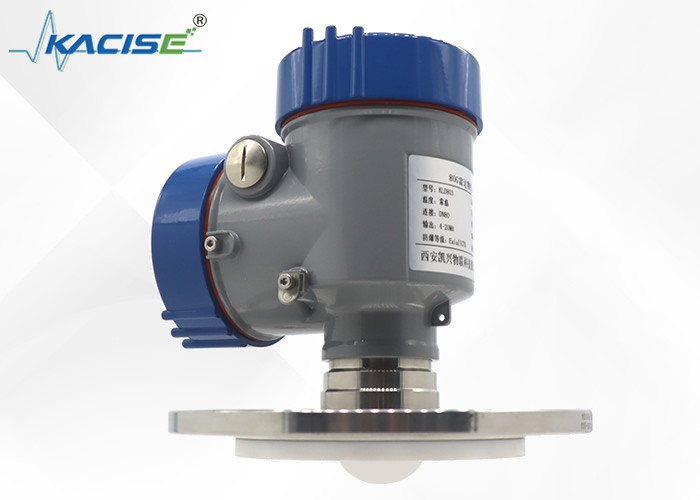

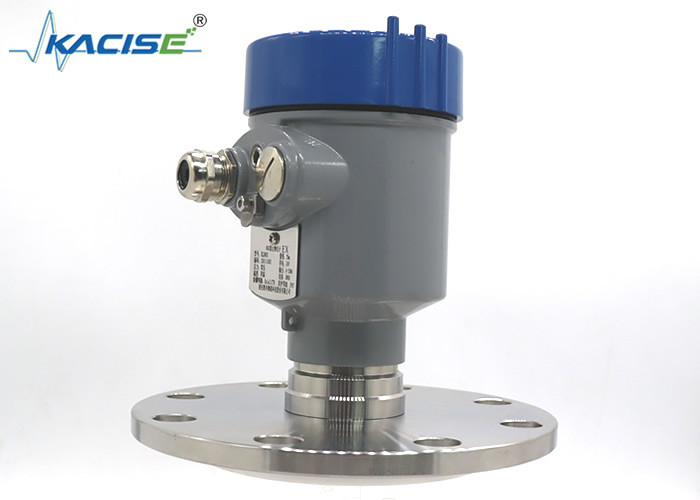

KLD803 PTFE Anti-korosi Radar Level Gauge dengan Titik Mati Kecil
Pengantar
KLD803 PTFE anti-korosi radar level gauge adalah state-of-the-art perangkat yang dirancang untuk memenuhi persyaratan pengukuran tingkat yang paling menuntut.yang memberinya sifat anti korosi yang luar biasaHal ini memungkinkan gauge untuk digunakan di lingkungan yang keras dan korosif seperti tangki penyimpanan kimia, fasilitas pengolahan air limbah,dan pabrik pengolahan industri di mana bahan tradisional akan cepat terdegradasi.
Salah satu fitur yang luar biasa dari alat pengukur tingkat radar ini adalah titik buta kecilnya.Ini berarti dapat memberikan pengukuran yang sangat akurat dan dapat diandalkan bahkan dalam geometri tangki yang kompleks atau ketika berurusan dengan zat yang memiliki konstanta dielektrik yang bervariasiTitik buta kecil meminimalkan kesalahan dan memastikan bahwa pengukur dapat mendeteksi tingkat cair atau padat dengan presisi.memungkinkan integrasi yang mulus ke dalam sistem kontrol proses yang ada, menyediakan data tingkat real-time yang sangat penting untuk operasi yang efisien dan manajemen persediaan.
Fitur
1. Pengukuran terus menerus dan akurat
Karena karakteristik pengukuran pengukur tingkat radar, ia tidak akan terpengaruh oleh lingkungan, dan memiliki berbagai aplikasi.tidak bersentuhan dengan permukaan media, dan dapat secara akurat dan cepat mengukur media yang berbeda. probe hampir tidak terpengaruh oleh suhu, tekanan, gas, dll
2Fungsinya untuk menekan interferensi echo.
Dengarkan suara interferensi yang disebabkan oleh sendi dan kebisingan pemasangan atau pembuangan dalam rentang sinar dari pengukur tingkat radar dapat secara otomatis ditekan oleh kontrol logika fuzzy internal.
3Menghemat energi dengan akurat dan aman
Pengukur tingkat radar dapat mengukur di bawah vakum dan tekanan, dan akurat dan aman.Sifat kimia dan mekanik dari bahan yang digunakan dalam pengukur tingkat radar cukup stabil, dan bahan dapat didaur ulang, yang sangat ramah lingkungan.
4Tidak ada pemeliharaan dan operasi yang kuat
Hampir tidak terganggu, tidak ada kontak langsung dengan media pengukuran, dapat digunakan dalam hampir semua jenis kesempatan, seperti pengukuran vakum, pengukuran tingkat cairan atau pengukuran tingkat bahan,dllKarena penggunaan bahan canggih, ia tahan terhadap kondisi kimia dan fisik yang sangat kompleks, dan dapat memberikan sinyal tingkat analog atau digital yang akurat, dapat dioperasikan, stabil jangka panjang.
5Perbaikan mudah dan operasi sederhana
Pengukur tingkat radar memiliki fungsi alarm kesalahan dan diagnosis diri.menentukan kesalahan tepat waktu dan menghapusnya, membuat pemeliharaan dan kalibrasi lebih nyaman dan akurat, dan memastikan operasi normal instrumen.
6. Berbagai aplikasi, dapat mengukur hampir semua media
Dari bentuk tubuh tangki, pengukur tingkat radar dapat mengukur tingkat cairan tangki bola, tangki horizontal, tangki silinder, tangki kerucut silinder, dll; dari fungsi tangki,dapat mengukur tingkat cairan tangki penyimpanan dan tangki penyangga. , tabung gelombang mikro, dan tabung bypass untuk mengukur tingkat cairan; dari media yang diukur, dapat mengukur cairan, partikel, bubur, dll.
Spesifikasi
| Sedang |
Cairan korosif kuat, uap, busa |
| Jangkauan pengukuran |
0.1m10/20/30/60/100m |
| Sambungan proses |
Flange ≥ DN50 |
| Suhu proses |
-40 ̊130°C |
| Tekanan proses |
-0,1 ∼2,5MPa |
| Ukuran antena |
Anten lensa 34mm |
| Bahan antena |
PTFE |
| Keakuratan |
±2mm (jarak kurang dari 35m)
±5mm (jarak antara 35m dan 100m)
|
| Kelas perlindungan |
IP67 |
| Frekuensi pusat |
80GHz |
| Sudut peluncuran |
3° |
| Sumber daya listrik |
dua kabel /DC24V |
| |
empat kawat /DC12 ~ 24V |
| |
empat kawat /AC220V |
| Casing |
aluminium/baja tahan karat |
| Output sinyal |
dua kabel: 4...20mA/HART protokol |
| |
empat kabel: 4...20mA/ RS485 Modbus |
Dimensi Produk
Satuan dalam mm:
Metode pemasangan
Pemasangan flange
Saat menggunakan instalasi flange, jarak minimum antara instrumen dan tangki
Dindingnya harus 200mm.
1 datum plane
2 pusat wadah atau sumbu simetri
Instalasi Angkat
Gelombang radar adalah bentuk khusus gelombang elektromagnetik.Gelombang elektromagnetik dapat menembus sumber interferensi seperti uap ruang angkasa dan debuSemakin baik konduktivitas media yang diukur atau semakin besar konstanta dielektrik, semakin baik efek refleksi sinyal gema.
Semakin tinggi frekuensi gelombang radar, semakin kecil sudut peluncuran, semakin besar energi (fluks magnetik atau kekuatan medan) per unit area, semakin kecil peredupan gelombang,dan semakin baik efek pengukuran dari pengukur tingkat radar.
Masalah yang harus diperhatikan dalam pemasangan
(1) Ketika mengukur bahan cair, sumbu sensor tegak lurus ke permukaan media; ketika mengukur bahan padat, sumbu sensor tegak lurus ke permukaan media.sensor harus miring pada sudut tertentu karena media padat memiliki sudut tumpukan.
(2) Hindari port pemasangan untuk menghindari refleksi palsu.
(3) Sensor tidak boleh dipasang di tengah tangki melengkung (jika tidak, gema palsu yang diterima oleh sensor akan diperkuat), juga tidak dapat dipasang sangat dekat dengan dinding tangki,dan posisi instalasi harus 1/2 dari jari-jari tangki.
(4) Hindari pemasangan di tempat-tempat dengan arus pusaran yang kuat.
(5) Jika sensor dipasang pada tabung, antena harus menonjol dari tabung. antena tanduk menonjol setidaknya 10 mm dari adaptor. antena batang mengambil panjang hingga 100 atau 250 mm.Mengambil alih diameter 250mmMetode untuk meningkatkan diameter pipa penghubung dapat diadopsi untuk mengurangi interferensi echo yang dihasilkan oleh pipa penghubung.
