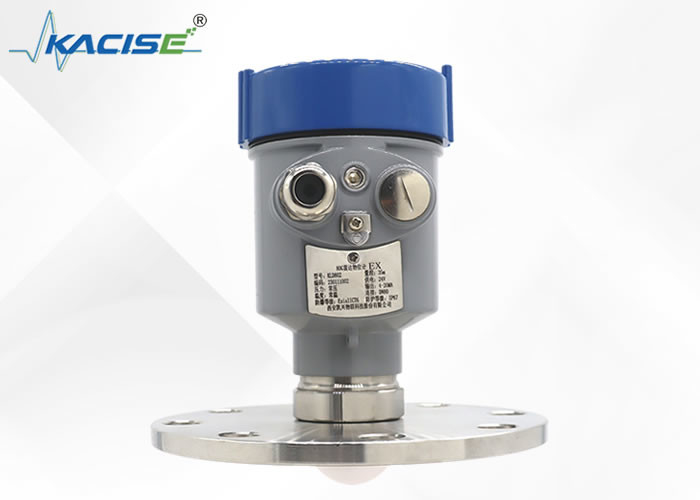

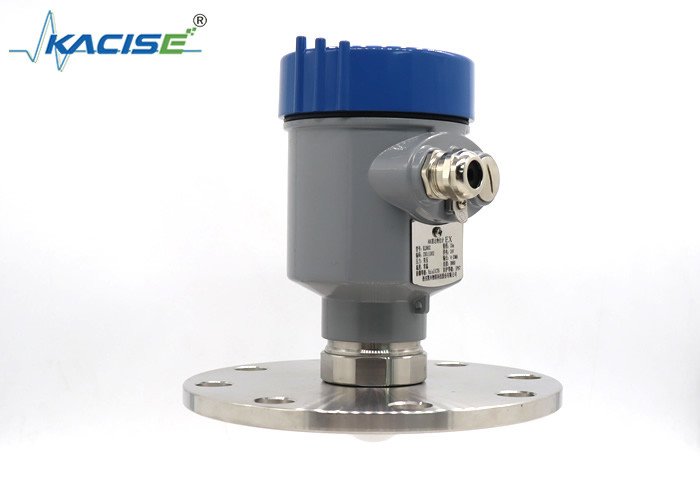

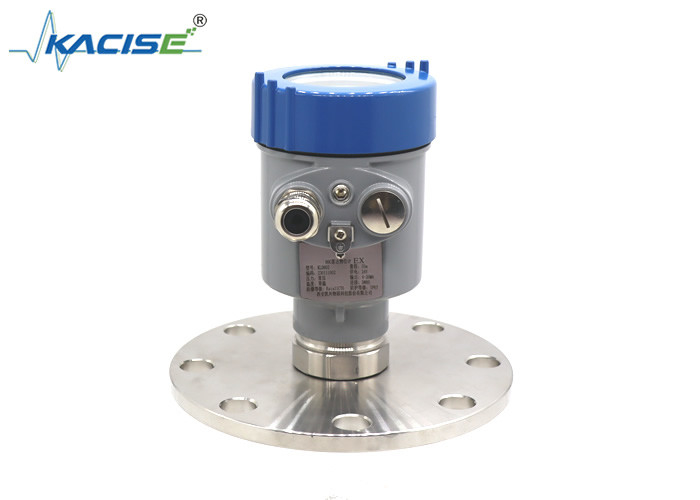

KLD802 Radar Level Sensor With Non Contact PTFE Lens Antenna For Continuous Level Measurement

KLD802 Sensor Tingkat Radar Dengan Antena Lensa PTFE Tanpa Kontak Untuk Pengukuran Tingkat Berkelanjutan

Pengantar

Sensor Tingkat Radar KLD802 adalah perangkat yang sangat canggih.Desain antena ini memungkinkan pengukuran tingkat terus menerus tanpa perlu kontak fisik dengan zat yang diukurHal ini terutama cocok untuk berbagai aplikasi di mana akurasi dan keandalan sangat penting.Sensor ini menggunakan teknologi radar untuk memancarkan gelombang elektromagnetik dan kemudian menganalisis sinyal yang dipantulkan untuk menentukan dengan tepat tingkat cairan atau padatanDengan konstruksi yang tahan lama dan kemampuan pengukuran yang tepat, dapat secara efektif beroperasi di berbagai lingkungan industri,menyediakan data tingkat yang akurat dan real-time untuk kontrol proses yang efisien dan manajemen persediaan.

Fitur

1Pengukuran tanpa kontak.
Pengukuran tidak akan terpengaruh oleh perubahan sifat media atau kondisi proses, seperti suhu, tekanan atau intensitas debu.menghilangkan kebutuhan untuk mengisi dan mengosongkan wadah, menghemat waktu saat instrumen mulai, dan membuat instrumen hampir bebas perawatan.

2. rentang pengukuran yang besar dan area buta kecil
Jangkauan pengukuran adalah 0,1 ~ 120m, yang pada dasarnya memenuhi persyaratan pengukuran kondisi kerja di tempat kerja.

3. ukuran antena kecil, sudut sinar kecil, dan kemampuan fokus yang kuat
Hal ini nyaman untuk instalasi radar di tempat. Ini memiliki kemampuan anti-interferensi yang lebih kuat untuk lingkungan di dalam tangki. Misalnya, ada aduk, kumparan pemanasan, baffle, dll.dalam tangki atau efek pengukuran dalam pipa lurus masih baik.

4. Keakuratan tinggi
Keakuratan dapat mencapai ± 2 mm, yang dapat sepenuhnya memenuhi persyaratan akurasi kondisi kerja lapangan non-metering.

5Panjang gelombang sinyalnya pendek.
Ini lebih baik untuk pengukuran tingkat bubuk, partikel dan sebagainya.


Dimensi Produk
Satuan dalam mm:




Metode pemasangan
Pemasangan flange
Saat menggunakan instalasi flange, jarak minimum antara instrumen dan tangki
Dindingnya harus 200mm.
1 datum plane
2 pusat wadah atau sumbu simetri


Instalasi Angkat


Sensor tingkat radar dapat mengukur cairan, bubur dan padatan. Sensor tingkat radar memiliki tekanan dan suhu tahan, dan tidak akan terpengaruh oleh media pengukuran selama pengukuran,dan memiliki akurasi pengukuran yang tinggiDalam hal instalasi, jika dapat digunakan dan dipasang dengan benar, ia akan memiliki efek pengukuran yang baik dan memastikan data yang akurat.
Untuk pemasangan sensor tingkat radar, kita harus memperhatikan dua poin:
Salah satunya adalah untuk memastikan tingkat material jatuh vertikal setelah menargetkan pada tingkat material target, dan yang lainnya adalah untuk menghindari gema palsu.

1Pengukur tingkat radar harus dipasang setidaknya 20 cm dari dinding kontainer, sebaiknya sekitar 1/6 diameter kontainer.Jangan memasang pengukur tingkat radar di atas pipa masuk air dan di tengah wadah, jika tidak akan ada banyak gema palsu, yang akan mengganggu penerimaan sinyal normal.
2Jika pengukur tingkat radar tidak dapat menjaga jarak yang tepat dari dinding kontainer karena diameter kontainer yang relatif kecil atau alasan lain,gema palsu akan muncul di dinding kontainer dan pengukur tingkat radar ketika jaraknya kecil, sehingga debugging Adalah perlu untuk menyimpan gema palsu untuk menghindari kesalahan di masa depan.
3Jika wadah instalasi cekung atau kerucut, Anda perlu memperhatikan instalasi.sinar radar dari pengukur tingkat radar mencapai titik terendah di bagian bawah tangkiJika kadar cairan lebih rendah dari titik ini, tidak dapat diukur. Tujuan dari penyesuaian titik terendah adalah untuk memastikan akurasi data pengukuran.
